저 혹시 테브냉 등가회로에서 이부분에 수퍼노드(supernode)를 쓰는이유는 무엇인가요?

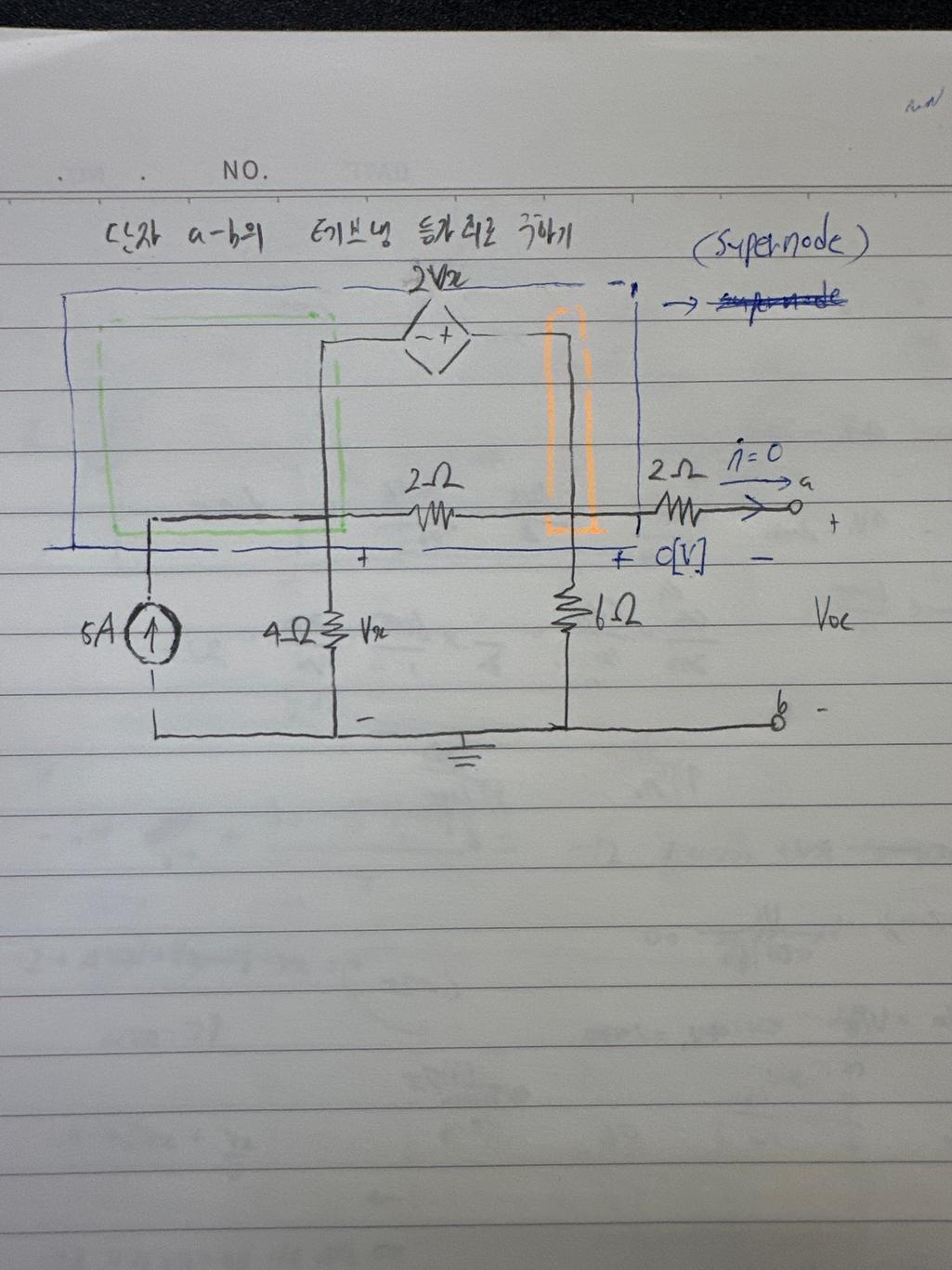

이 사진의 회로에서 a-b의 테브냉 등가회로 구하기인데 VOC를 구하기위해 수퍼노드를 활용하는거같은데 수퍼노드는 마디와 마디사이에서 전압원이 있을때 쓰는거 아닌가요? 왜 종속전원이 있는데 수퍼노드를 쓰는거죠? 이해할수있게 자세하게 설명해주세요~! 부탁드립니다👏
안녕하세요. 옥성민 전문가입니다.
수퍼노드를 도입하는 이유는 수퍼노드가 일반 노드처럼 전압강하가 일어나지 않기 때문에 전체적인 회로 해석에 영향을 주지 못하기 때문입니다. 수퍼노드 내 저항에 전류가 흐르지 않으므로 전압강하가 일어나지 않고, 일반 노드와 동일하게 취급하여 문제를 해결할 수 있기때문에 슈퍼노드로 대체한 것입니다.
안녕하세요. 하성헌 전문가입니다.
마디라는 것은 소자가 2개 이상이 있을 때 마디라고 부릅니다. 그리고 마디방정식은 kcl를 활용한 방정식인데, 문제에서 i에 대한 값을 주었으니, 그를 힌트로 풀어가면 되며,
슈퍼노트를 쓰는것은 종속전원을 해결하기 수월하고, 다른 식과 연계할 수 잇기 때문입니다.
안녕하세요. 김재훈 전문가입니다.
테브냉 등가회로에서 수퍼노드를 사용하는 가장 큰 이유는 전압원이 연결된 두 노드 사이의 전압을 쉽게 구하기 위해서입니다. 일반적인 노드 분석법으로는 전압원으로 인해 방정식을 세우기 어렵지만 수퍼노드를 설정하면 전압원을 포함하는 하나의 큰 노드로 취급하여 문제를 간단하게 해결할 수 있습니다.
안녕하세요. 서인엽 전문가입니다.
수퍼노드를 사용하는 이유는 전압소스의 처리가 간단하고 회로해석의 효율성이 좋습니다
그리고 수퍼노드를 사용하면, 회로의 복잡한 부분을 효과적으로 분리할 수 있습니다.
수퍼노드를 사용하면, 회로의 복잡한 부분을 효과적으로 분리할 수 있습니다.
답변 도움되길 바랍니다
감사합니다.
