반파정류회로 Ch1에서 튐현상이 왜 생겼을까요?ㅠㅠ

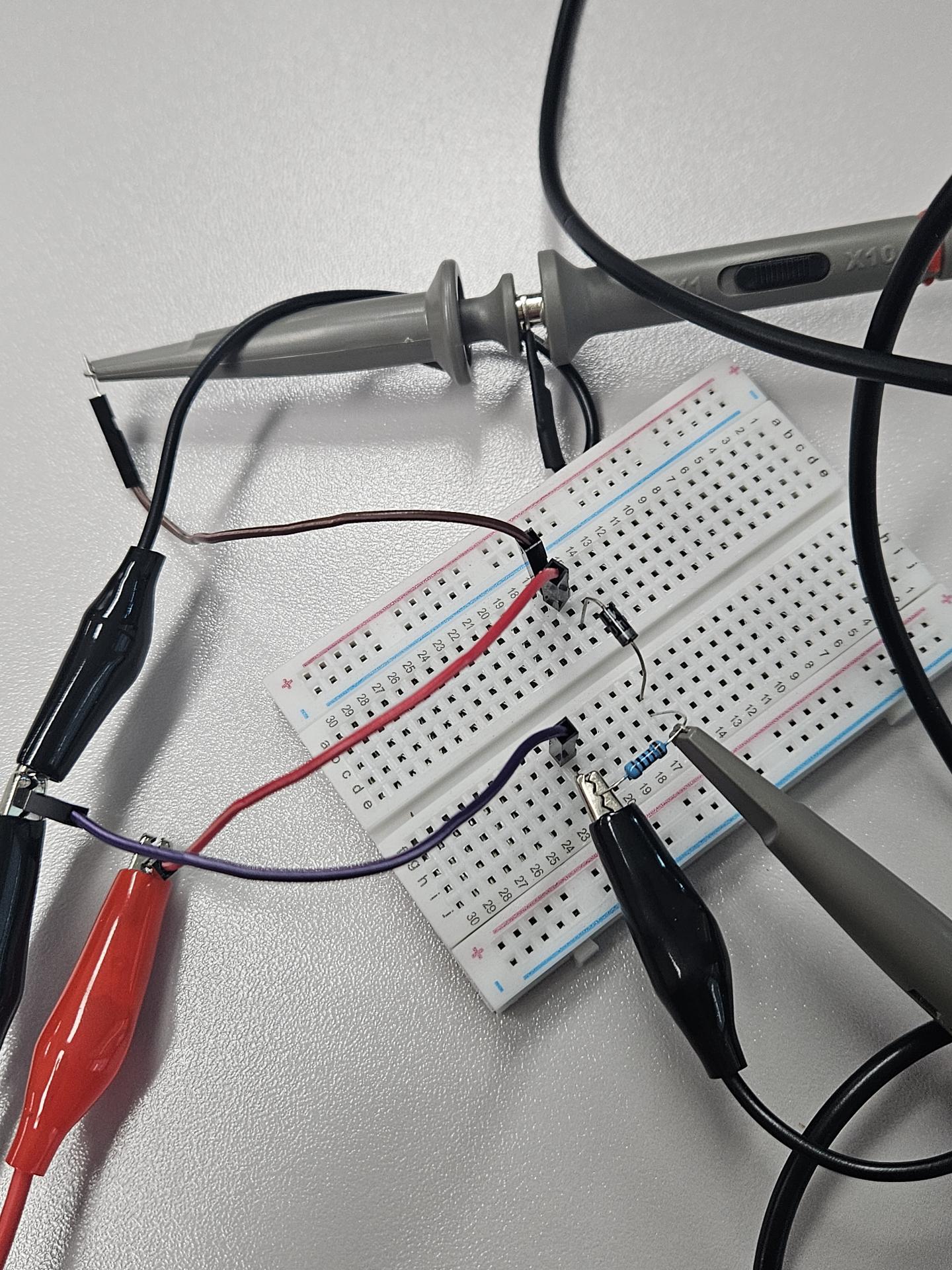

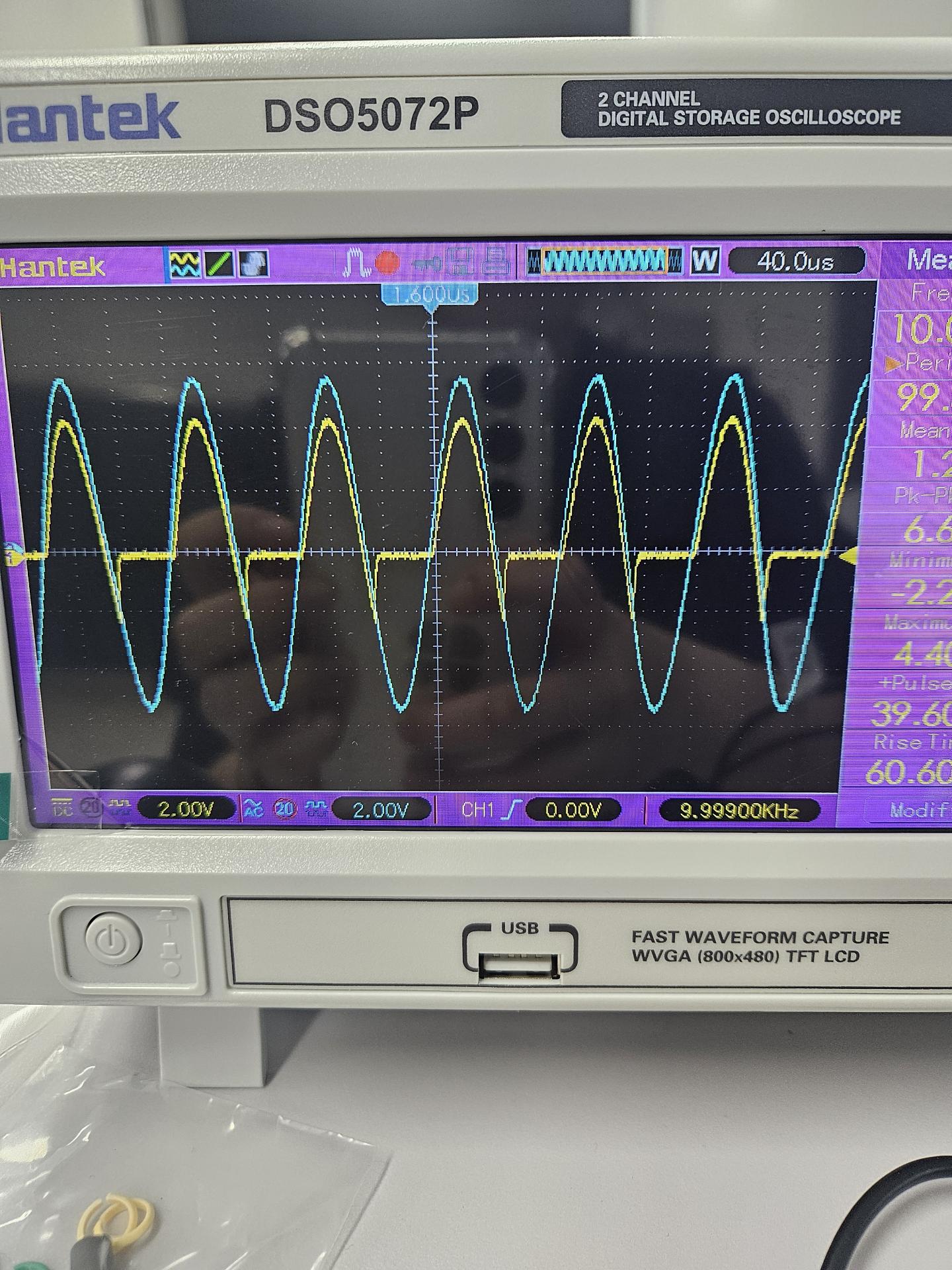

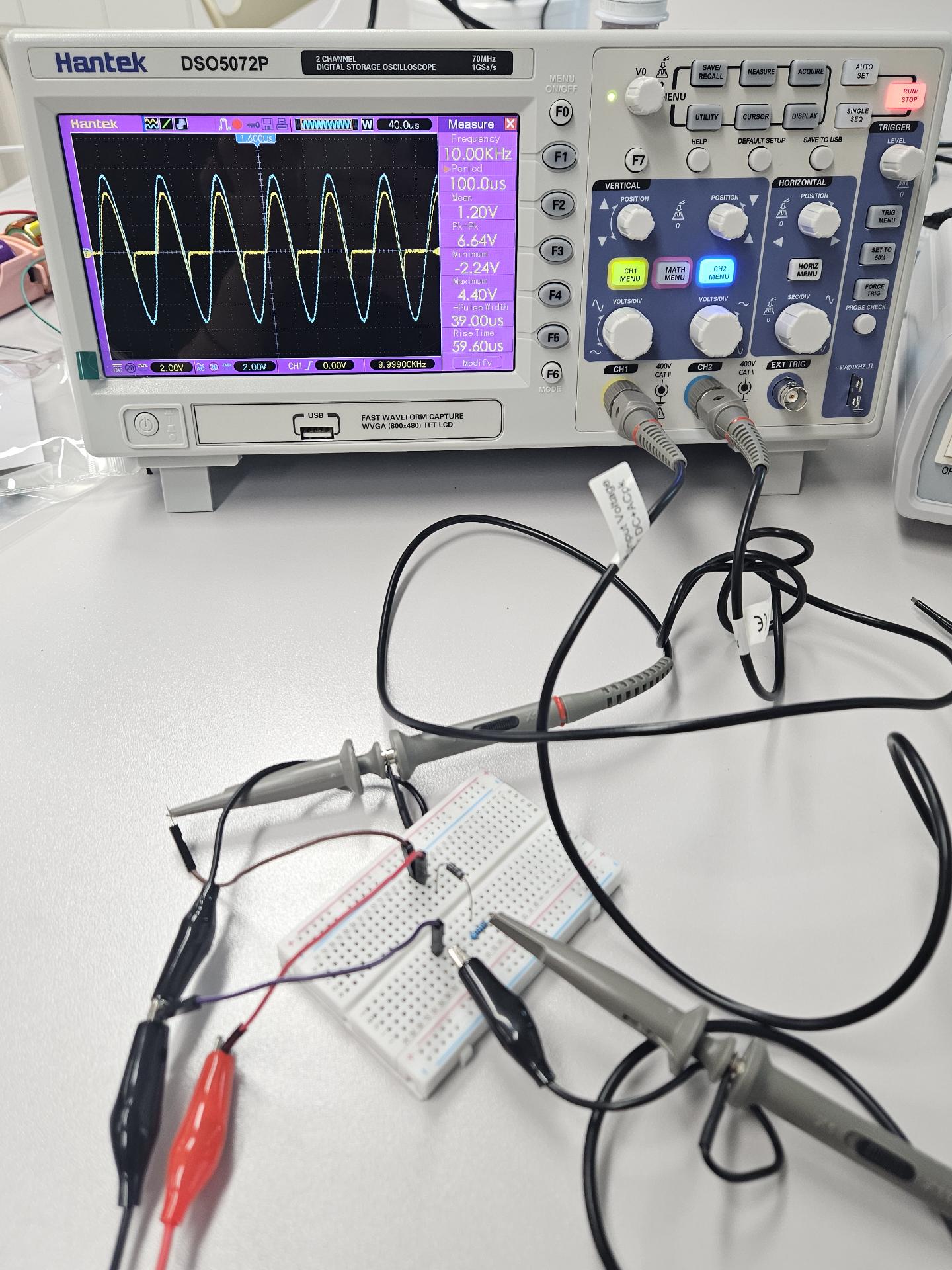

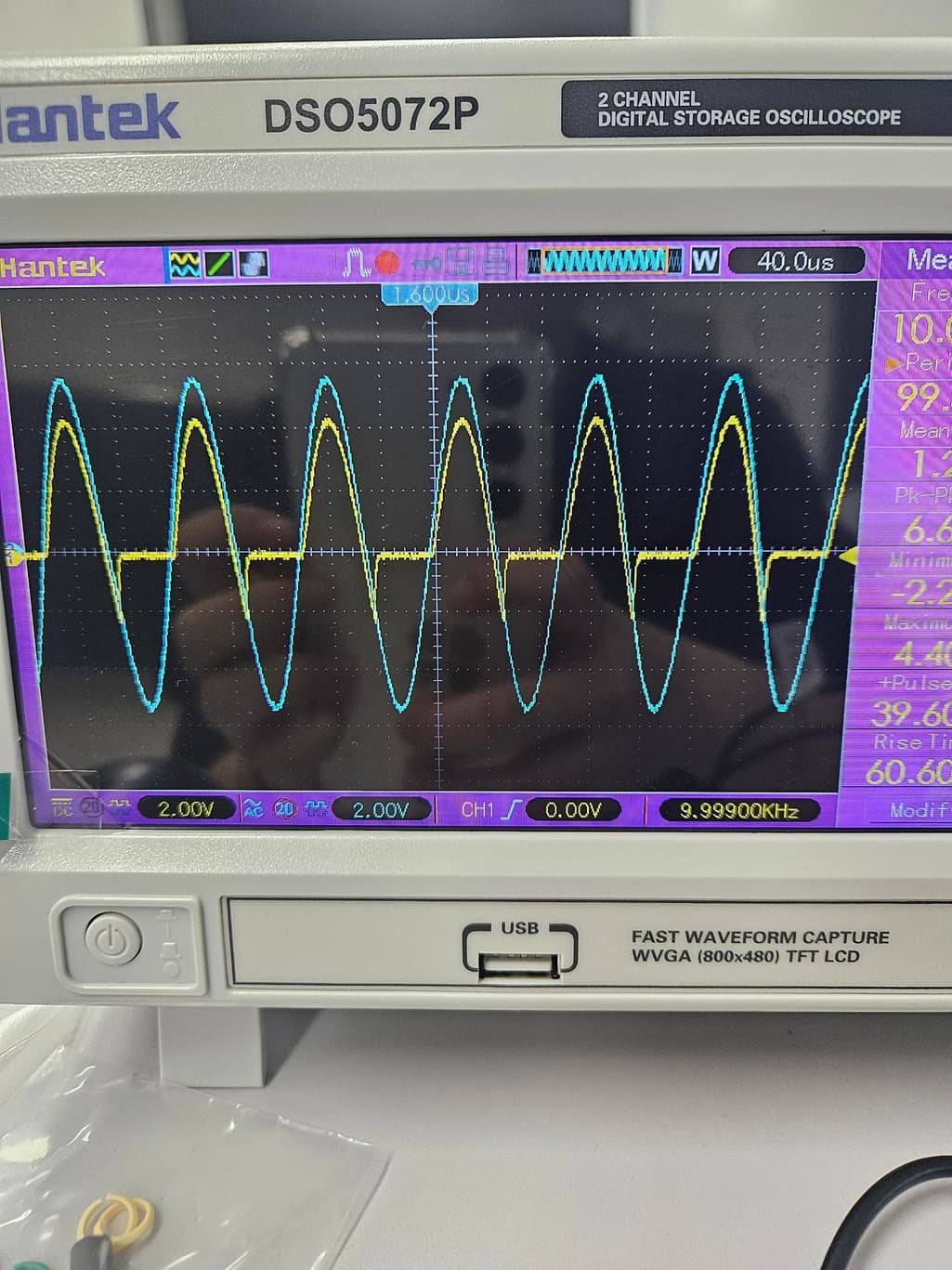

사진 보면 노란생파형CH1이 원래는 중간에 꺼지지 않아야하는데 잠깐 아래쪽으로 꺼지는 현상이 나타나요 왜 이러는 걸까요? 지피티가 접지에 정확히 연결이 안된다면 그럴 수 있다고는 하는데 잘 모르겠어요 회로 잘 구성했는디..
55글자 더 채워주세요.
1개의 답변이 있어요!
안녕하세요. 조일현 전문가입니다.
가장 가능성이 높은 원인은 접지 연결 불량일 수 있어 보입니다.
오실로스코프 접지 클립이 브레드보드 접지 라인에 확실히 연결이 되었는지 확인이 필요해 보입니다.
만약 확실히 연결이 되었다고 한다면 다른 접지점을 연결해 비교해 보거나 프로브 자체 접지 클립 문제일 수도 있습니다.
또한 오실로스코프 설정 문제일 수 도 있으니 트리거 모드를 확인하여 오토 보다는 노멀 또는 싱글 모드에서 수동으로 조절하여 파형을 안정화 시킬 수 있으며 CH1 커플링을 DC설정하여 전체 파형을 확인해 보는 것도 도움이 될 수 있습니다.
