3선식 PT100옴센서 어떻게 연결해야하나요?

Question

안녕하세요.

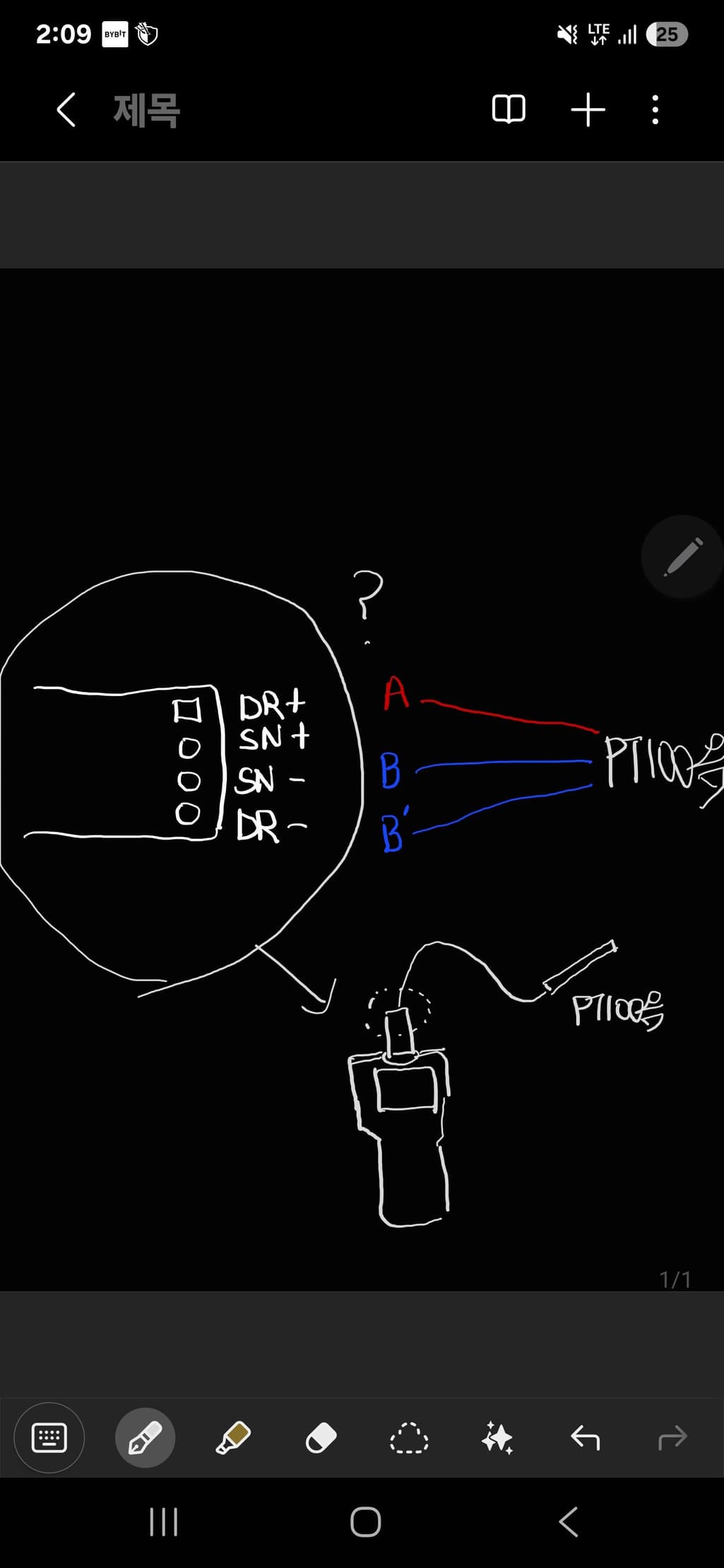

아래 사진과같이 계측기에 연결되는 센서의 커넥터부 PCB에 3선식 PT100옴 센서를 납땜하려고합니다. 어떻게 연결할지 조언 부탁드립니다. 미리 정말 감사드립니다

시도해본건

1. PCB의 DR+에 빨간선, SN+, SN-에 파란선을 연결후에 SN-와 DR-를 점퍼연결했는데 계측기에 연결시 Err가 출력됩니다.

2. DR+에 파란선, SN+에 파란선, DR-에 빨간선을 연결했을때 유일하게 값이 표시가 되나 값이 이상하고 계속 올라가는 현상이 있었습니다.

•

Answer 1

안녕하세요. 박준희 전문가입니다.

PCB의 DR+에 빨간선, SN+, SN-에 파란선을 연결은 잘하신것 같은데요. SN-와 DR-를 점퍼연결이 문제인듯 합니다. 이걸 빼보세요.

감사합니다.

Answer 2

안녕하세요. 강세훈 전문가입니다.

PT100 3선식 센서 연결은 핀아웃에 맞게 정확히 해야 하며, 빨간선은 DR+에, 파란선은 SN+에 연결하고, 나머지 파란선은 SN-와 DR-에 각각 연결하는 게 맞습니다. 점퍼선은 SN-과 DR-에만 연결하고, 불필요한 점퍼는 제거하는 게 좋습니다.

Answer 3

안녕하세요. 조일현 전문가입니다.1

1. 시도하신 방법이 틀린 것은 아니며 에러가 출력되었다면, 납땜 상태나 PT100센서 불량 및 계측기 설정과 점퍼 연결을 확인하시길 바랍니다.

2. 해당 연결은 핀아웃에 맞지 않는 연결 방식이며 , PT 100 빨간선을 DR+ 연결하고 PT 100 파란선 중 하나를

   SN+ 연결합니다. 나머지 파란선을 SN- 연결하며 SN- , DR- 핀을 점퍼 선으로 연결합니다.
