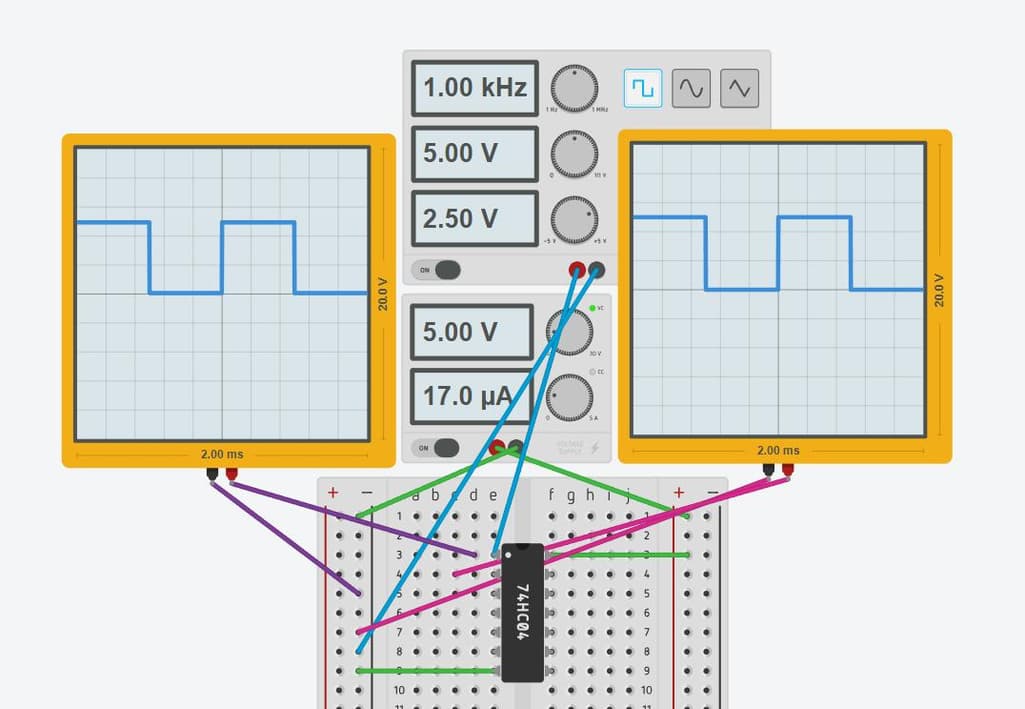

왜 두 오실로스코프에서 똑같은 값이 나오는지 알려주세요
낫게이트 논리회로인데 입력이랑 출력이 똑같이 나와요.
접지 공통되게 연결했고 함수발생기도 값이 맞고 논리게이트에 전원도 인가된 상탠데 입력값은 나오는데 출력값이 제대로 안 나오네요
55글자 더 채워주세요.
2개의 답변이 있어요!
안녕하세요. 조일현 전문가입니다.
채널1.2가 낫게이트에 연결되었지만, 입력 신호가 그대로 출력되는듯 싶습니다.
입력과 출력이 같이 나오는 현상은 74HC04 칩 오결선 및 불량일 가능성이 있으며,
브레드보드 연결 상태를 확인하시고 낫 게이트의 입력 핀과 출력 핀이 서로 연결되어 있지 않으는 확인이 필요합니다.
또한 오실로스코프의 전압 스케일 작게 조정하여 신호 변화를 확인해 보시는 것도 좋습니다.
안녕하세요. 박준희 전문가입니다.
오실로스코프 내부의 세팅 및 계수 수치를 알아야 답변이 가능한 질문으로 보여집니다. 단지 abcde의 결속만으로는 판단이 불가할거라 보이네요.
감사합니다
