공용변압기 용량 계산방법이 궁금해요

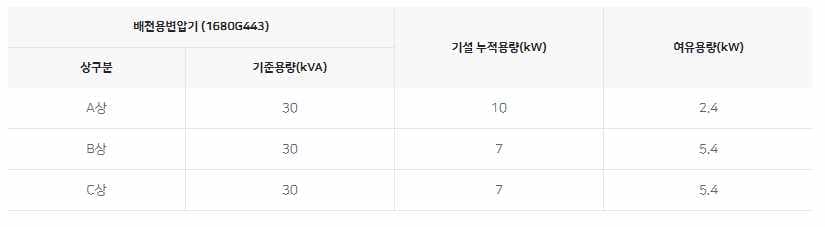

이렇게 A,B,C상 기준용량/기설누적용량/여유용량을 보고
현재 단상/삼상 남은 용량을 알고싶은데 계산 방법을 몰라서요..ㅠㅠ
어떻게 계산하면 되는지 알려주시면 좋겠습니다!
55글자 더 채워주세요.
3개의 답변이 있어요!
안녕하세요. 조일현 전문가입니다.
이미지 표에 나와 있는 여유 용량은 이미 계산이 끝난 값입니다.
각 상의 여유 용량을 모두 더하면 변압기 전체 잔여 용량을 알 수 있으며,
단상 부하는 두 상에 연결하여 사용하며 삼상 부하는 모두 연결하여 사용합니다.
제공된 표에서 단상 부하를 추가로 연결하려면 총 13.2KW의 여유 용량을 각상의 맞춰 분산해서 사용해야하며 삼상 부하를 연결하고자 한다면 가장 작은 여유 용량인 2.4KW를 초과하지 않는 범위에서 연결해야 합니다.
1명 평가안녕하세요. 강세훈 전문가입니다.
공용변압기의 용량 계산은 표에 나와 있는 기준용량과 여유용량을 참고해서 각 상의 사용량을 빼면 남은 용량을 알 수 있습니다. 단상 삼상 구별해서 사용하니까 여유용량을 잘 분산해서 사용하시면 됩니다.
안녕하세요. 박준희 전문가입니다.
각상의 기준용량은 30KVA이구요.
역률을 적용하면 27KW정도되겠네요.
그러면 각상당 사용량이 평상시 사용량이고 이걸 27KW에서 빼면 여비율인거죠.
감사합니다.
