Dwm1000센서와 esp32를 이용하여 일정 거리를 벗어나면 부저를 울릴려고 합니다

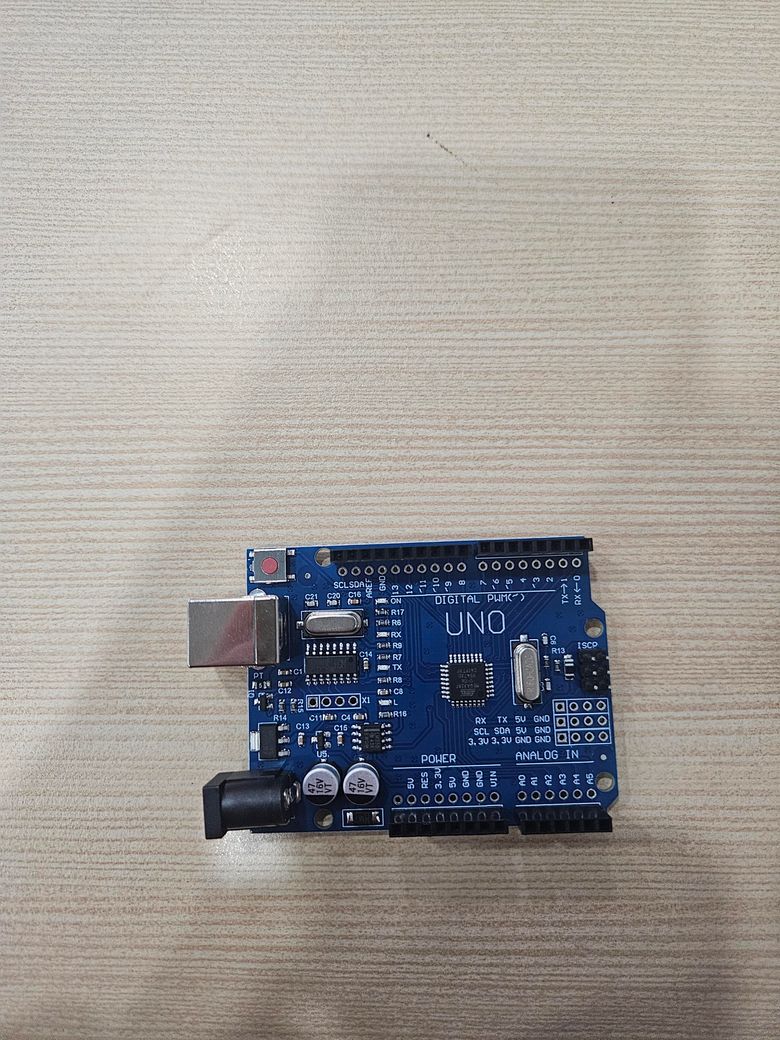

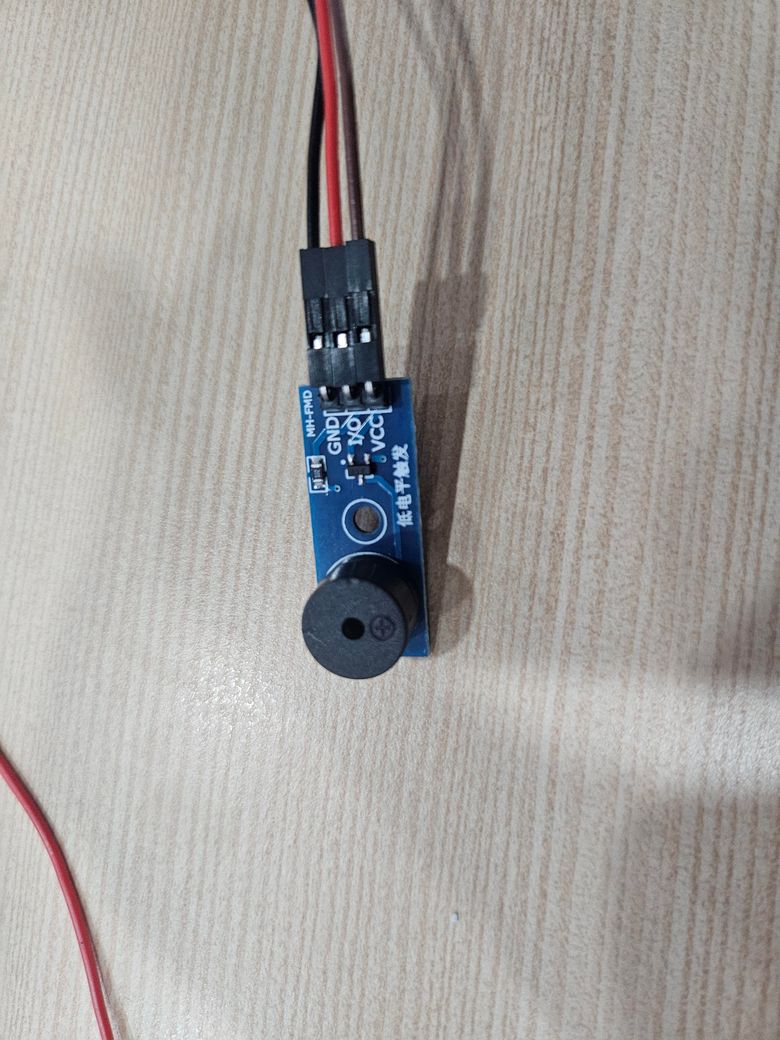

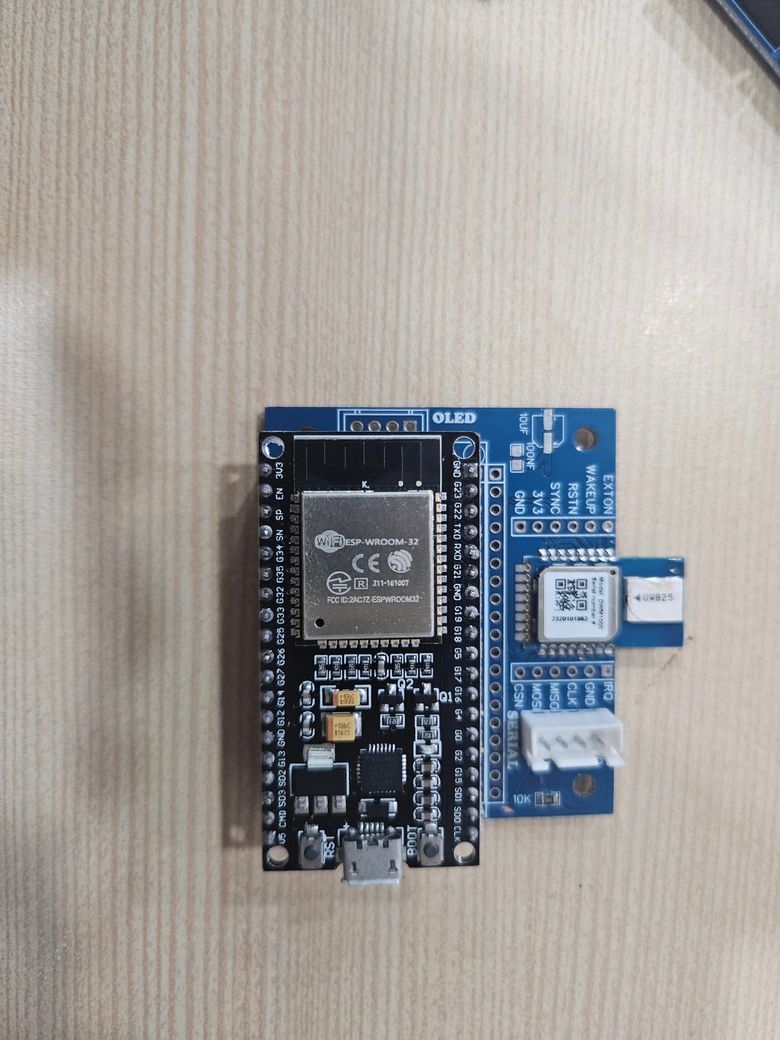

현재 dwm1000센서와 esp32 각각 2개를 이용하여 실시간으로 거리 측정은 되는 상황입니다 하지만 esp32에 부저를 연결할 수 없는 상황이라 아두이노 우노에 부저를 달고 esp32와 연결할려고 하는데 점퍼선을 esp32와 아두이노 우노에 어떻게 연결하고 서로 어떻게 연결되는지 감이 안와서 문의드립니다ㅠㅠ

1개의 답변이 있어요!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    점퍼선 연결은

    ESP32의 TX( U1TXD,GPIO17)와 아두이노의 RX (예: 2번 핀)을 연결합니다.

    ESP32의 RX( U1TXD,GPIO16)와 아두이노의 RX (예: 3번 핀)을 연결합니다.

    ESP32의 GND와 아두이노의 GND를 연결합니다.

    전원 연결은

    ESP32는 (예: 3.3V) 기반입니다.

    따라서 아두이노의 5V 출력을 사용하지말고 별도의 전원공급이 필요합니다.

    아두이노의 3.3V 출력을 사용할 수 있지만 ESP32의 전류 요구 사항에 따라 적절한 전원 공급이 필요합니다.
