두 전압원이 있는 회로의 전류 방향을 알려주세요

Question

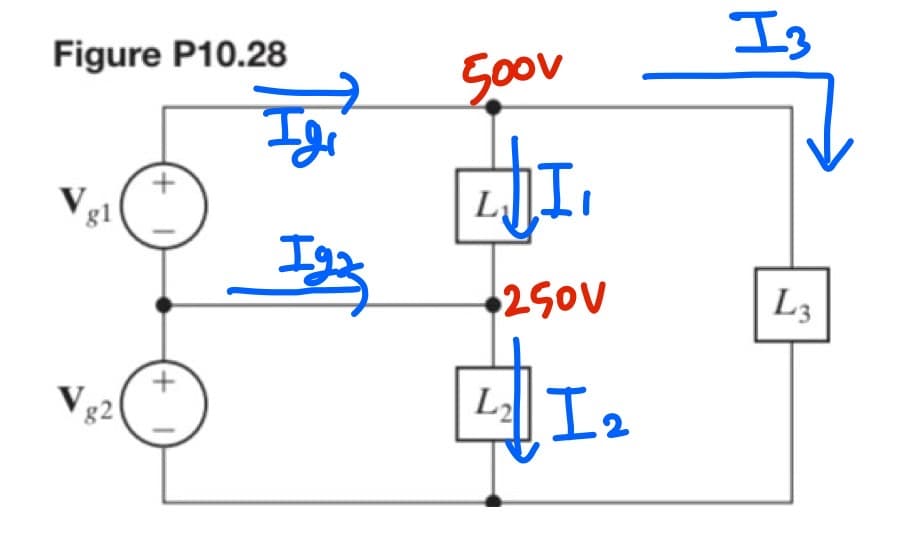

Vg1=Vg2=250V 인 문제인데요.

이 회로에서 전원 V_g2 에서 나온 전류는 I_g2+I_g1 인가요?

근데 위쪽 노드의 전압이 500V이고 전원2 바로 위 노드의 전압은 250V인데, 전원2의 전류가 전원1로도 갈 수 있는건가요?

•

Answer 1

안녕하세요. 조일현 전문가입니다.

Ig2는 Vg2의 플러스 단자에서 나와 250볼트 노드로 들어오는 전류입니다.

I_g2+I_g1은 아니며 키르히호프의 전류 법칙에 따라 설명 됩니다.

Vg2 전류가 Vg1 으로 흐를 수 있를 수 있지만 Vg2에서 나온 전류 자체가 직접적으로 연결되어 들어가는 것은 아니며 두 전원은 L1, L2,L3,를 통해 연결되어 에너지를 주고 받습니다.

Answer 2

안녕하세요. 박준희 전문가입니다.

V_g2 에서 나온 전류는 I_2에서 I_1 을 뺀값이죠.

회로이론에 의해 인풋과 아웃풋의 전류값은 일치해야하기 때문인거죠.

감사합니다.
