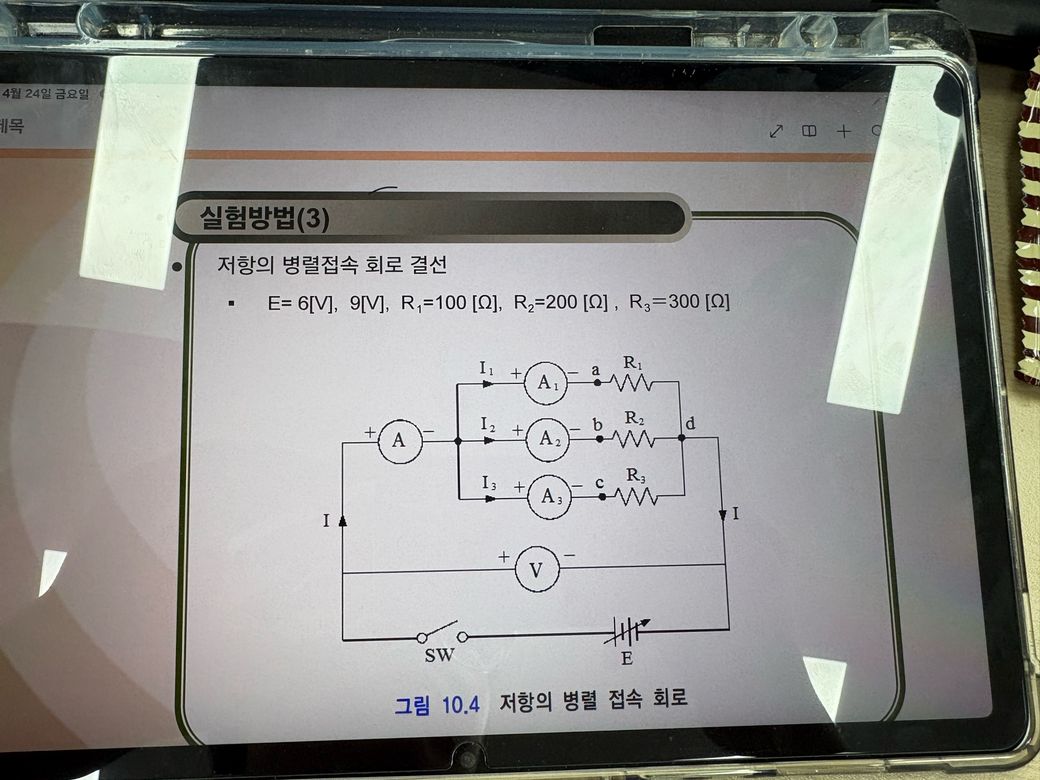

이문재좀 설명해주실수있나요?? 각각 전압구하는건데 어렵슴다

이문제가 좀어려운데 알려주실수있나요 제가 너무못해서 아니 좀 복잡해서 머리가 꽉차요

. 우리전기 전문가분들 화이팅입니다!!!

1개의 답변이 있어요!

  • 이승호 전문가

    이승호 전문가

    삼성전자

    ∙

    안녕하세요. 이승호 전문가입니다.

    보내주신 이미지는 저항들이 병렬로 연결된 회로입니다.

    병렬 회로의 가장 큰 특징은 각각의 길에 걸리는 전압이 모두 같다는 점입니다. 그림을 보시면 세 갈래의 길(R1, R2, R3)이 시작점과 끝점에서 모두 하나로 묶여 있습니다. 즉 전원 E에서 나오는 전압이 각 저항에 똑같이 6V 또는 9V로 그대로 전달됩니다.

    만약 전압 E가 6V라면 R1에도 6V, R2에도 6V, R3에도 6V가 걸립니다. 전압을 따로 구하실 필요 없이 전원의 전압이 곧 각 저항의 전압이라고 생각하시면 됩니다.
