CNC코드 만들어 주실수 있으실까요?

Question

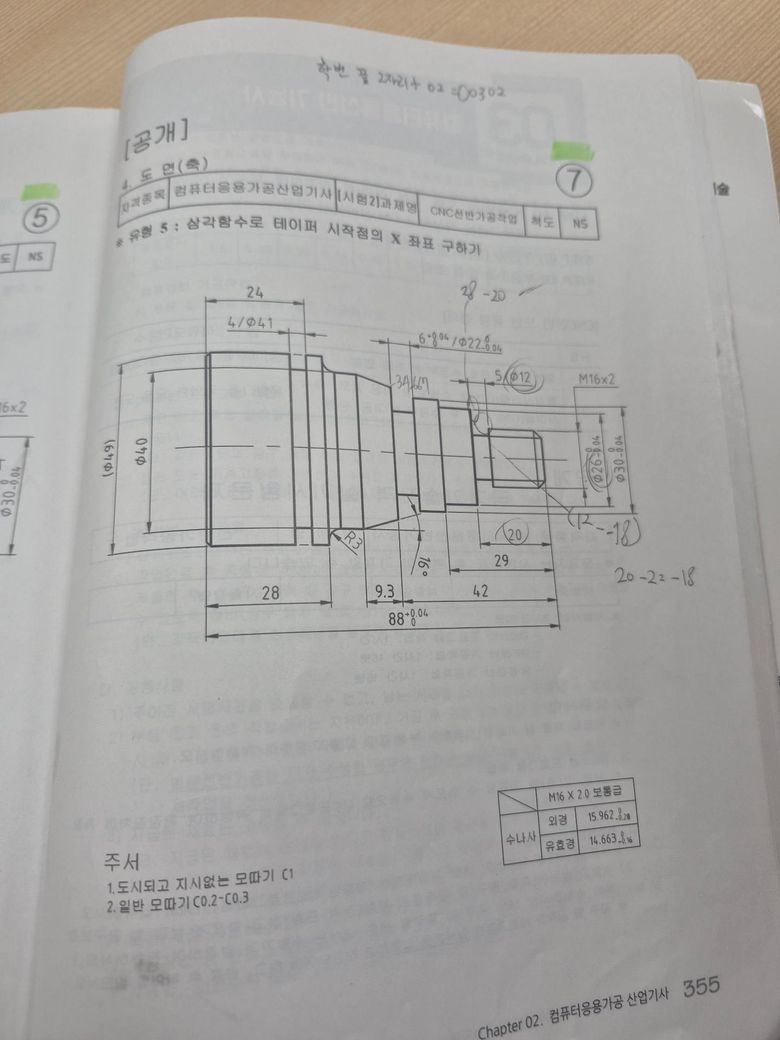

이거 CNC7번 도면 너무 어렵고 모르겠어서 코드 좀 만들어 주실수 있으신가요. 제가 한번 만들어 봤는데 너무 어려워서 포기했거든거요. 혹시 cnc 고수 있으시면 코드 만들어 주실수 있으신가요.

•

Answer 1

안녕하세요. 이태광 정보처리기사입니다.

Ai 한테 물어 보세요. 해줄거에요.

지피티 제미나이 클로드등 많습니다.

한번 물어 보세요.

Answer 2

%

O0007;

G21;

G90;

G54;

T0101;

G97 S1200 M03;

G00 X60 Z5;

(황삭 사이클)

G71 U2.0 R1.0;

G71 P10 Q20 U0.3 W0.1 F0.25;

N10 G00 X40 Z0; (Ø40 시작)

G01 Z-28; (길이 28 확정)

X30; (Ø30 추정)

Z-37; (28 + 9.3 ≈ 37 (추정))

X25; (Ø25 추정)

Z-42; (총 길이 42 (추정))

X20; (Ø20 추정)

N20

(정삭)

G70 P10 Q20;

(테이퍼 가공 - 약 6도 구간 추정)

G01 X25 Z-37 F0.2;

G01 X20 Z-42;

(나사 가공 M16x2)

T0202;

G97 S500 M03;

G00 X18 Z-40; (나사 시작 위치 추정)

G76 P020060 Q100 R0.05;

G76 X14.8 Z-60 P1200 Q200 F2.0; (M16x2 → 피치 2 확정)

G00 X100 Z100;

M30;

%

애매한 부분은 추청지로 표시했습니다
