시동경보기 관련 질문입니다(원격시동시 공조기 작동되게 하렵니다)

Question

원격시동 경보기가 설치되어있고 원격시동 시 공조기가 작동을 안해서 작동되게 하려는데 핸들커버 뜯으면 보이는 배선 뭉치 중 IG2배선을 찿아 경보기 Y자배선? 거기에 IG2배선 연결을 해줘야 하는거 같은데 맞나요?

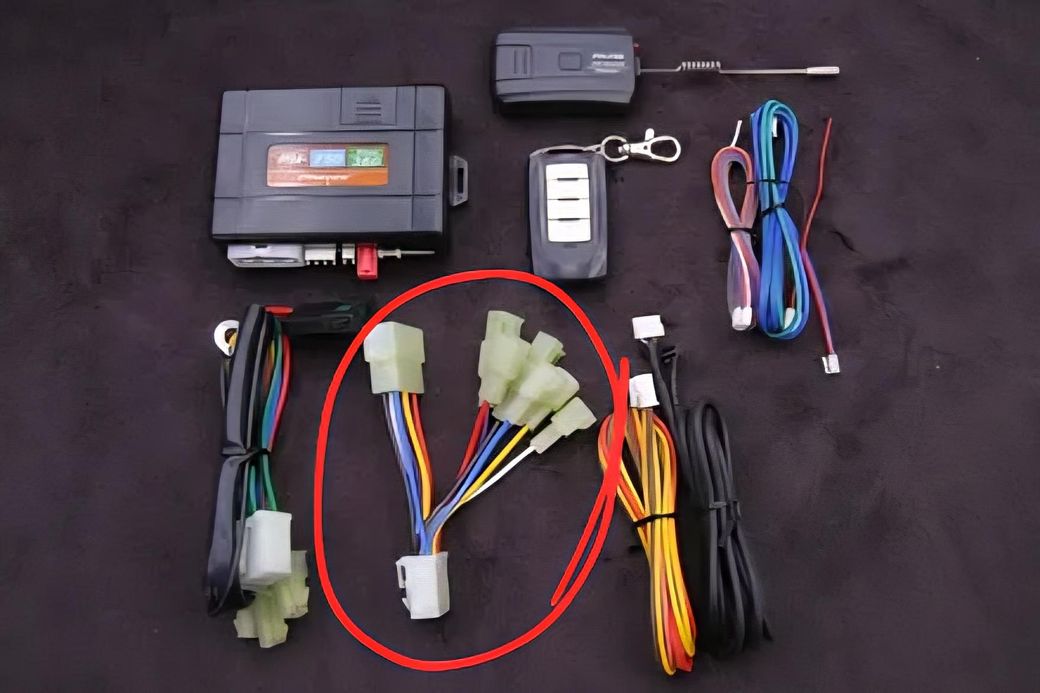

사진은 인터넷에서 가져왔으며 빨간색으로 표시해뒀습니다. 저기 저 배선중 개별로 나와있는 배선을 IG2배선과 연결을 해줘야 하는데 저 배선들이 아무렇게나 연결해도 되는건지 아니면 찾아야 하는지 궁금합니다.

•

Answer 1

IG2 배선은 아무 배선에 연결하면 안 됩니다.

IG2는 시동이 ON 상태일 때만 +12V가 들어오는 '점화 전원' 배선에 연결해야 합니다.

따라서 공조기 전원선이나 ACC, 상시전원(B+)에 무작정 연결하면 오작동하거나 배터리 방전의 원인이 될 수 있습니다.

가장 정확한 방법은 차량 배선도에서 IG2 전원을 확인하거나 멀티미터(테스터기)로 측정하는 것입니다.

측정 시 조건입니다.

• 키 OFF → 0V

• ACC → 0V 또는 미약한 전압

• IGN ON(시동 전) → 12V

• 시동 후 → 12~14V 유지

이런 조건을 만족하는 배선이 IG2 신호선입니다.

원격시동 시 공조기가 작동하지 않는 차량은 별도의 공조기 활성화선(공조기 IG선 또는 HVAC 전원선)을 추가 연결해야 하는 경우도 있으므로 원격시동 경보기 제조사에서 제공하는 차종별 배선도에 IG2 연결 위치가 기재되어 있는 자료를 먼저 확인해 보시는 것을 추천드립니다.
