전기기능사 실기 도면에서 번호 매기기

Question

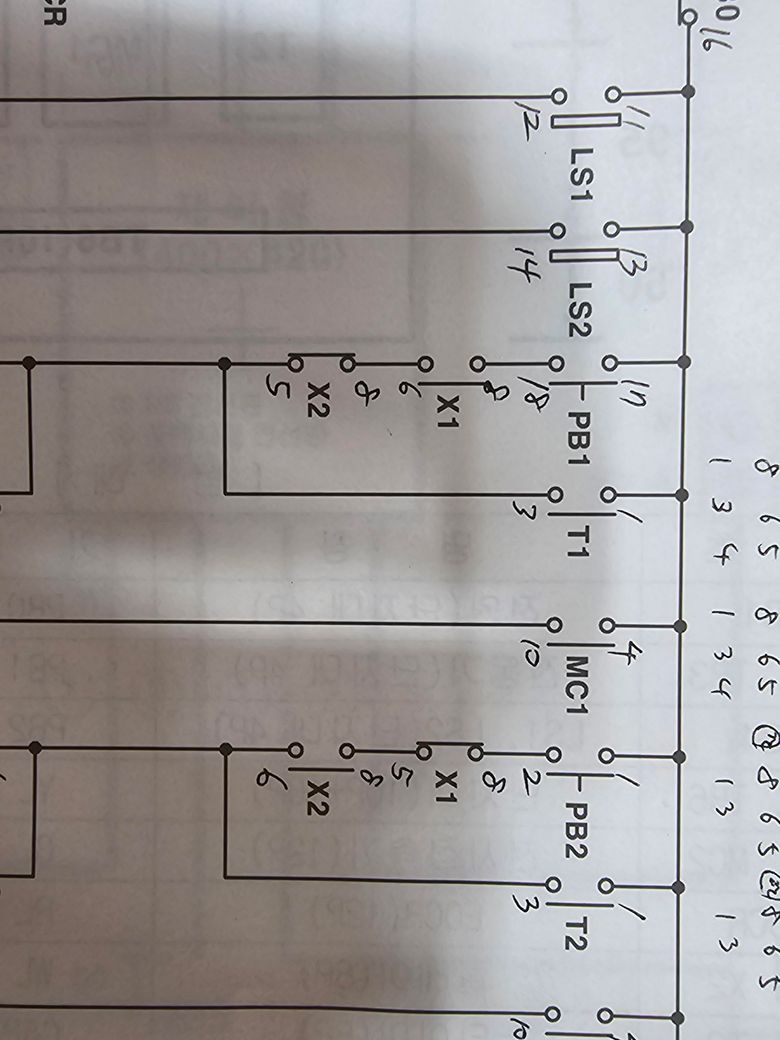

X1 x2 부분 잘됐는지 좀 봐주세요..ㅠㅠㅠ 지금 학원은 문닫았고 쉬는날이라 선생님한테 연락하기도 힘들어서 질문할데가 여기밖에 없어요

•

Answer 1

안녕하세요. 박준희 전기기사입니다.

도통관계에 따라 X1은 8.5로 X2는 8.6으로 잘 설정하신건 같은데요. 병렬회로로서 정확히 기재하셨습니다.

감사합니다.
