DC 커넥터 잭 부위별 구조가 궁금합니다?

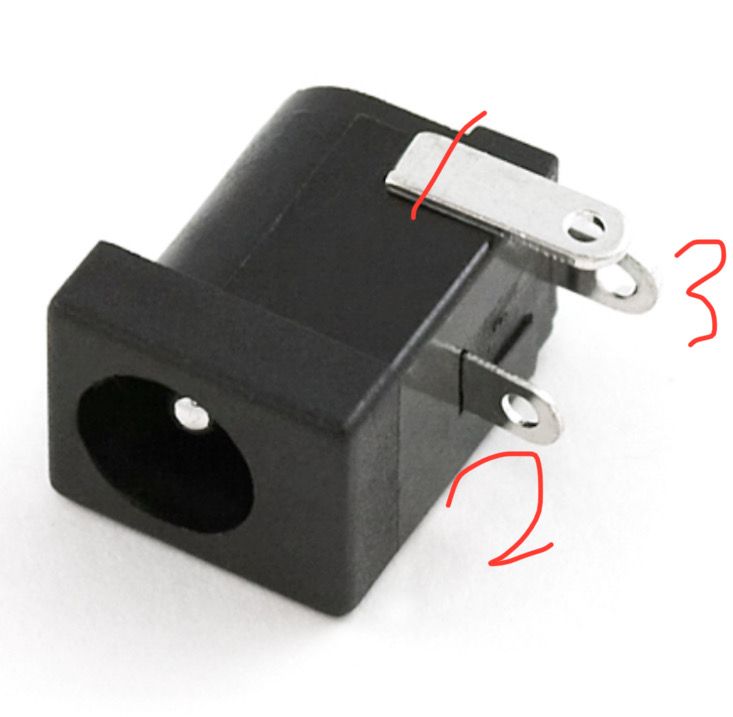

사진에 보이시는 DC 커넥터 암 잭 입니다
다리 3개가 있는데, 1번 2번 3번 이 어떤 역활인지 궁금합니다
내부 회로도를 검색해도 정보가 안나오네요
+ , - , 신호선 이렇게 쓰이는것 같은데 어디가 +이고 어디가 -인지 알려주세요!
그리고 몇번 다리가 잭의 중앙 심부분에 연결되고, 몇번 다리가 잭의 안쪽 테두리면과 연결되는지도 궁금합니다
2개의 답변이 있어요!
그림의 잭은 DC입력용 잭 입니다.
1번이 접지(GROUND)에 연결 됩니다.
3번을 통하여 내부의 회로로 DV전압을 공급합니다.
DC입력 잭을 꼽지 않은 상태에서는 2번과 3번이 분리되어 있다가 잭을 꼽으면 2번 터미널과 3번터미널이 연결 되면서 내부 회로로 전원을 공급하게 됩니다.
그러나 반대로 되어 있는 잭도 있습니다.
1번과 2번이 모두 GROUND에 접지 도어있고 잭 내부에서 2번과 3번도 붙어있어 세단자가 모두 접지 상태에 있다가 잭을 꼽는순간 2번과 3번이 분리되어 3번을 통하여 내부로 DV전압을 공급하는 구조일수도 있습니다.
일반적으로 DC잭은 두가지 형태 모두 존재합니다.
DC잭의 스펙을 보면 정확히 알수 있으나 ,
없다면 테스터기로 DC잭을 꼽았을 때와 꼽지 않았을때의 연결이 어떻게 변하는지 확인해야 합니다.
그림으로만 보고서는 판단이 어려우나 1번은 접지 연결부위 인것 같고 제품마다 다르기때문에 2번3번은 가정용 테스터기 부저 확인 하는걸로 돌리시고 가운데 부분을 찍었을때 소리가 울리는 것으로 해서 찾으셔야 합니다.
