CAD도면 EPS 파일변환.....색상

캐드도면을 EPS로 변환했는데 도면에 색깔들이 나옵니다

저는 도면들이 검은선으로 표현되길 원했는데 제가 설정을 잘못했는지..

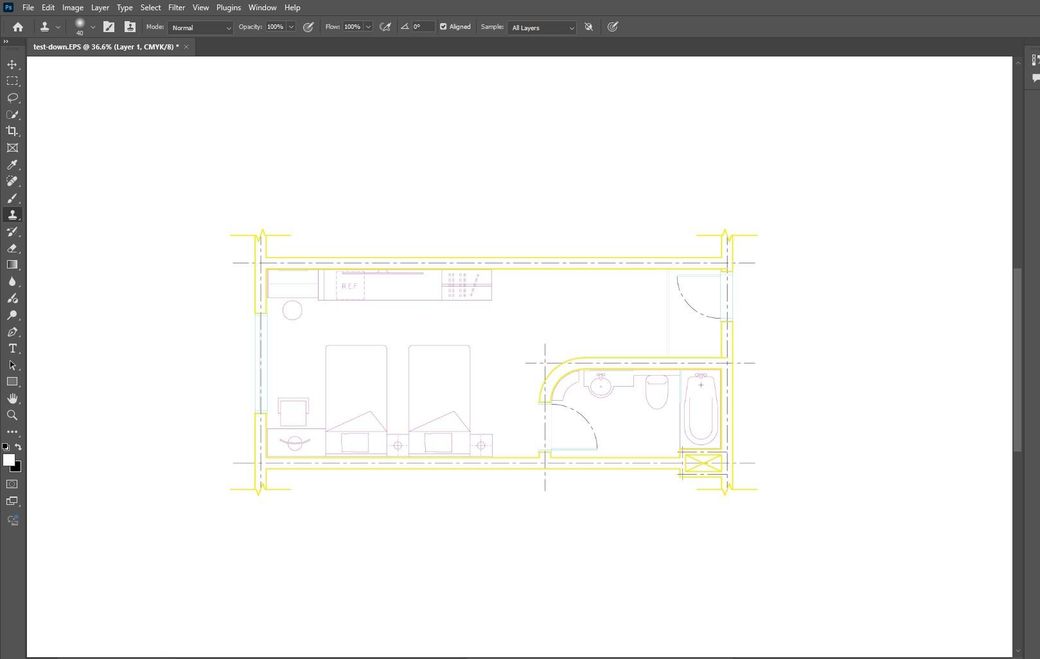

사진처럼 도면 레이어 색깔이 그대로 유지가 된채 EPS파일로 변환이 되었는데...

머가 문제일까요....

*제가 독학중이라서 상세하게 설명 부탁드리고 해결방안이나 과정을 정리해주시면 감사하겠습니다

1개의 답변이 있어요!

  • 레이군

    레이군

    플롯 설정에서 펜 번호마다 색상을 검은색으로 지정해줘야 하는데 아마 그 단계를 놓치셔서 레이어 색이 그대로 나온 것 같아요. 캐드에서 인쇄할 때 쓰는 선 굵기랑 색상 규칙을 정해주는 파일이 있는데 그걸 건드려야 하거든요.

    ​캐드에서 플롯 창 켜기 -> 오른쪽 위 플롯 스타일 테이블을 모노크롬으로 변경 -> 출력 버튼 눌러서 확인

    ​이렇게만 바꿔도 선들이 전부 검은색으로 나올 텐데 만약 모노크롬으로 해도 안 되면 스타일 편집기 들어가서 모든 색상을 검은색으로 강제 지정해주시면 돼요.
