판상형 태양열 온수기 부분 명칭 좀 알수 있나요?
각부분 명칭 좀 알려주세요.

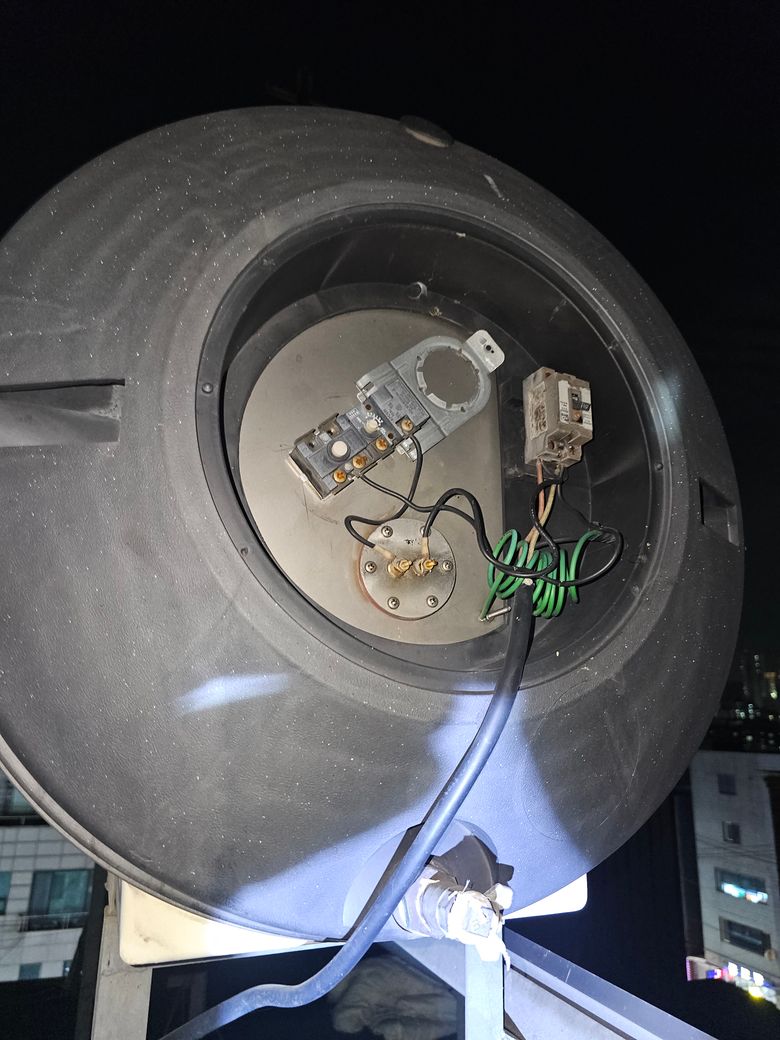

30년 된 태양열 온수기 입니다. 특별히 고장난 것은 없는데... 업자는 55만원의 수리비를 요구하네요... 본사에 물어보니... 단종 제품이라 사이즈와 용량 맞으면 교체해도 상관 없다는데.... 자가수리 가능합니다.
1개의 답변이 있어요!
판상형 태양열 온수기는 비교적 단순한 구조로 이루어져 있어 자가 수리가 가능합니다.
아래는 주요 구성 요소와 명칭입니다. 이 정보를 기반으로 부품 상태를 점검하고 수리 여부를 판단해 보세요.
판상형 태양열 온수기 주요 구성 요소와 명칭
1. 집열판 (Collector Panel)
태양 에너지를 흡수하여 물을 가열하는 주된 부분입니다.
구성:
유리 패널: 외부 환경으로부터 보호.
흡열판 (Absorber Plate): 태양광을 흡수하고 열을 전달.
구리 또는 알루미늄 파이프: 가열된 물이 순환.
2. 저장탱크 (Storage Tank)
가열된 물을 저장하며 보온 기능을 수행합니다.
보통 단열 처리가 되어 있습니다.
부속품: 온도계, 물 레벨 표시기.
3. 순환 파이프 (Circulation Pipe)
집열판에서 가열된 물을 저장탱크로 이동시키는 배관입니다.
보온을 위한 단열재로 덮여 있음.
4. 팽창 탱크 (Expansion Tank)
온도 상승으로 인해 발생하는 물의 팽창을 흡수해 압력을 조절합니다.
5. 압력 릴리프 밸브 (Pressure Relief Valve)
과도한 압력을 방출하여 시스템을 보호하는 안전 장치입니다.
6. 흡기 밸브 (Air Vent Valve)
배관 내 공기를 제거하여 순환 효율을 높이는 역할.
7. 제어 밸브 (Control Valve)
물의 흐름을 조절하거나 차단하는 장치.
8. 부동액 주입구 (Antifreeze Inlet) (일부 시스템)
겨울철 동파 방지를 위한 부동액을 주입하는 부분.
9. 지지 프레임 (Support Frame)
집열판을 고정하며 적절한 경사각을 유지.
자가 점검 및 수리 방법
1. 누수 여부 확인
파이프 연결부, 밸브, 집열판 주변에서 누수가 발생하는지 체크하세요.
누수 부위는 방수 테이프나 실리콘으로 임시 보수 가능.
2. 온수 흐름 확인
물이 잘 순환되지 않으면, 배관 내부가 막혔을 수 있습니다. 이 경우, 배관 청소 또는 교체가 필요합니다.
3. 팽창 탱크 및 밸브 점검
압력 릴리프 밸브가 제대로 작동하지 않으면, 과도한 압력이 시스템을 손상시킬 수 있습니다.
밸브 청소 또는 교체가 필요.
4. 집열판 손상 점검
유리 패널이 깨졌거나 흡열판에 문제가 있으면, 교체해야 합니다.
수리 비용을 줄이기 위한 팁
부품 구매: 동일하거나 유사한 사양의 부품을 구입해 직접 교체 가능.
본사 문의: 본사에서 제공하는 대체 부품이나 규격 정보를 활용.
전문가 도움 최소화: 문제가 간단한 경우, 수리 전문가를 부르지 않고 해결할 수 있는 부분부터 직접 시도.
참고:
자가 수리가 부담스럽거나 시스템이 매우 노후화되었다면, 효율성을 위해 현대적인 태양열 온수기로 교체하는 것도 고려해 보세요.
