전기 시퀀스 회로 반복동작회로 질문 .

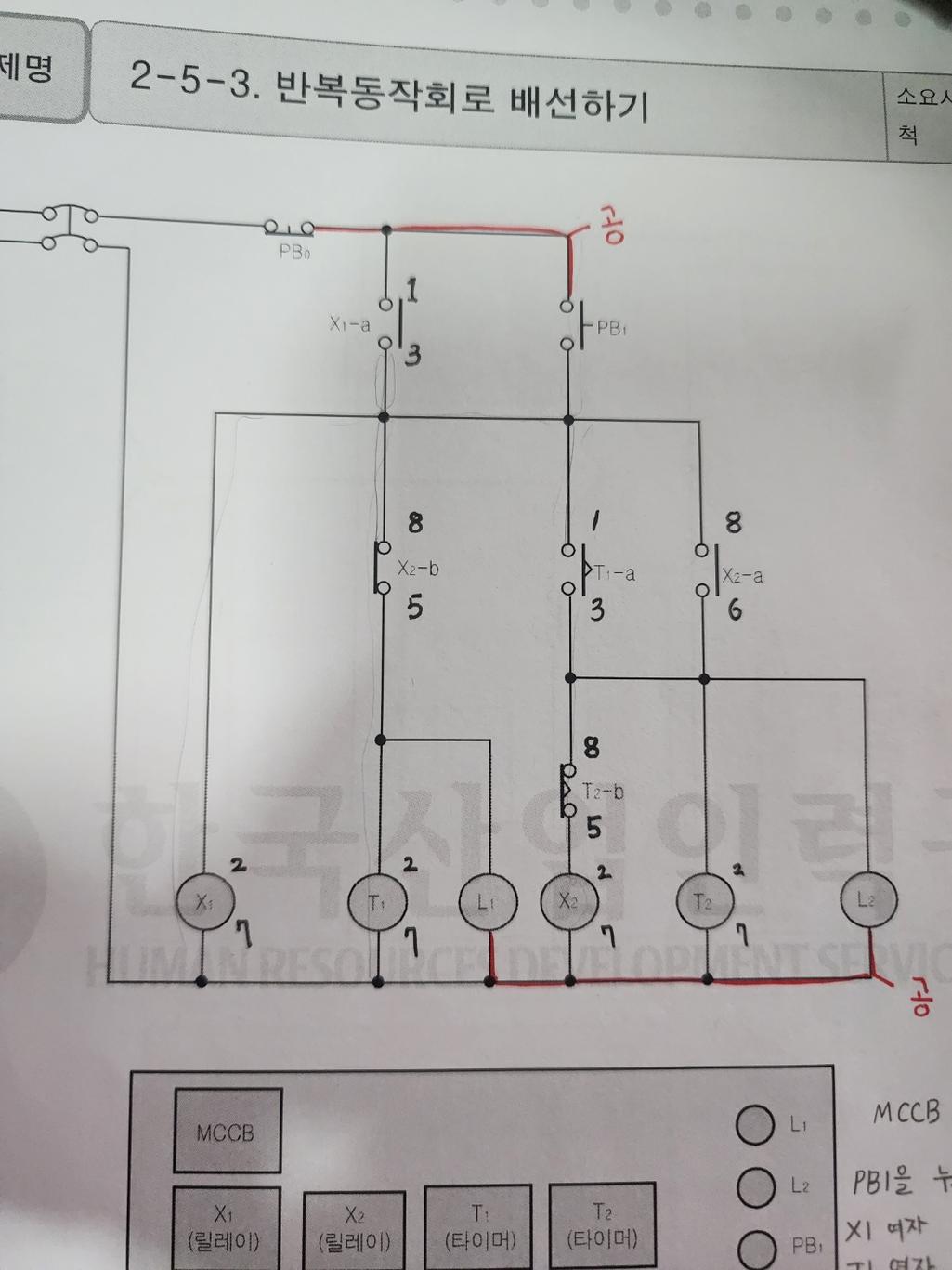

제가 전기기능사를 연습하면서 이 전기시퀀스 (반복동작회로) 배선을
컴퓨터로 시뮬레이션 중인데요. 배선이 상당히 복잡하더라구요.
시뮬레이션 상에서 , T1의 설정시간이 적용되지 않던데
회로 자체가 T1 설정시간이 상관없는 회로인가요?
T2의 설정시간 (3초로 설정)은 정상 작동이 되고
자기유지도 잘 유지하고 있는데 T1의 설정시간은 안먹히는데 원래 그런 회로인지 궁금합니다.
55글자 더 채워주세요.
2개의 답변이 있어요!
안녕하세요. 유순혁 전문가입니다.
PB1을 누르면 X1, T1, L1이 여자됩니다.
T1의 설정시간 후에 T1-a 스위치가 작동하고, x2, t2, l2가 여자됩니다.
T2의 설정시간 후에 T2-b접점 스위치가 작동하고, x2는 소자됩니다.
회로상 크게 문제가 없는, 즉 T1은 설정 시간에 영향을 주지 않는 단순 보조 릴레이 역할인 것 같습니다!
안녕하세요. 강세훈 전문가입니다.
T1 설정시간이 회로에 영향을 주지 않는다면 T1은 단순 보조 릴레이로 사용된 것으로 보입니다.
배선도와 설정을 다시 확인해보세요. 감사합니다.
