푸쉬버튼 배선 도움 요청 (사진많음)

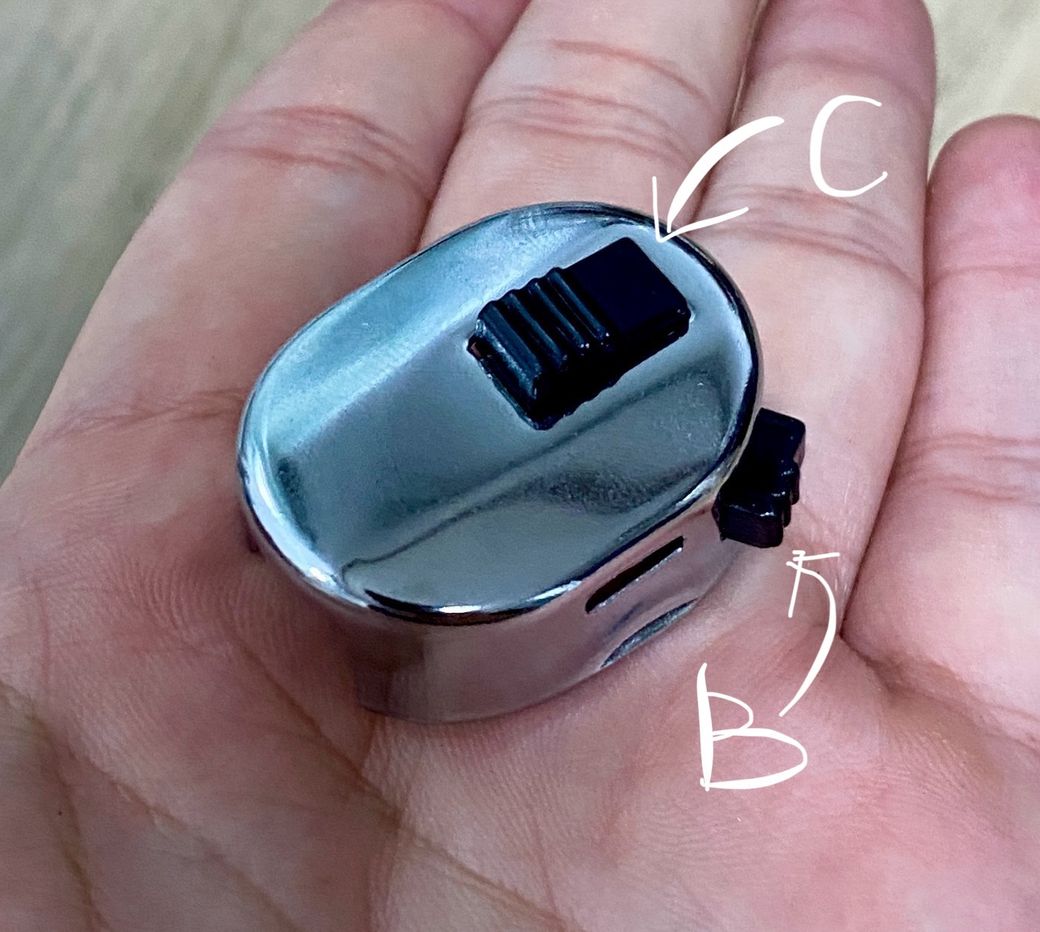

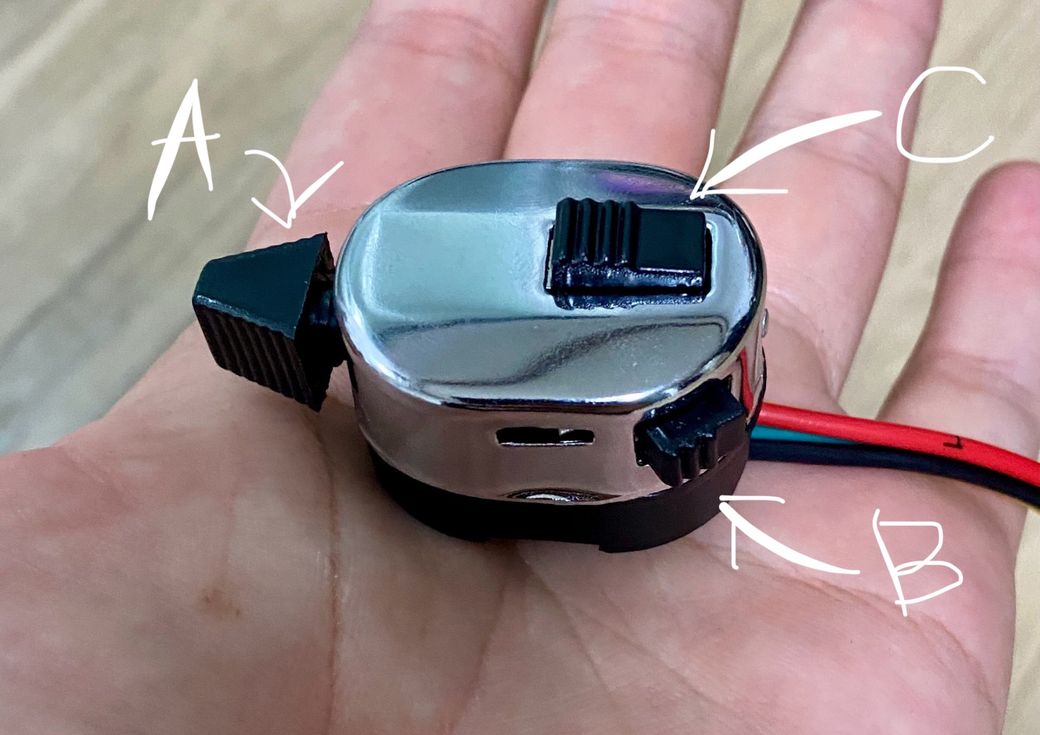

3개의 버튼이 존재하는 컨트롤러입니다.

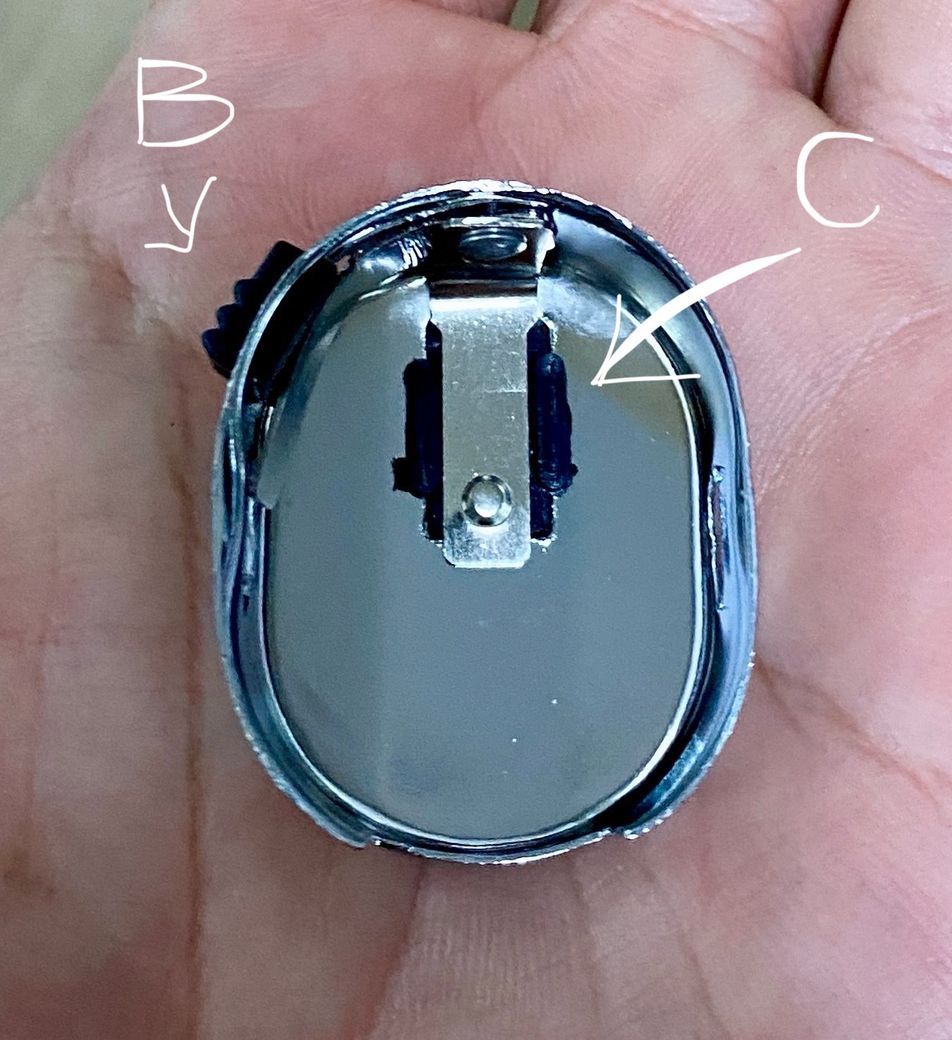

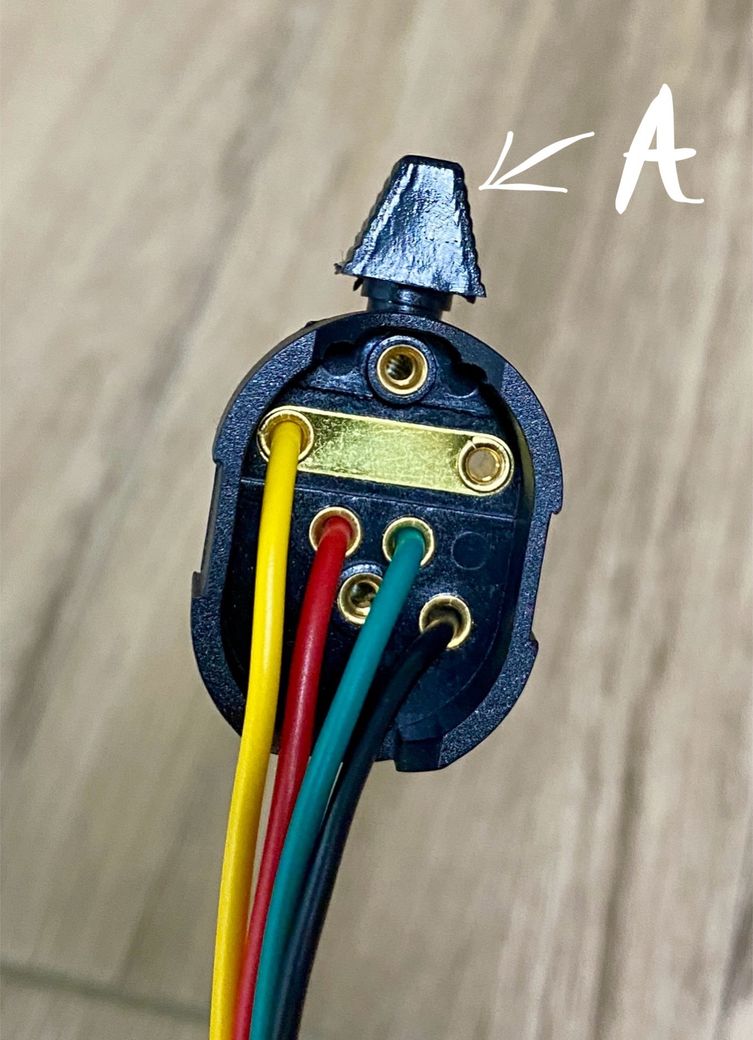

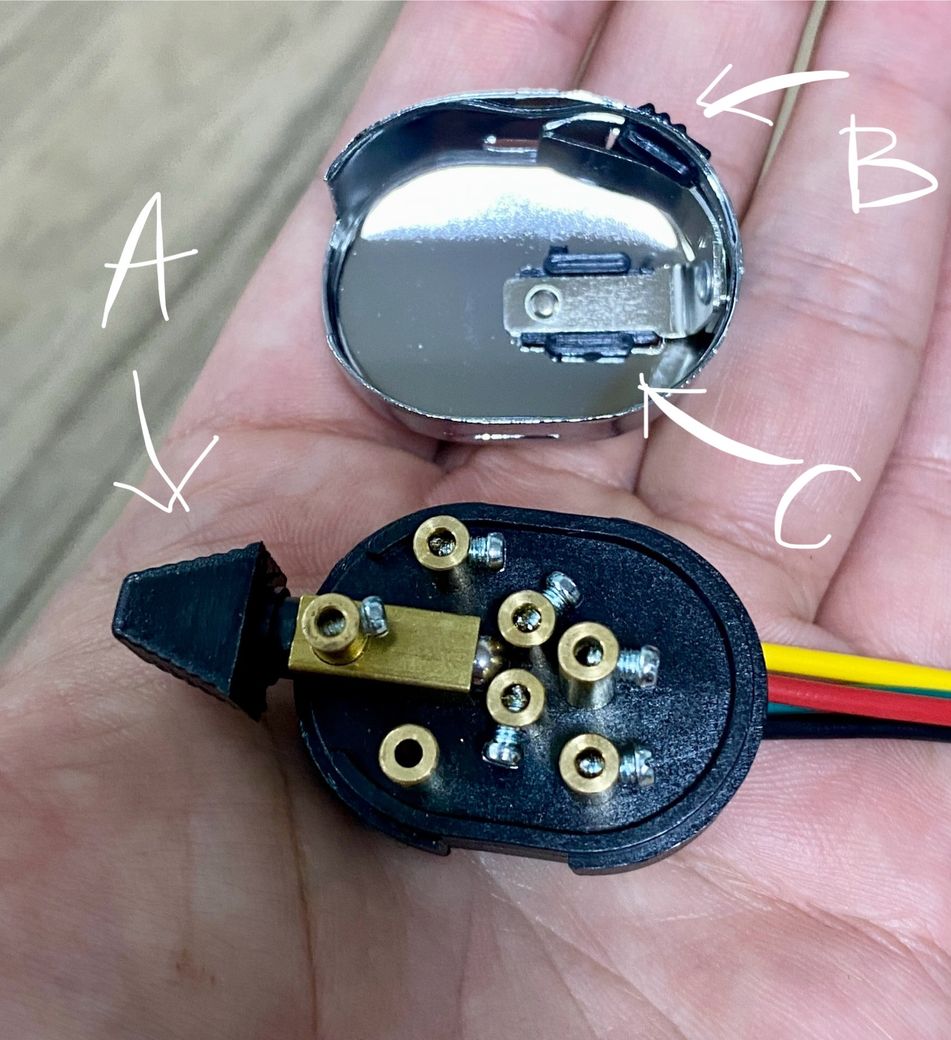

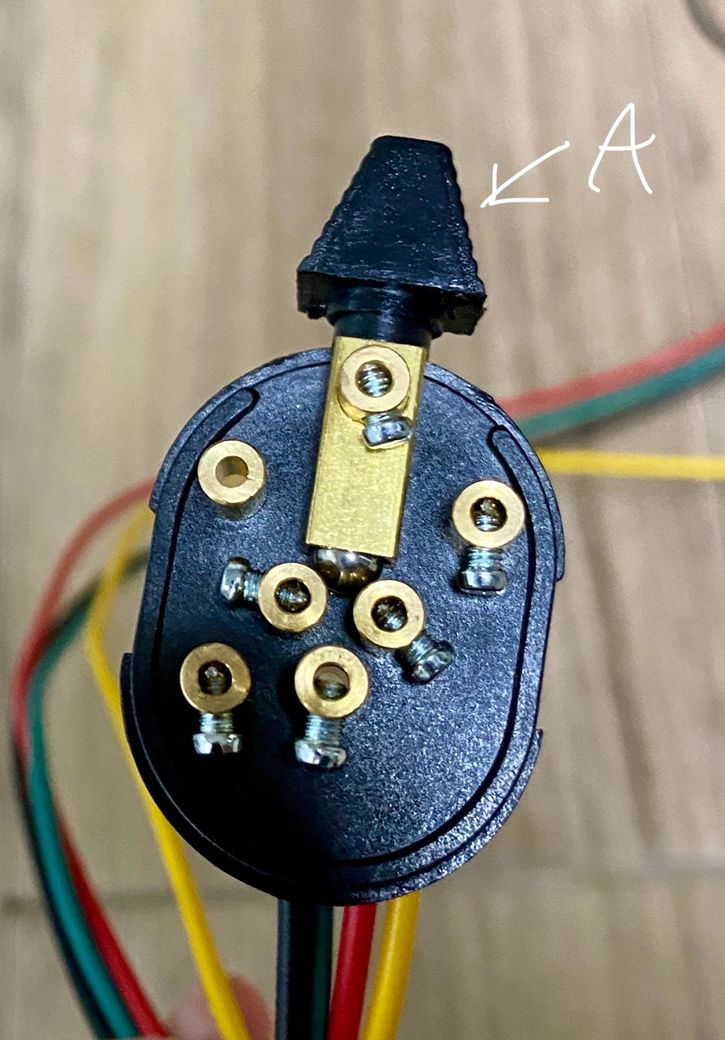

On-off-on 토글 버튼(A)은 통전 테스트가 되었는데, 2개의 푸쉬 버튼(B, C)은 도무지 어떻게 배선을 구성해야하는지 모르겠습니다.
도움주시면 사례하겠습니다..
3개의 답변이 있어요!
안녕하세요. 조일현 전문가입니다.
B,C는 순간 접점 스위치이며 버튼을 누르고 있는 동안에만 회로가 연결됩니다.
전원 연결은 컨트롤러 내부의 푸시 버튼은 각각 단자가 두개씩 있으며 전원부에서 나오는 전선 중 하나를 버튼 B 한쪽 단잔에 연결하고 출력 연결은 버튼 B 다른 쪽 단자에 제어하고자 하는 전선을 연결합니다.
버튼 B 도 마찬 가지입니다.
안녕하세요. 조규현 전문가입니다.
세 개의 버튼이 포함된 컨트롤러에서 토글 버튼(A)은 통전이 확인되었으나, 두 개의 푸시 버튼(B, C)의 배선 구성이 어렵다는 점을 고려하면 우선 각 푸시 버튼의 기능과 회로 타입을 파악하는 것이 중요합니다. 일반적으로 푸시 버튼은 접점이 열렸다 닫혔다 하는 스위치 역할을 하므로, 배선 시 한쪽은 공통선(보통 접지 또는 전원 중 하나), 다른 한쪽은 제어 신호로 연결하는 방식이 많습니다.
배선 구성은 버튼의 내부 접점 구조(단극 단투스 또는 DPST 등)와 연결 대상 장치의 입력 방식에 따라 달라지므로, 버튼 제조사의 회로도 정보나 컨트롤러의 입력 규격을 참고하여 회로를 구성하는 것을 권장드립니다. 가능하면 멀티미터를 이용해 각 버튼의 접점 간 연결 상태를 확인하고, 테스트를 통해 신호 변화를 확인하면 배선 방향과 방식에 대한 이해가 쉬워질 것입니다. 불명확할 경우 안전을 위해 전문가의 직접 점검을 받으시는 것도 좋은 방안입니다.
참고 부탁드립니다.
안녕하세요. 박준희 전문가입니다.
이것만보고 답하실수 있는분은 없다고봅니다.
최선의 방법은 모델명을 파악하여 제조사 매뉴얼을 검색하시는게 제일 확실한 답이겠죠.
감사합니다.
