케이블 와이어 색깔 질문있습니다..

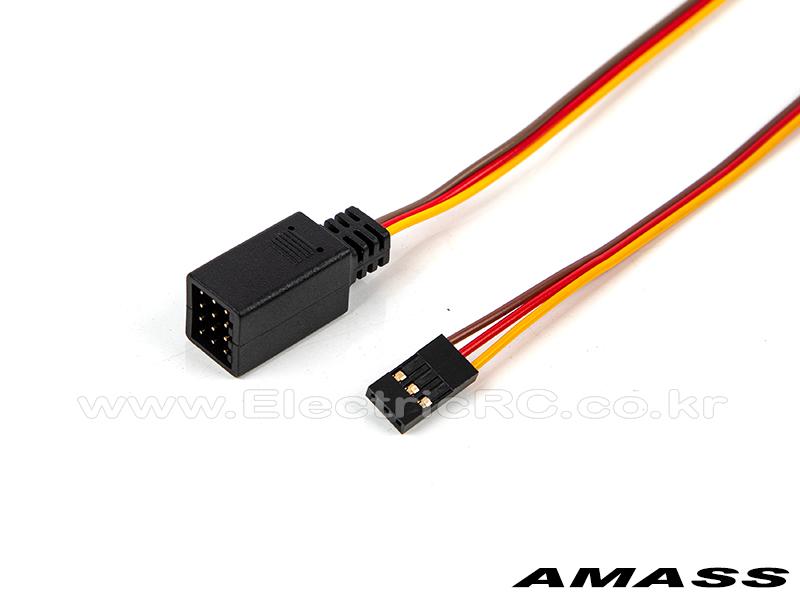

첨부드리는 사진에서
극성을 모르겠습니다.
유럽식 인가요? (네x버지식인에도 물어봤으나, 답변이 없습니다)
유럽식이라면
갈색 : -
빨강 : +
흰색 : 중성선
노랑은 뭔가요?
(검정 : -인데 이게 미국식 이라고 구글링으로 알게 됐습니다)
Rc카에 사용하려는데, 몇 시간 째 헤메는중 입니다. 혼란스럽습니다ㅜ
55글자 더 채워주세요.
4개의 답변이 있어요!
전문가 답변 평가답변의 별점을 선택하여 평가를 해주세요. 전문가들에게 도움이 됩니다.
안녕하세요. 김준연 전문가입니다.
rc 카 표준적인 3핀 와이어로 보입니다. 유럽식 전기색상 체계와는 무관해보이네요~
일단 갈색은 -극 빨강은 +극 노랑은 신호선인것 같습니다. 이런 선들은 대부분 서보모터나 수신기에 동일하게 적용되는것 같습니다. 노랑선은 특히 pwm신호가 들어가며 서보의 위치를 제어하는 역활을 합니다.
제 답변이 도움이 되셨으면 좋겠습니다.
안녕하세요. 조일현 전문가입니다.
갈색은 접지 - 마이너스 극이며 이는 유럽식과 동일합니다.
빨간색은 전원 + 플러스 극이며 이는 유럽식과 동일합니다.
노란색은 신호선이며 해당 선이 RC 수신기에서 서보 모터로 제어 신호를 전달하게 됩니다.
안녕하세요. 김재훈 전문가입니다.
일반적으로 RC장비나 드론 등에서 사용되는 케이블의 경우 노란색의 경우 신호선인 경우가 많으니 해당 제품의 스펙이나 제조사 정보를 확인해 보시기 바랍니다
안녕하세요. 강세훈 전문가입니다.
RC카에 사용하는 케이블 색상은 제조사마다 다를 수 있습니다.
보통 갈색은 마이너스, 빨강은 플러스, 노란색은 신호선으로 많이 쓰이지만, 확실히 하려면 제품 설명서나 스펙을 꼭 확인하는 게 좋습니다.
