INA219(아두이노 전류센서) 사용 방법이어떻게되나요?

Question

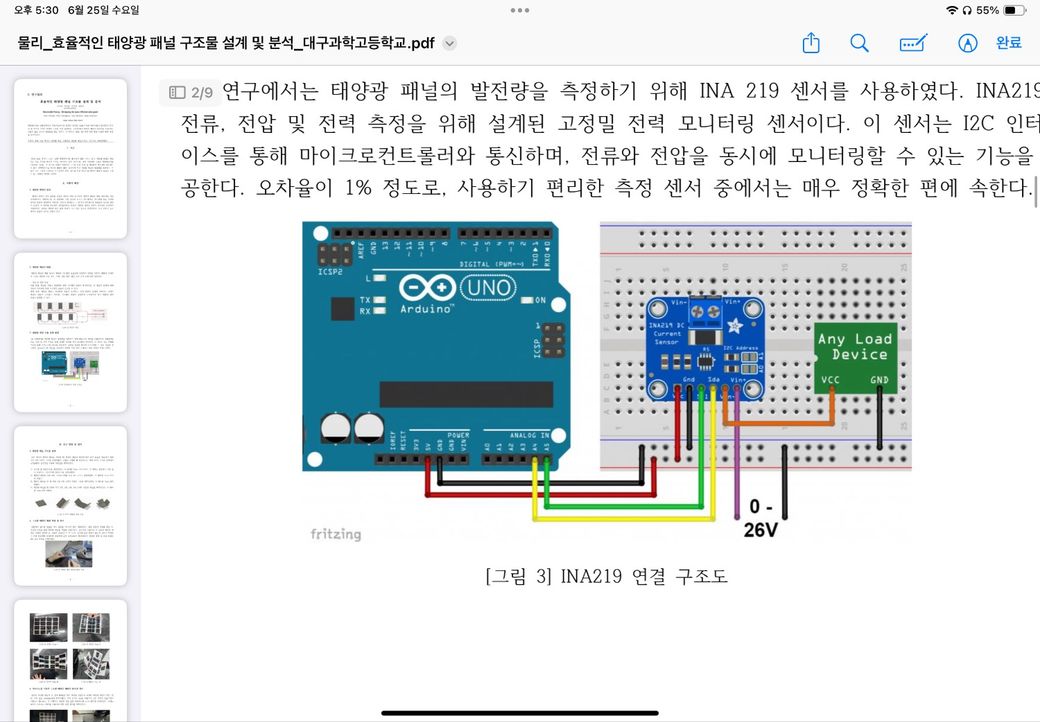

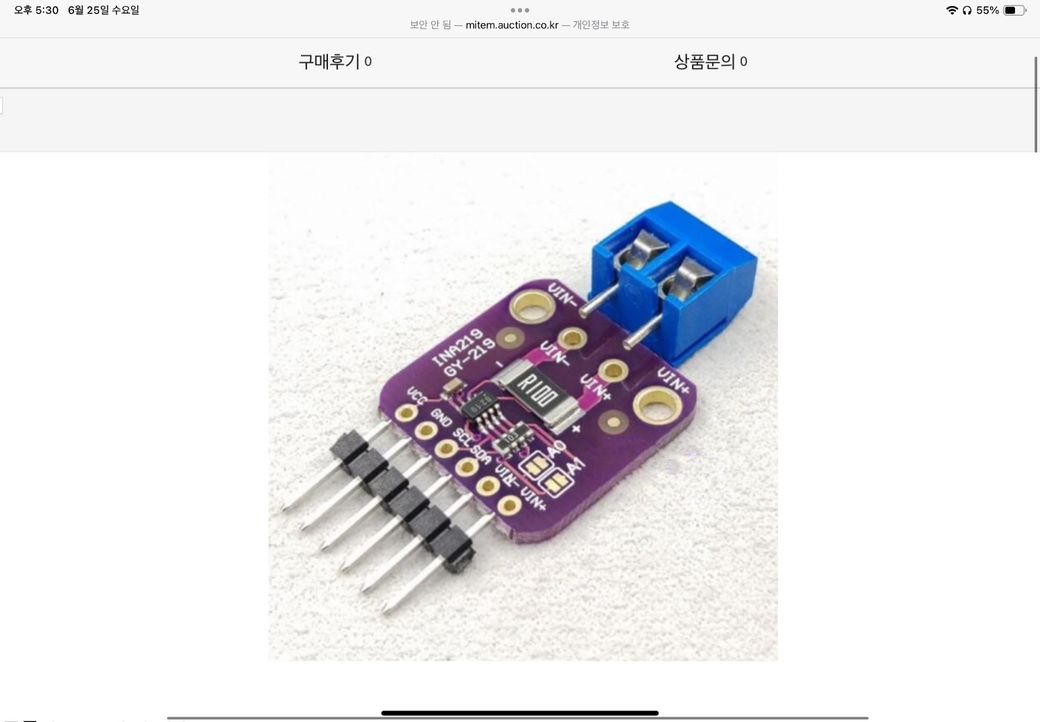

사진에서 회로도사진에 있는 초록색이 다른 사진에 있는 파란색이 맞나요?

맞으면 그걸 빵판에 떻게 연결하는 건가요?

그리고 이걸 태양광 전지에 연결하려고 하는데 어떻게 연결하는 건가요?

•
•

Answer 1

안녕하세요. 강세훈 전문가입니다.

INA219 센서의 연결은, 사진에서 초록색과 파란색 선이 각각 SDA/SCL과 전원/측정선 역할을 합니다.

이 선들을 빵판에 연결할 때는, 센서의 V+는 태양광 패널의 양극에, V-는 부하 또는 배터리의 양극에 연결하고, GND는 공통으로 연결하시면 됩니다. 태양광 전지와 연결 시에는, 센서의 VIN+는 태양광 양극, VIN-는 부하 또는 배터리 양극에 연결하는 방식으로 하시면 됩니다.

Answer 2

안녕하세요. 박준희 전문가입니다.

INA219 전류 센서를 사용하려면, 먼저 센서를 아두이노 및 측정 대상 회로에 연결해야 해요. 센서의 V+는 전원 공급 장치의 양극, V-는 측정할 회로의 양극에 연결하고, 측정 회로의 음극과 전원 공급 장치의 음극을 함께 연결하는거죠. 그런 다음 아두이노와 센서 간 통신을 위해 I2C 통신 (SDA, SCL) 핀을 연결하고, 아두이노에 센서 라이브러리를 설치한 후 코드를 작성하여 전류, 전압, 전력 값을 측정하고 출력하여 사용하는겁니다.

감사합니다.

Answer 3

안녕하세요. 조일현 전문가입니다.

사진에 있는 초록색 단자대와 파란색 단자대는 동일한 역할을 하고 있습니다.

단자대를 직접 빵판에 꽂는 것이 아니며 전선을 연결하여 전선을 빵판에 꽂는 방식으로 사용됩니다.

태양광 전지 연결 방법은 태양광 패널 양극은 INA219 센서 VIN+ 으로 INA219 센서 VIN- 는 사용하려는 장치의 양극으로, 사용하는 장치의 음극은 태양광 패널의 음극으로 연결하면 됩니다.

Answer 4

안녕하세요. 전찬일 전문가입니다.

사진에서 초록색/파란색 선은 I2C또는 전원/측정 선이며, 모듈 색생과 크게 다르지 않습니다. 즉, 초록색이 SDA/SCL 파랑색이 전원측 측정선처럼 보입니다. 모듈 마다 색선 사용이 다를 수 있으니 핀 라벨 참고가 중요합니다.

브레드 보드 연결방식은 이두이노 5V와 VCC/GND 에 걸고 아이2씨 두 선을 연결한 뒤, 측정하려는 전원선 중 +쪽에 vin+ ->모듈 내부 션트 -> vin -> 부하로 이어 붙입니다. 그리고 모듈 GND 와 이두이노 gnd는공통이어야 측정이 가능합니다.
