정투상법 그리는것좀 도와주실수 있나요?

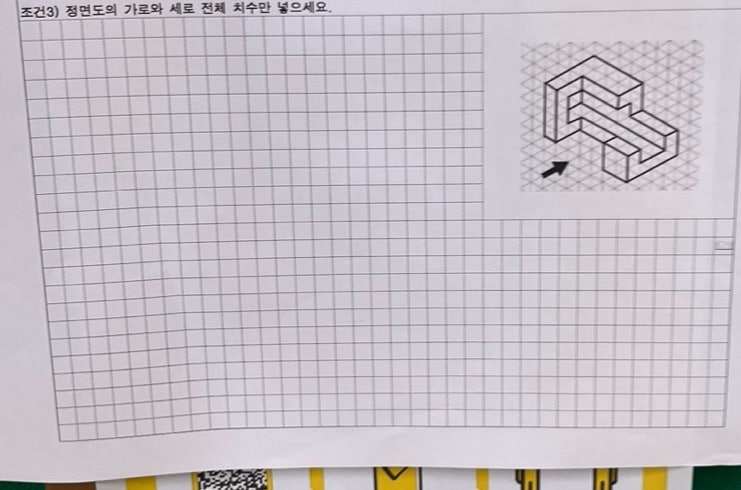

안녕하세요.. 혹시 정투상법 그리는것좀 도와주실수 있나요?
제가 정투상법을연습하고있는데요 숨은선 그리는게 너무 어려워오
안녕하세요. 윤지혜 전문가입니다.
정투상법에서 숨은 선을 정확하게 그리는 것이 처음에는 어려울 수 있습니다. 정투상법은 물체를 앞, 위, 그리고 옆에서 본 시점을 각각 투영하는 기법으로, 3차원 형태를 2차원 도면으로 나타내는 방법입니다. 숨은 선은 보이지 않는 면이나 선을 점선으로 표시하는 것이 기본입니다.
제가 알고있는 규칙 알려드리자면
### 숨은 선 그리기 요령
1. **형태를 정확히 이해하기**: 물체의 3D 구조를 머릿속으로 정확히 떠올려야 합니다. 특히, 보이지 않는 면이나 요소가 어디에 있는지 파악해야 숨은 선을 정확히 그릴 수 있습니다.
2. **정면, 평면, 측면의 관계 파악**: 세 가지 투상도를 동시에 그리면서 각 면이 어떻게 연결되는지 확인하세요. 각 면의 위치와 크기가 일치하는지 체크하면서, 보이지 않는 면의 위치를 추론할 수 있습니다.
3. **점선 사용 규칙**: 숨은 선은 항상 점선으로 그리며, 그 길이는 균일하게 맞춰야 합니다. 짧고 일정한 간격으로 그리는 것이 중요합니다.
4. **3D 도면 연습**: 정투상법을 연습할 때 단순한 도형(예: 큐브나 원기둥)부터 시작하는 것이 좋습니다. 3D 모델을 실제로 관찰하면서 투상도를 그리는 연습도 도움이 됩니다.
도면을 그릴 때마다 항상 물체의 실제 형태를 떠올리고, 그 형태가 각 투상도에 어떻게 나타나는지 생각하면서 숨은 선을 그리면 조금씩 익숙해질 것입니다.
감사합니다..,-!!! :)
