열풍기와 아두이노 릴레이 연결 질문.
열풍기를 제가 설정한 시간 만큼 자동으로 껐다가, 켰다가 해야해서
열풍기 코드선을 벗겨 아두이노에 연결하고, 아두이노에는 릴레이를 연결해서 해볼려고 합니다.
근데 전기 작업이 익숙한 사람이 아니라서, 안전을 위해 여쭤봅니다.

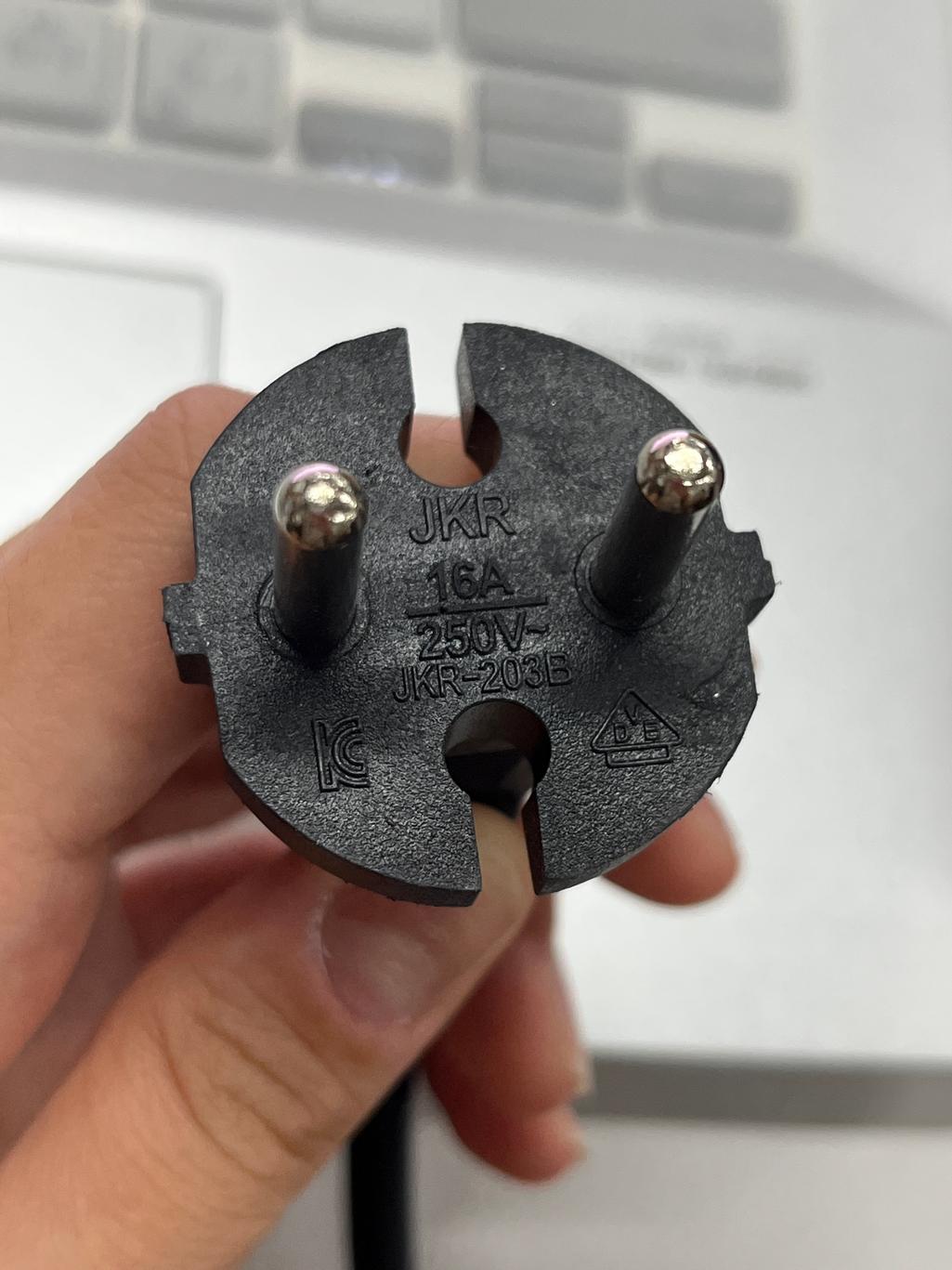

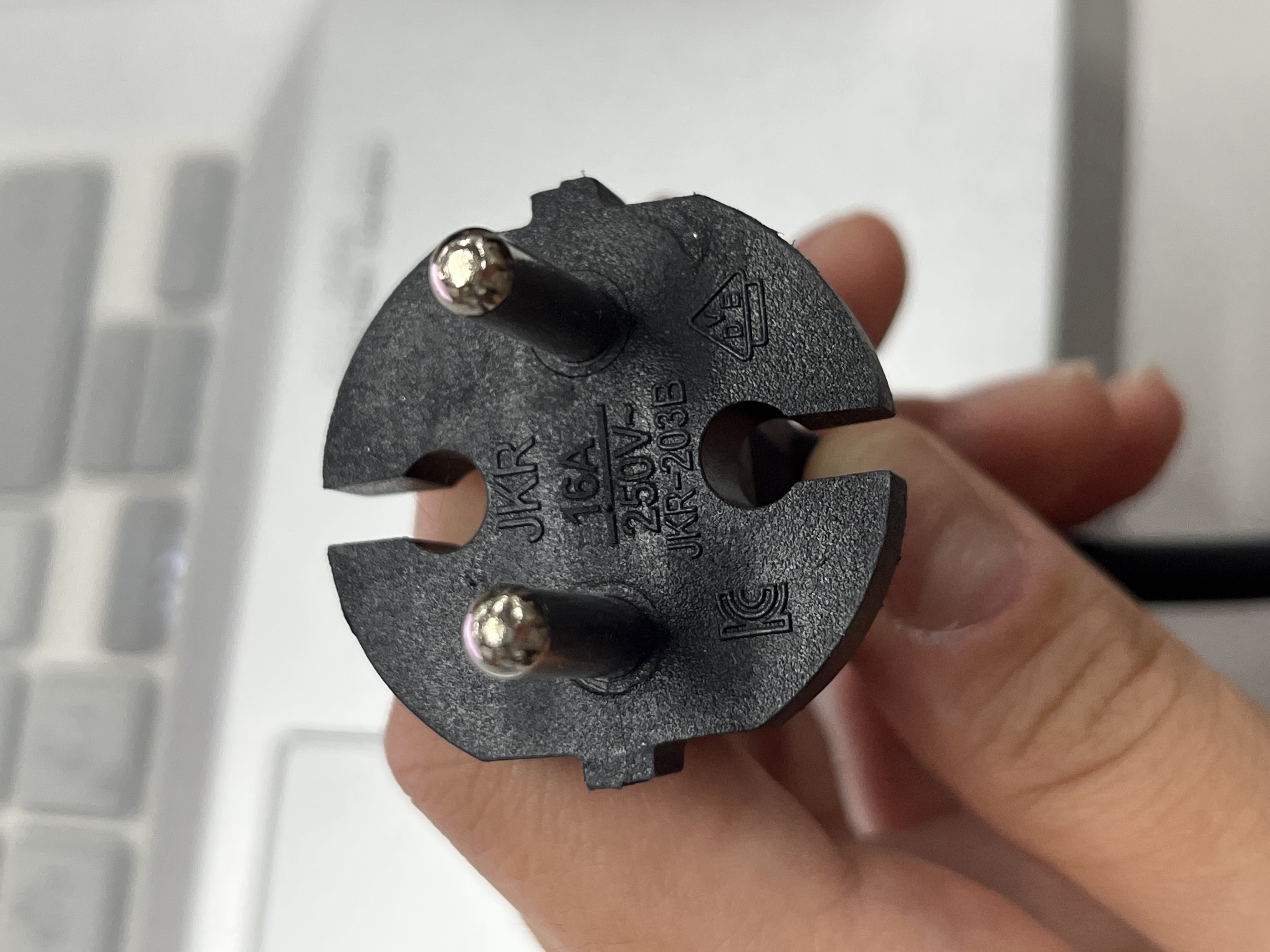

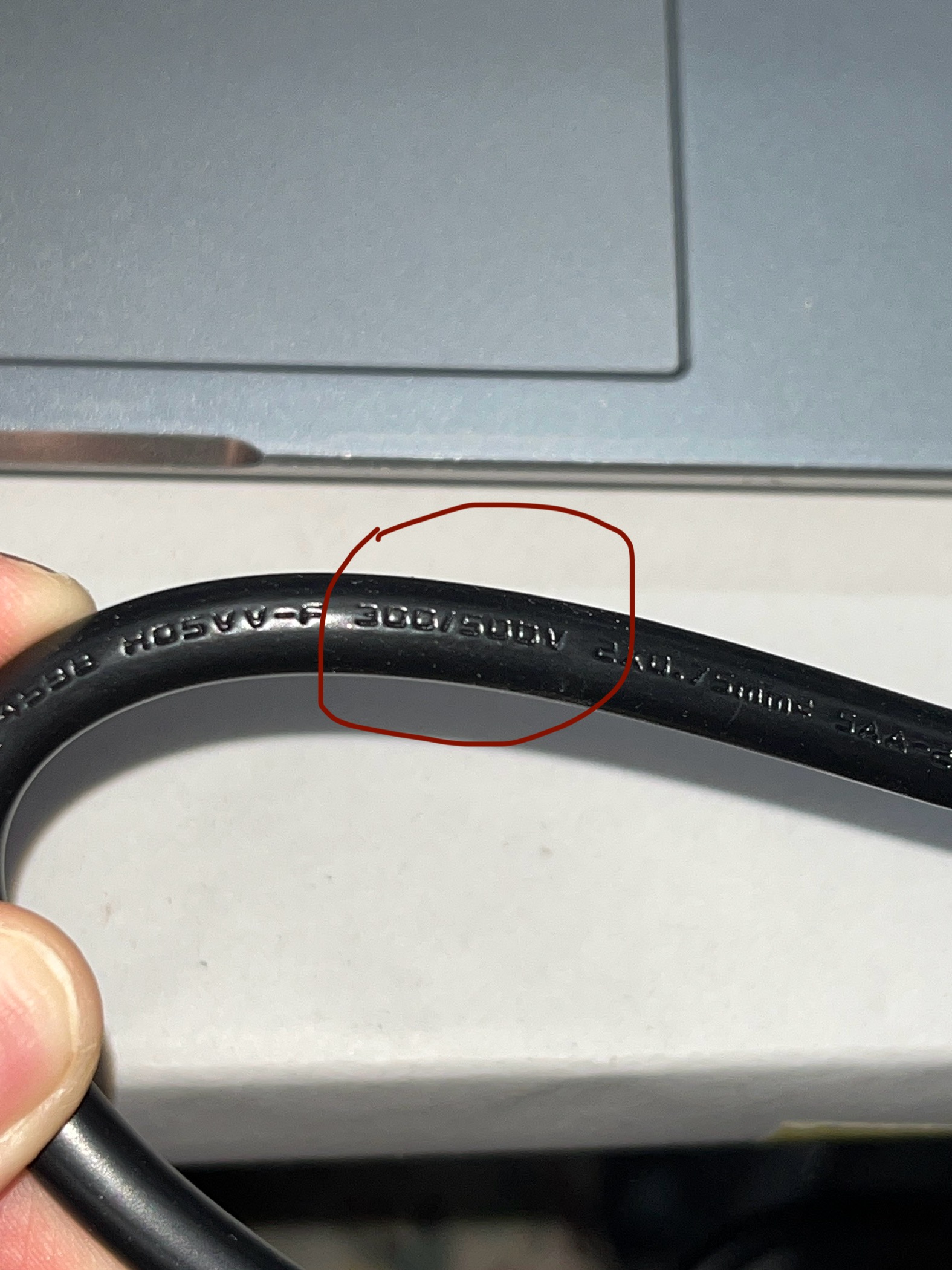

열풍기의 코드선에는 16A/250V~ 라고 적혀 있고요(사진1) , 전선 표면에는 300/500V~라고 적혀있습니다(사진2)
그리고 열풍기 박스에는 정격 전압 220V라고 적혀있고요.

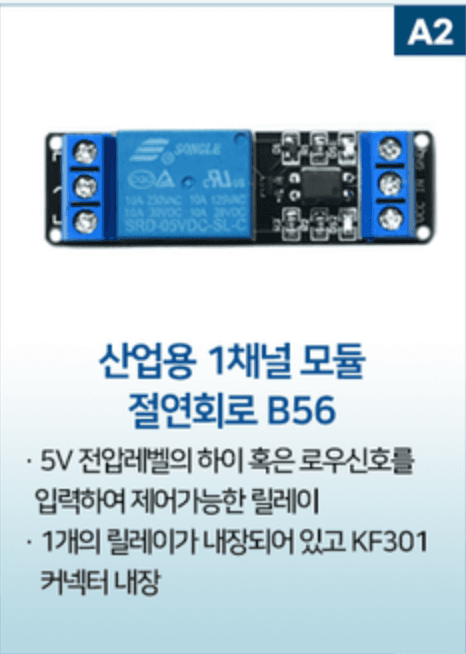

저는 사진 3번의 릴레이를 구매했습니다.
전기적으로 문제가 없는 거겠죠?
혹시 문제가 있다면 알려주시면 감사하겠습니다.
안녕하세요. 유순혁 전문가입니다.
릴레이와 열풍기의 전기적 사양이 호환되는지 확인하는 것이 가장 중요합니다.
업로드해주신 릴레이 모듈이 SRD-05VDC-SL-C 가 맞나요? 이 릴레이 모듈은 릴레이 출력 전류가 최대 10A까지 지원하고, 열풍기 코드선에 명시된 최대 전류는 16A 입니다.
열풍기를 직접 제어할 경우 릴레이가 과부하로 손상될 가능성이 높아 고전류용 릴레이나 SSR을 사용하는 것이 더 안전해보입니다~!
안녕하세요. 조일현 전문가입니다.
열풍기의 코드선에 적힌 16A/250V는 최대 허용 전류와 전압을 나타냅니다.
이는 220V 에서 작동하는 기기에 적합합니다.
전선 표면의300/500V표기는 이 전선이 최대500V까지 견딜 수 있음을 의미합니다.
따라서 220V에서 사용하는 데에는 문제가 없습니다.
아두이노로 제어할 릴렝이는 220V AC를 안전하게 스위칭할 수 있는 사양이어야 합니다.
일반적으로 10A 이상의 용량을 가진 릴레이를 선택하는 것이 좋습니다.
릴레이의 코일 전압은 아두이노의 출력 전압(보통5V) 과 일치해야 하며,
이를 통해 아두이노가 릴레이를 제어할 수 있습니다.
안녕하세요. 강세훈 전문가입니다.
열풍기는 최대 전류 16A는 구매한 릴레이의 10A 환도를 초과하므로 안전하지 않습니다.
고전류용 릴레이나 SSR 사용을 권장합니다.
감사합니다.
