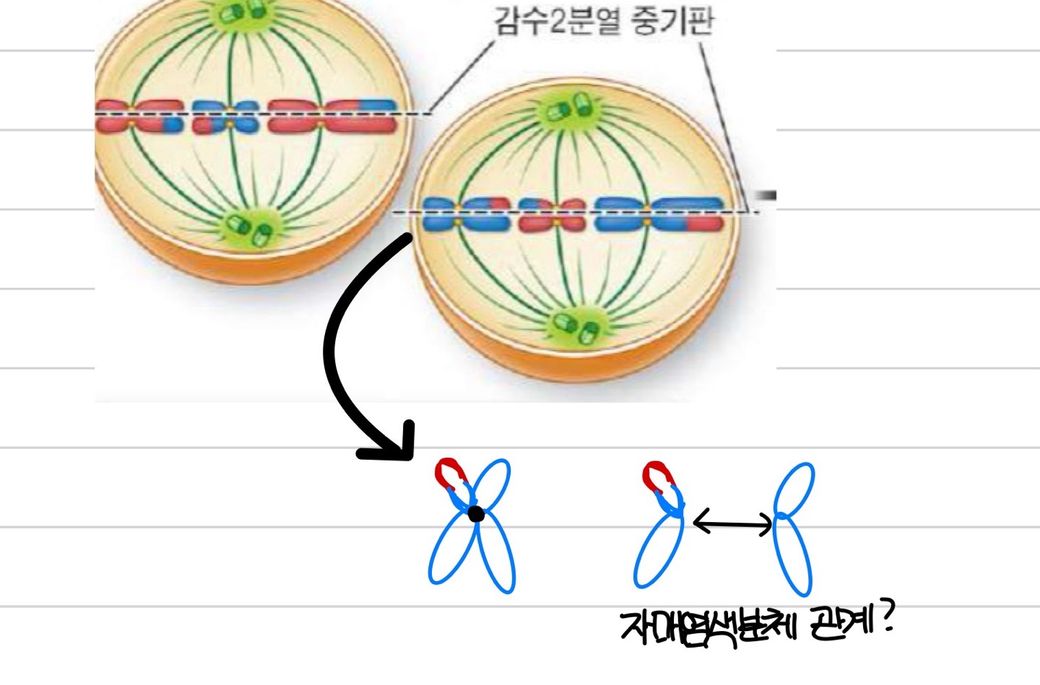

안녕하세요. 우선 그림에서 표현하신 것은 자매염색분체가 맞습니다. 자매염색분체는 세포분열의 간기(S기)에 복제된 염색체 가닥을 말하며 동원체로 엮여 있습니다. 예를 들어서 한 염색체에 위치하는 유전자가 (A,a) / (B, b) / (C, c) / (D, d)라고 가정해볼 때, A와 a는 동일한 유전자 좌위에 위치할 수 있는 대립유전자 관계입니다. 하나의 염색체에서의 유전자가 A, B, c, D라고 한다면, S기에 복제되어 자매염색체의 유전자 조합도 A, B, c, D일 것입니다. 반대로 이 염색체와 상동염색체의 유전자는 A, b, c, d라고 해봅시다. 감수 1분열에서 C와 D 유전자 사이에서 교차가 일어났고 감수 1분열이 완료되었을 때에는 [A, B, c, D / A, B, c, d] 와 [A, b, c, D / A, b, c, d]인 상황입니다. 이때 [A, B, c, D / A, B, c, d]에서 자매염색분체간의 교차가 B와 C 사이에서 일어난다고 한다면 [A, B, c, d / A, B, c, D]가 됩니다. [A, B, c, D / A, B, c, d]와 교차가 일어난 [A, B, c, d / A, B, c, D]에서 감수 2분열이 진행되어 자매염색분체가 분리된다고 하더라도 결과적으로 [A, B, c, D]와 [A, B, c, D]가 만들어지기 때문에 감수 2분열에서의 교차는 의미가 없는 것입니다.
