트랜지스터의 원리 부분에서 양공이 공급된다는 말이 무슨 의미인가요?
pnp에서 양공이 컬렉터로 확산된다는 부분은 이해했는데 npn에서 VCB에서 양공이 공급되어서 확산된 전자와 결합한다는데 전압에서 어떻게 양공이 공급되나요?
55글자 더 채워주세요.
1개의 답변이 있어요!
안녕하세요.

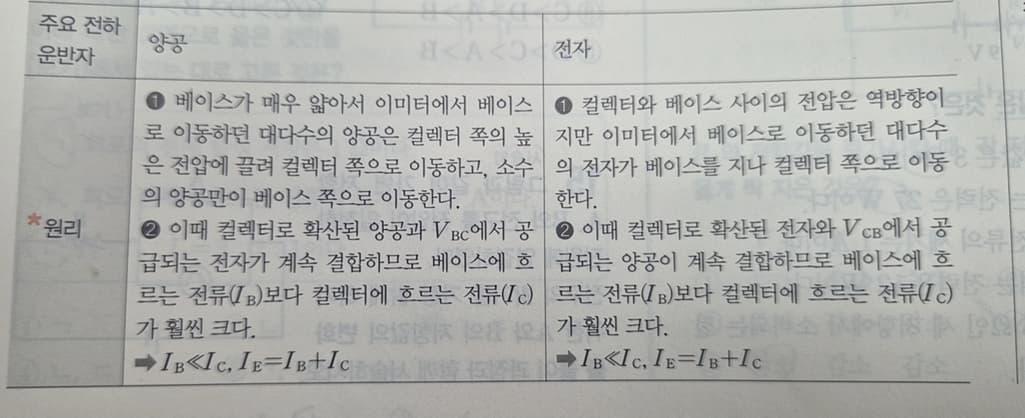

첨부한 글에 설명된 트렌지스터의 작동 원리는 반도체의 전하 운반자인 전자와 양공에 관한 것입니다. NPN 트랜지스터의 작동 원리를 다루고 있습니다. NPN 트랜지스터에서, 컬렉터와 베이스 간에 적용된 역방향 전압 Vᶜᵇ가 양공을 "공급"한다고 설명된 부분을 설명드리겠습니다.
이 구조에서 N-타입 컬렉터 영역과 P-타입 베이스 영역, 그리고 N-타입 에미터 영역이 있습니다. 양공은 일반적으로, P-타입 반도체에는 양공이 주된 전하 운반자로 작용합니다. 그러나 NPN 트랜지스터에서는 N-타입 영역에서의 전자가 주된 전하 운반자입니다. 역방향 전압 Vᶜᵇ는 베이스-컬렉터 간에 역방향 전압이 적용되면, 이 영역에 전기장이 형성됩니다. 이 전기장은 베이스 영역의 양공을 N-타입 컬렉터 영역으로 끌어당기는 역할을 합니다. 즉, '양공이 공급된다'는 표현은 이러한 전기장에 의해 베이스에서 컬렉터로 양공이 이동하게 되는 현상을 설명합니다. 베이스 영역에서 에미터로부터 넘어온 전자들이 이동하면서 일부는 베이스의 양공과 결합하고, 일부는 컬렉터로 확산되어 전류를 형성합니다.
