회로이론 문제입니다! 전력 부호가 헷갈립니다

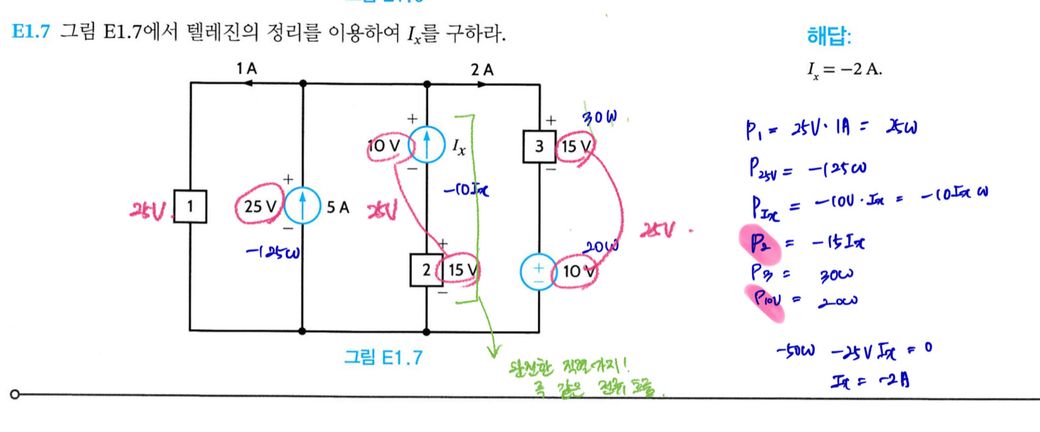

제가 푼 풀이가 맞을까요? 특히 P2랑 P10v의 전력값이 맞는지 알고싶습니다!
제가 생명을 전공하다가 전기전자로 편입을 하게되었는데 기초이론을 어떻게 공부하면 좋을지 조언도 듣고싶습니다
1개의 답변이 있어요!
안녕하세요. 김상엽 전문가입니다.
이 회로는 각 소자의 전압 극성과 전류 방향을 기준으로 전력의 부호를 판단하는 문제입니다. 전류가 소자의 + 단자로 들어가면 전력을 소비(+), 반대로 -단자로 들어가면 전력을 공급(-)하게 됩니다. 따라서 P2와 P10V도 전류 방향이 표시된 전압 극성과 어떻게 만나는 지를 보고
P= VI로 게산하면 됩니다. 전류가 +단자로 들어가면 소비 전력, -단자로 들어가면 공급전력으로 판단하시면 풀이 방향이 맞는 지 확인 가능합니다.
