승강기관련 아크용접 중에 서브머지드 아크는 어떤형태 인가요?
승강기 관련 공부를 하다보면
용접관련해서
여러가지 아크용접 종류가 나옵니다만
그 중에 서브머지드 아크 용접이라는
용접방식이 나오는데요..
이게 실제 본적이 없다보니 대체 어떤 용접인지 감이 안오는데
이 서브머지드 용접이 대략 어떤 방식으로 용접하는 방식인지
좀
알려주시면 감사하겠습니다.
안녕하세요. 서종현 전문가입니다.

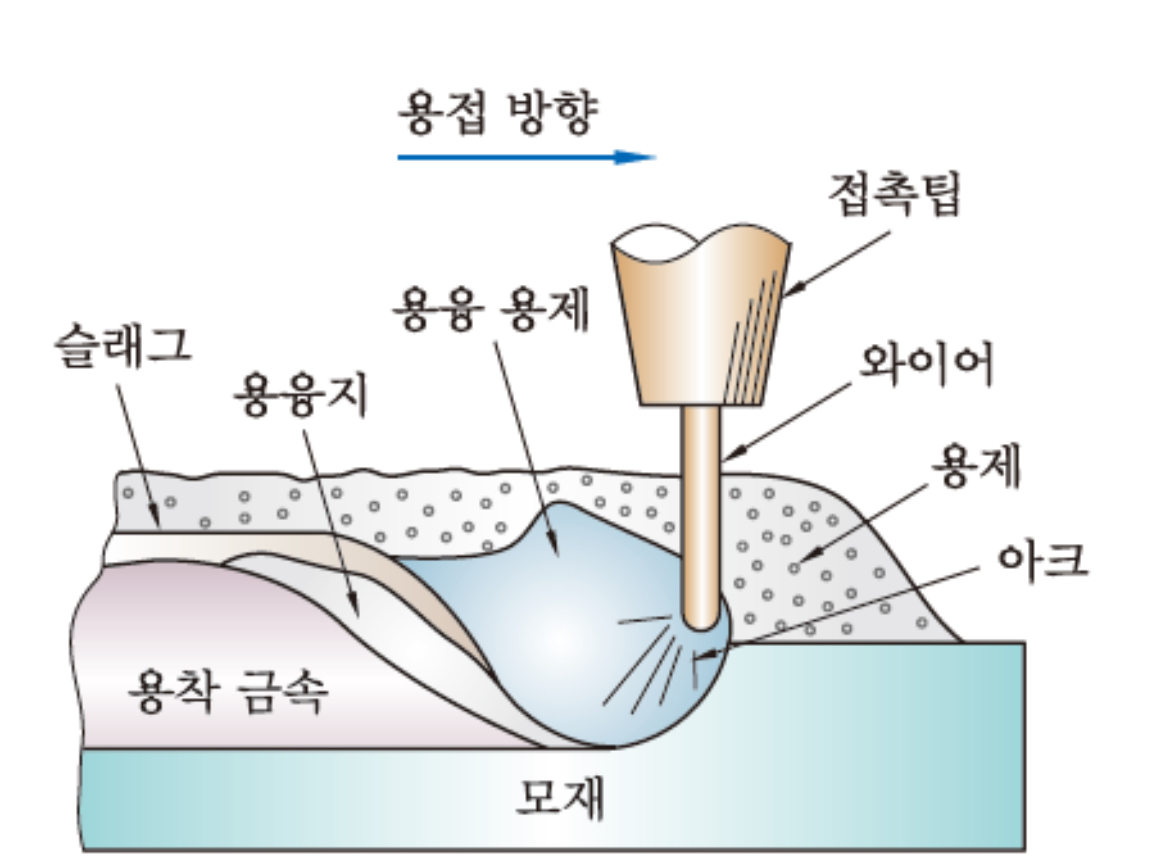

서브머지드 아크 용접(SAW)은 이름 처럼 아크가 물속에 잠긴 것처럼 특수한 입자 형태의 용제(Flux)아래에 숨겨져 진행되는 자동 용접 방식입니다. 이 용접 방식은 다음과 같이 작동합니다.
연속 와이어 전극 : 용접봉 대신 롤 형태로 감겨 있는 긴 와이어 전극이 자동으로 공급됩니다.
용제 투입 : 용접이 진행될 부위에 쌀알이나 모래알 같은형태의 용제가 두껍게 쌓입니다.
아크 발생 및 은폐 : 와이어 전극과 모재 사이에 아크가 발생하지만, 이 아크는 위에서 투입된 용제 층 아래에 완전히 덮여 보이지 않습니다. 용제는 아크를 보호하고 용착 금속이 대기와 반응하는 것을 막으며, 필요한 성분을 용착 금속에 추가하는 역할을 합니다.
용융 및 응고 : 아크의 열로 인해 와이어와 모재, 그리고 용제의 일부가 녹아 합쳐진후 식으면서 용접 비드를 형성합니다.
이러한 특성 때문에 SAW는 높은 용착 효율과 깊은 용입, 그리고 안정적인 용접 품질을 제공합니다. 주로 두꺼운 판재를 용접하거나 길이가 긴이음매를 자동화하여 용접할때 사용되며, 조선, 교량, 파이프라인, 그리고 승강기 구조물과 같은 중후장대 산업 분야에서 많이 활용됩니다.
안녕하세요
서브머지드 아크용접 방식은 이동하는 대차에 의해
이동하며 자동으로 용접되는 용접방식 입니다.

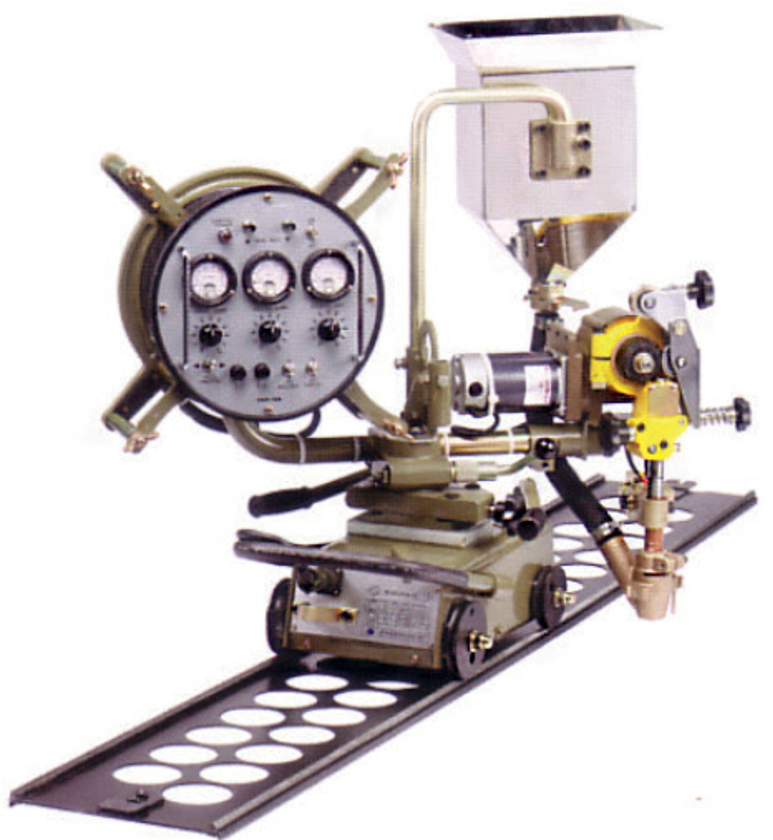

다양한 용접기 일부 사진이니 참조 하시기 바랍니다
장점
녹는 지점이 깊고 결함이 거의 생기지 않음
아크가 보이지 않고 가스발생량이 적음
대전류 용접이 가능함
단점
용접가능한 부위가 한정적임
용입이 깊어 용접홈의 정밀도가 높아야함
반자동 용접힘듬
입열량이커 결정립이 조대화하여 충격값이 낮아지기 쉬움
서브머지드 아크 용접(SAW)은 자동화된 용접 방식으로, 플럭스로 용접 와이어와 부위를 덮어 아크와 용융 금속을 보호합니다. 높은 생산성과 일관성을 제공합니다.
