전기전자기초실험 질문입니다 ㅠㅠ 도와주세여

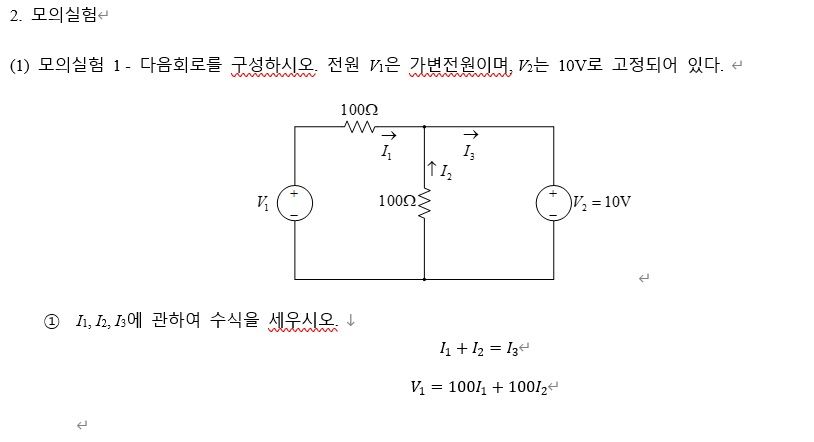

밑에 식까지는 세웠는데 I3에 관해서 어떻게

세워야 할까요 ㅠㅠ 제발 도와주세요

I3에는 저항이 안걸리는건가요??

해석하는 틀 한번만 가르쳐주시면 감사하겠습니다

1개의 답변이 있어요!

  • 김상엽 전문가

    김상엽 전문가

    전자정보통신공학부

    ∙

    안녕하세요. 김상엽 전문가입니다.

    그림의 가운데 노드에서 전류의 흐름을 보면 왼쪽에서 I1이 들어오고, 아래에서 I2가 위로 올라와 노드로 들어옵니다. 오른쪽으로 I3가 나가므로 키르히 호프 전류법칙에 따라 I1+I2=I3가 됩니다. 오른쪽 전원은 V2 = 10V라서 해당 노드 전압이 10V로 고정 되며, 이 전압을 이용해 각 저항 전류를 구한 뒤 마지막에 I3을 계산하면 됩니다. I3에 저항이 없어도 전류는 흐르며 값은 KCL로 결정됩니다.
