표면조도를 측정하는 기기의 데이터값인데요 Ra, Ra max, Rz , Rmax 값이 의미하는게 뭘까요?

Question

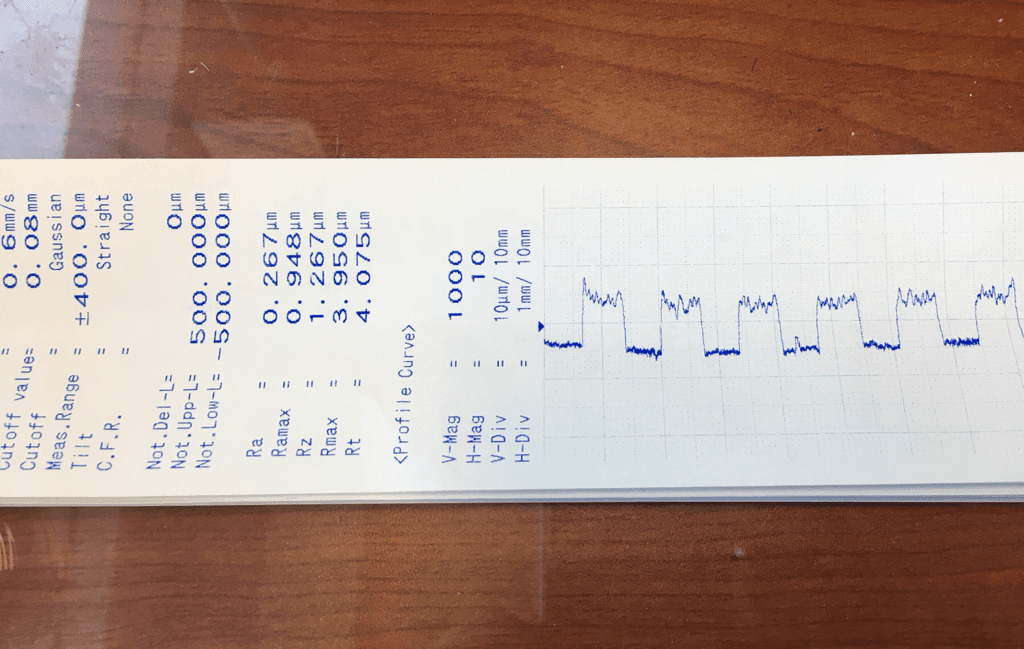

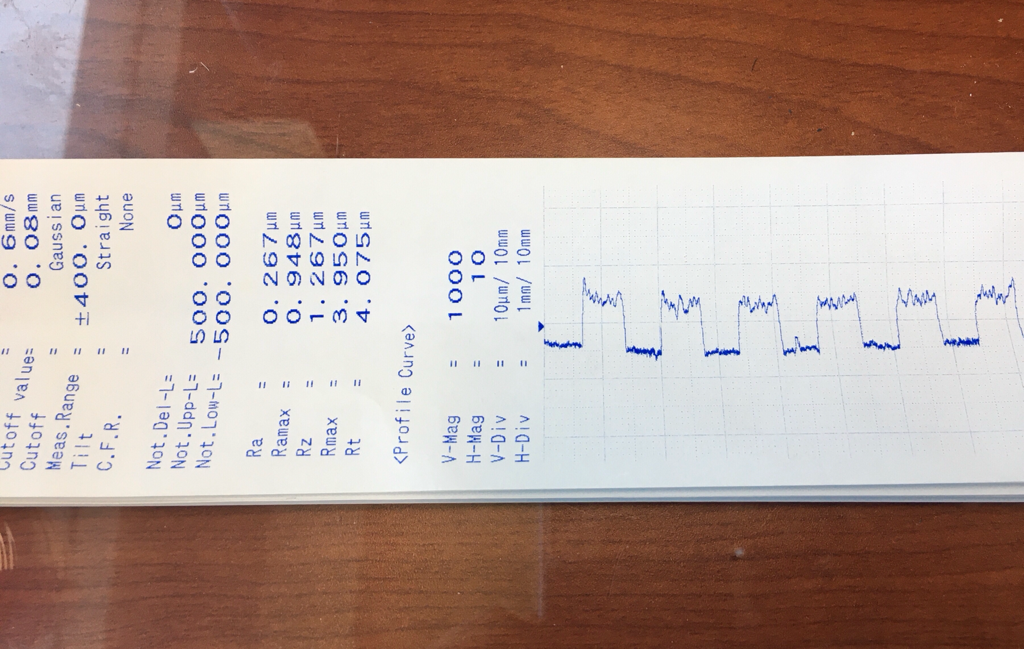

니켈 페이스트를 인쇄하고 건조한 시편의 도막(?)두께를 측정하려고 표면조도를 긁었습니다. 그에대한 data 결과값인데요 Ra, Ra max, Rz , Rmax 값이 의미하는게 뭘까요? 자로 대봤을때 한 봉우리당 높이가 적어도 8~9um이 될것같은데... 데이터값을 해석을 못하겠어요 ㅠ.ㅠ 전문가님 도와주세요

•

Answer 1

안녕하세요. 서종현 전문가입니다.

• Ra : 평균거칠기로, 프로파일 높이 변동의 산술평균입니다. 쉽게 말해 전체 표면의 평균적인 울퉁불퉁한 크기입니다.

• Ra max : Ra의 최대 허용 한계이거나 일부 기계에서는 측정 값 중 최고 값을 의미하기도 합니다.

• Rz : 5개의 가장 높은 봉우리와 5개의 가장 깊은 계곡 높이 차이 평균값으로, 국부적인 최대 거칠기를 반영합니다.

• Rmax : 표면에서 관측된 가장 높은 피크와 가장 깊은 밸리의 차이로, 전체 프로파일에서 최대 높이 차이를 보여줍니다.

니켈 페이스트 도막 두께가 대략 8~9μm정도라면, 표면 조도 값 중 봉우리 높이 차이가 그 근처일 가능성도 충분합니다.

즉, Ra는 전체 거칠기의 평균 정도, Rz와 Rmax는 표면의 가장 큰 높낮이 (불규칙성)를 나타내어 도막 상태를 파악하는데 중요한 지표입니다.

Answer 2

안녕하세요. 권창근 과학전문가입니다.

표면조도를 측정하는 기기에서 사용되는 Ra, Ra max, Rz , Rmax 값은 각각 다음과 같은 의미를 가집니다.

1. Ra (평균 거칠기)

• 측정된 표면의 모든 점들의 거칠기를 평균한 값입니다.

• 가장 일반적으로 사용되는 표면 거칠기 값 중 하나입니다.

1. Ra max (최대 거칠기)

• 측정된 표면에서 가장 높은 거칠기를 나타내는 값입니다.

• 표면의 거칠기 분포를 파악하는 데 유용합니다.

1. Rz (10점 평균 거칠기)

• 측정된 표면에서 10개의 점을 선택하여 거칠기를 평균한 값입니다.

• Ra와 함께 많이 사용되는 표면 거칠기 값 중 하나입니다.

1. Rmax (최대 높이)

• 측정된 표면에서 가장 높은 높이를 나타내는 값입니다.

• 표면의 거칠기 정도를 파악하는 데 유용합니다.

이러한 값들은 표면조도를 측정하는 기기에서 측정된 데이터를 분석하는 데 사용됩니다. 이를 통해 표면의 거칠기 정도를 파악하고, 제품의 품질을 평가하는 데 활용됩니다.
