안녕하세요. 서종현 전문가입니다.
사진마다 오실로스코프 화면에서 주요 측정값을 찾는 방법을 안내해드리겠습니다.

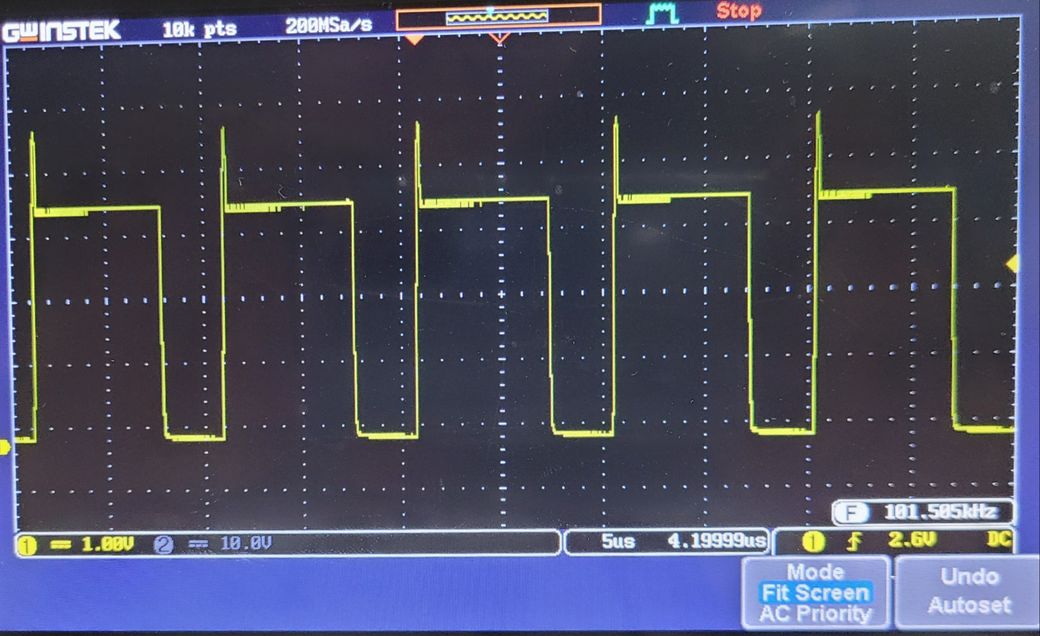

첫번째 사진(사각파, 주기 약 5칸) :
time/div는 화면 아래에 5us(마이크로초)로 표시되어 있습니다. 즉, 가로 한칸이 5μs입니다.
주기는 5칸x5μs = 25μs로, 주파수는 f=1/25x10^-6 ≈ 40kHz(화면 우측하단에 101.585kHz로 나와있으나 실제 주파수는 칸수로 직접 계산가능)
volt/div는 왼쪽 아래에 1.00V표시 세로 한칸당 1V입니다. 파형의 높이가 약 2.5칸이므로 진폭 약 2.5V로 해석할수있습니다.

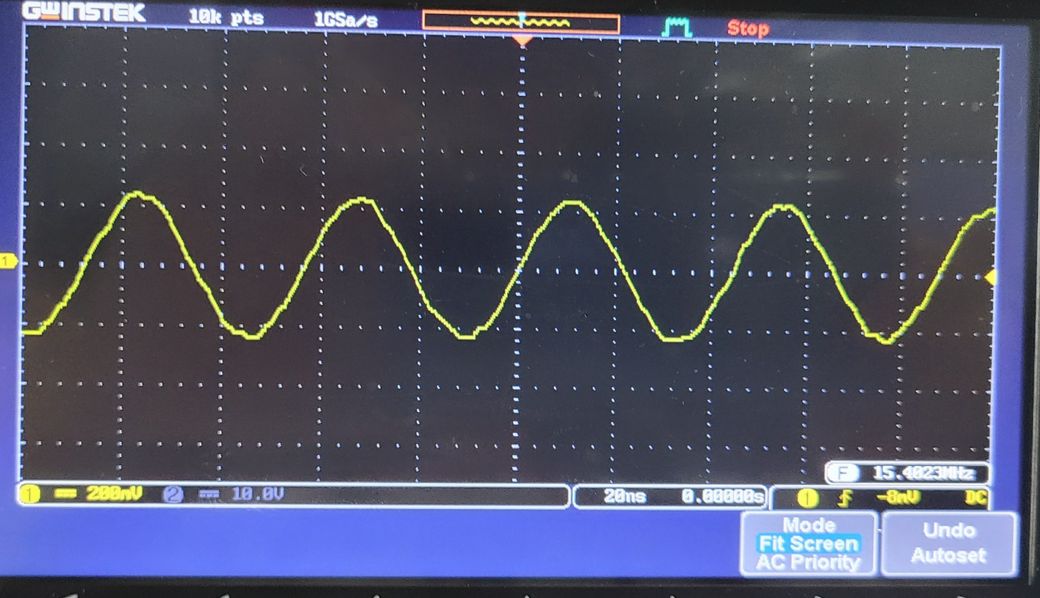

두번째사진(사인파) :
time/div는 20ns(나노초)입니다. 주기 측정시 가로 칸수 x20ns로 주기 계산
volt/div는 200mV로 한칸이 0.2V입니다. 파형 높이 약 2.5칸이면 약0.5V진폭입니다.
주파수는 화면 오른쪽에 15.4MHz로 표시됩니다.

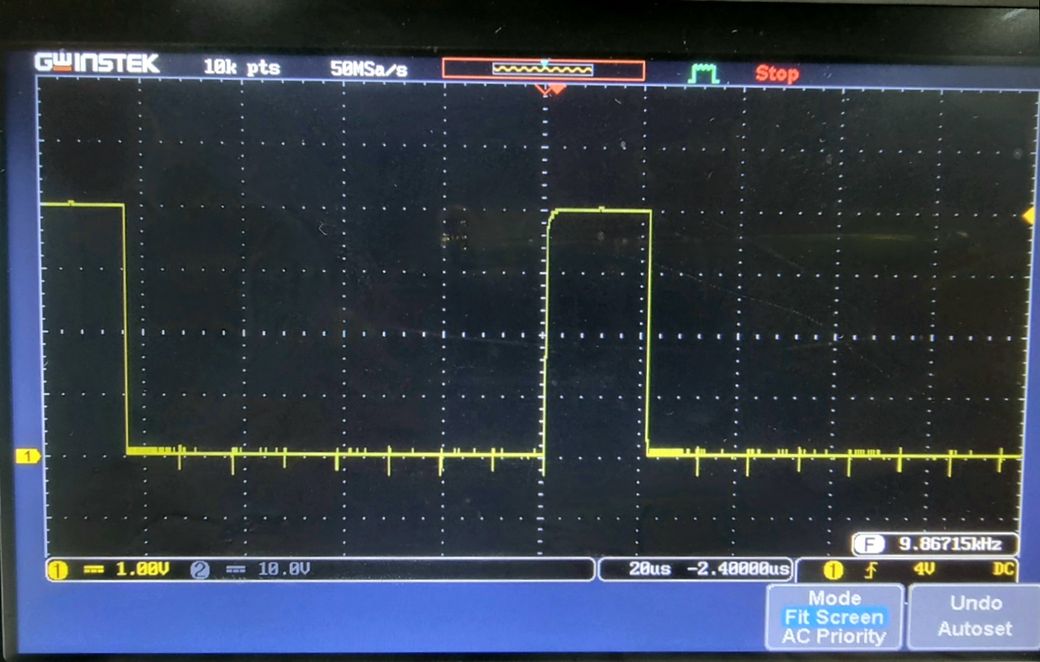

세번째사진(펄스) :
time/div 20us입니다. 주기를 칸수 x20μs로 환산하면 약 100~110μs주기입니다.
volt/div는 1.00V 이며, 파형 최대 높이는 약 3칸, 즉 약 3V진폭입니다.
화면 오른쪽아래에 주파수 9.86kHz표시
요약 :
time/div(수평축)는 가로 한칸당 시간 단위(microseconds,nanoseconds)를 화면 아래 중앙에서 본다
volt/div(수직축)는 세로 한칸당 전압 크기이고, 화면 왼쪽 아래에서 확인
주파수는 주기(time/div x 칸수)의 역수로 계산하거나 화면 우측 하단 표시 확인
