회로 배선도 그려주릴분을 구합니다, 회로도 보고 배선도만 그려주세요

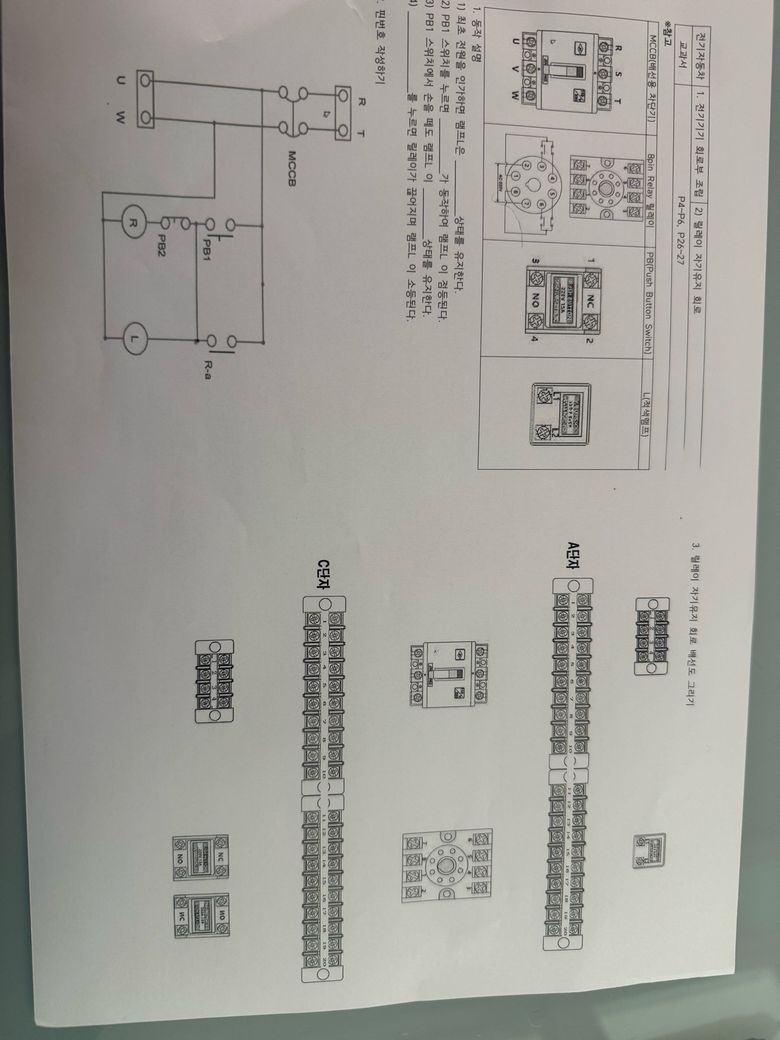

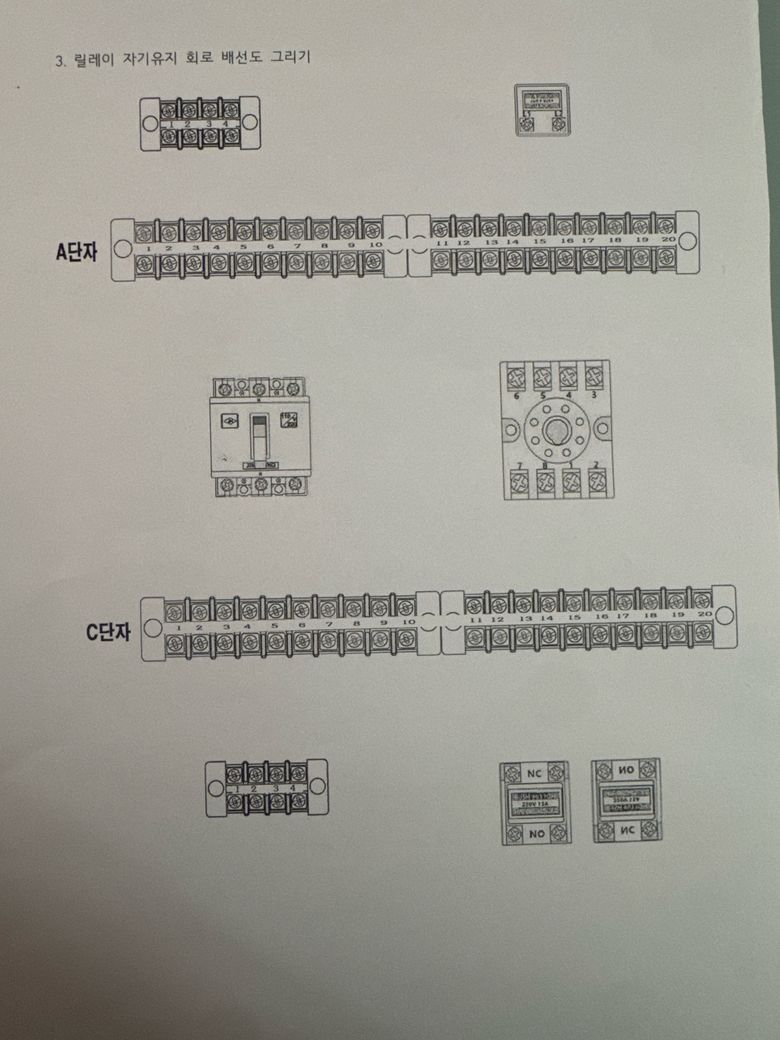

릴레이 자기유지회로 배선도 그려야 하는데 모르겠어요
간곡히 도움을 청하겠습니다
학교 과제인데 잠만 자서 하나도 모르겠습니다
너무사고에요..
1개의 답변이 있어요!
안녕하세요. 조규현 전문가입니다.
질문자님의 회로도 기반 배선도 작성은 가능합니다. 먼저 회로도에서 릴레이 코일, 전원 공급 장치, 스위치, 그리고 자기유지 회로의 접점 위치를 확인하세요. 전원선은 릴레이 코일의 한 단자에 연결하고, 스위치는 다른 단자에 연결해야 합니다. 자기유지 회로는 릴레이의 일반개방 접점(NO)을 통해 코일에 전압이 지속적으로 공급되도록 구성해야 합니다.
특히 릴레이의 전압 등급과 전류 용량을 확인해 과부하가 발생하지 않도록 주의해야 합니다. 배선 시 절연 처리와 정확한 접선이 필수적입니다.
질문자님의 과제가 어렵다면, 회로도의 각 요소를 순서대로 분석해 보고 배선도를 작성해 보세요. 참고 부탁드립니다.
