전기기사 실기 문제 대칭분 불평형 구하는방법 질문드려요

Question

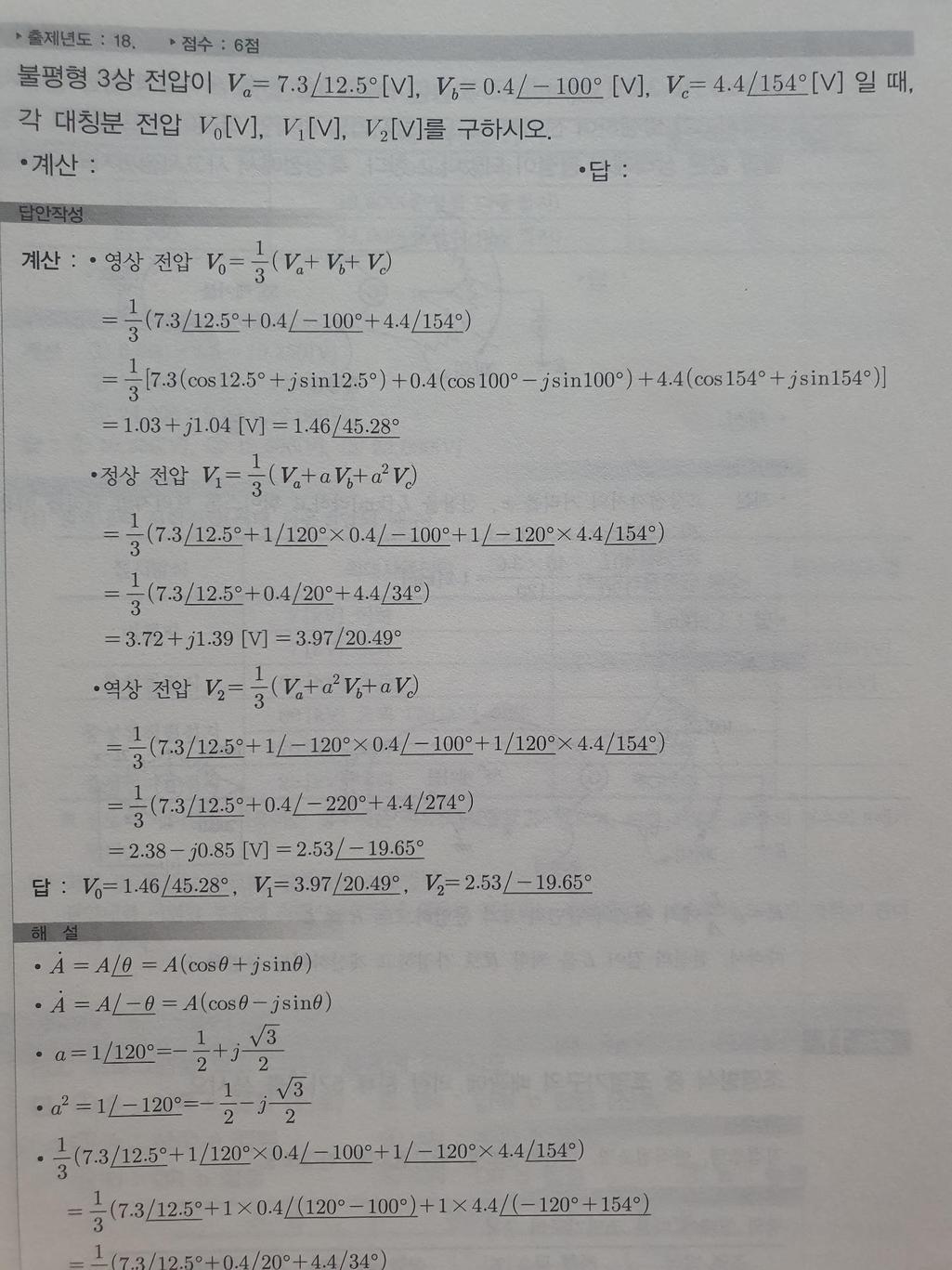

전압과 전류 대칭분 불평형 값구하는 공식이 같은걸로 알고있는데 어떨때는 1/3이 들어가고 어떨때는 안들어가는거같은데어떤 문구에서 들어가고 안들어가고 차이인가요?사진봐주시고 답변좀 해주세요

•
•

Answer 1

안녕하세요. 박준희 전기기사입니다.

전압 및 전류의 대칭분을 계산할 때 1/3이 들어가는 공식과 그렇지 않은 공식이 헷갈리는 이유는, 구하고자 하는 것이 비대칭분 전체의 대칭분인지, 아니면 특정 상의 대칭분인지를 구분해야 하기 때문이죠.

감사합니다.

Answer 2

안녕하세요. 김준연 전기기사입니다.

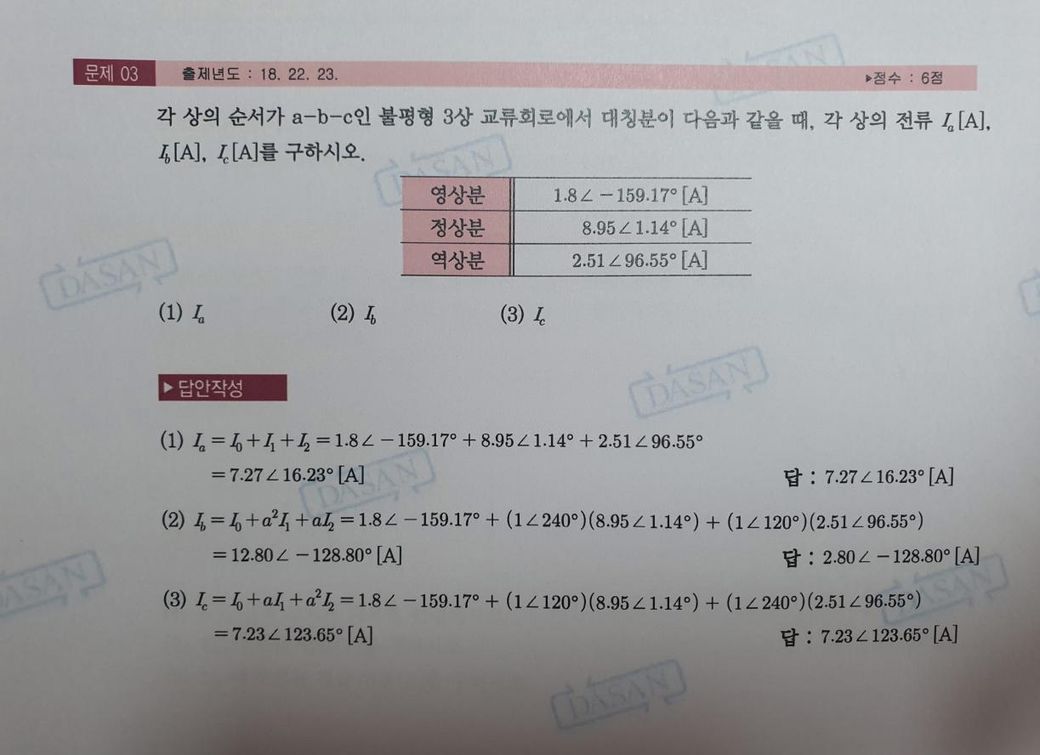

두문제에는 차이가 분명히 있습니다. 1/3 곱하지 않는 전류 문제에는 각상전류를 구하는방식이며, 1/3곱하는 방식에는 영상전압 정상전압 역상전압을 구하는 문제입니다. 문제 해석을 보시는게 아니라 어떤 문제를 묻고 무엇을 주워졌을떄 1/3 을 곱하는지 곱하지 않는지를 파악하셔야 할것같습니다.

제 답변이 도움이 되셨으면 좋겠습니다

Answer 3

안녕하세요. 하성헌 전기기능사입니다.

이러한 전기기사 실기의 문제의 경우 기본 공식은 각 전압의 합에 1/3을 곱해주는 것이 기본공식입니다. 다만 3상이 아닌 단상일 경우 이때는 1/3을 제외하고 문제를 풀어주면 됩니다. 또는 만약 이러한 성분에 대한 계산의 결과 값을 주어주는 경우에는 단순 대입만 하면 되는 상황이라면 1/3을 곱해주지 않고 그냥 계산을 진행하는 것이 맞습니다. 따라서 문제의 의도에 맞게 문제를 풀어가시면 될 것으로 보여집ㄴ디ㅏ.
