해당 문제의 설계 계산서가 궁금합니다
기어,축,하우징,커플링이 대한 설계 계산서가 필요합니다.. 수치값을 알아야하는데 영 쉽지않네요 부탁드리겠습니다...
1개의 답변이 있어요!
안녕하세요. 서종현 전문가입니다.

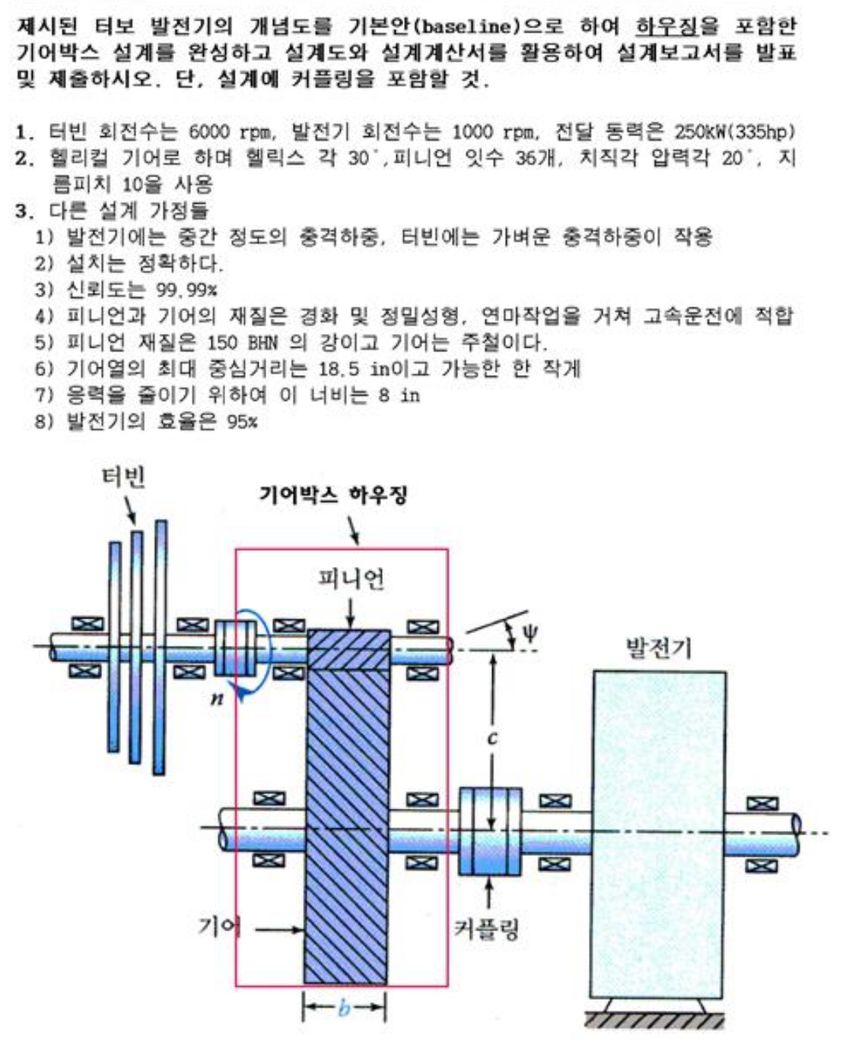

요청하신 터빈 발전기 기본안 설계에서 기어,축,하우징,커플리에 관한 설계 계산서 핵심 내용을 간략히 안내해 드립니다.
기어 설계
기어 기어폭, 재질, 피치, 강도 계산은 기어 하중, 접촉 응력, 피로강도 기준으로 진행합니다.
헬리컬 기어 각도(30˚), 피니언 36개 이빨, 압력각 20˚,재질 경화 처리 조건을 적용하여 강도 및 내마모성 계산합니다.
최대 중심거리, 치차 및 중량 고려한 기어 맞물림 효율(약95%)반영합니다.
축 설계
터빈 및 발전기의 회전수를 바탕으로 회전축 지름 산정, 굽힘 및 비틀림 응력 계산(고속 회전에 적합하도록 피로해석 포함)
충격하중과 진동 특성을 고려한 충분한 안전율 적용 필요합니다.
하우징 설계
열팽창, 외력 및 회전 부하를 견딜수있도록 강성과 내구성 평가
기어박스와 터빈 간의 중간 충격 하중을 분산시키도록 설계합니다.
커플링 설계
최대 허용 축 편심과 회전 불균형을 보정하는 유연성 확보가 핵심입니다.
토크 전달 효율성(최대95%)과 내구성을 위한 소재와 구조 계산 필요합니다.
자세한 수식과 수치는 기계요소 설계 참고서 및 관련 논문, 기계설계 표준에 기반하여 각 하중조건과 재료 특성에 따라 산정합니다. 설계 소프트웨어(CAD/CAE)와 함께 검증이 권장됩니다.
