접지저항관련 문제에 대해 여쭤봅니다.

Question

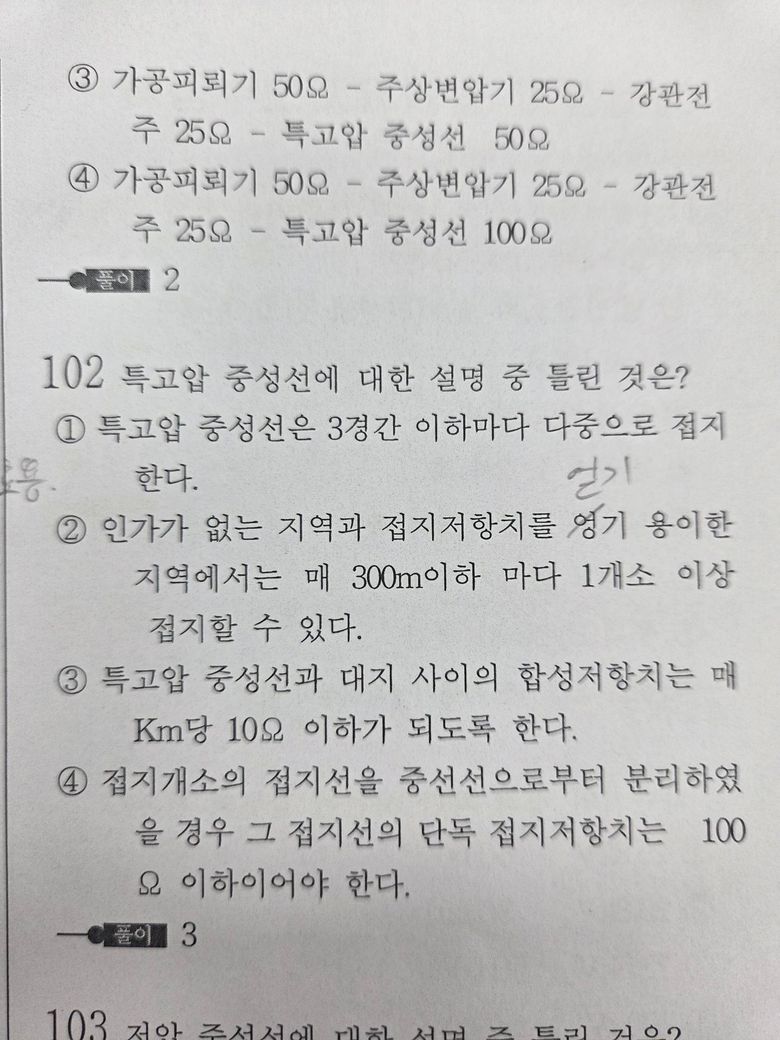

안의 내용이 맞는 내용인가요?

두번째 사진의 3,4번중 4번도 틀린게 되지 않습니까?

문제의 오류인가요? 도저히 모르겠네요.

•
•

Answer 1

안녕하세요. 김종식 전기기사입니다.

정답은3번이맞습니다.

1km당 합성저항 10옴이하가 틀렸고

실제기준은 15옴이하입니다.

4번의 “각 접지개소 단독 접지저항 100Ω 이하”는 맞는 내용입니다.

즉, ④는 맞고 ③만 틀린 문제로 보시면 됩니다.

한전 배전선로의 특고압 중성선 다중접지 기준을 묻는 문제로 보는 게 맞습니다.

Answer 2

안녕하세요. 송원철 전기기사입니다.

맞습니다. 설비규정에 따르면 특고압 다중접지에서 중성선을 분리했을 때의 단독 접지저항 기준은 15kV 이하일 때 150옴 이하이고 25kV 이하일 때 300옴 이하가 규정입니다.   4번에서 말하는 100옴 이하는 기준에 없는 잘못된 수치로 보여지고 오답이 맞습니다. 대지와의 합성 접지저항 기준을 10옴이라고 설명한 3번도 실제 규정인 15옴 또는 30옴 이하와 다르기 때문에 결과적으로 둘다 오답입니다. 문제 오류 같습니다
