회로이론 임피던스 파라미터에 대해서 질문 드립니다.

Question

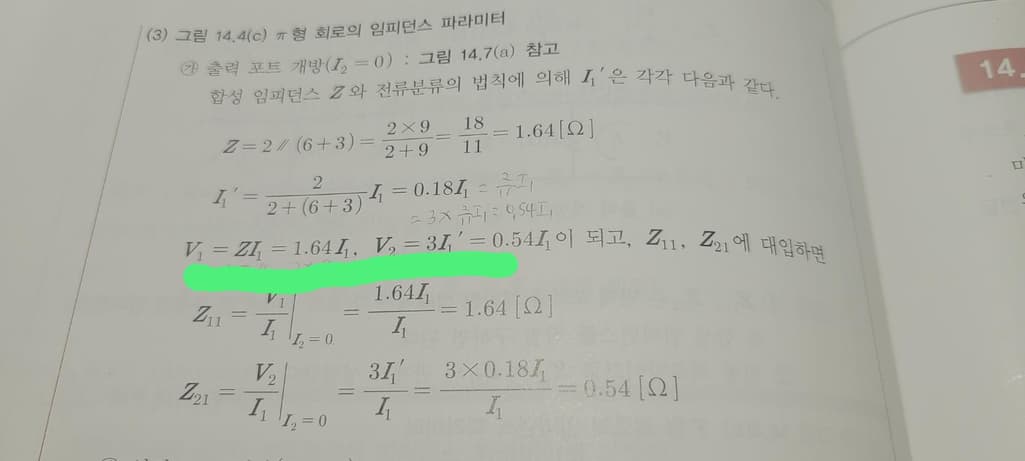

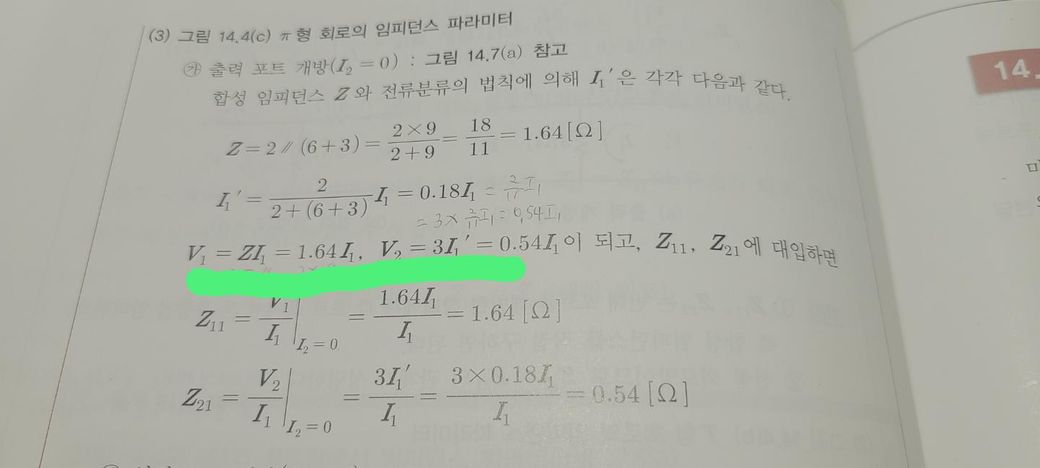

1. V1=ZI1이고 V2=3I1'인지 설명 부탁드립니다.

2. 왜 V1은 합성저항해서 구하고 V2는 분기해서 구하는지 설명 부탁드립니다.

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

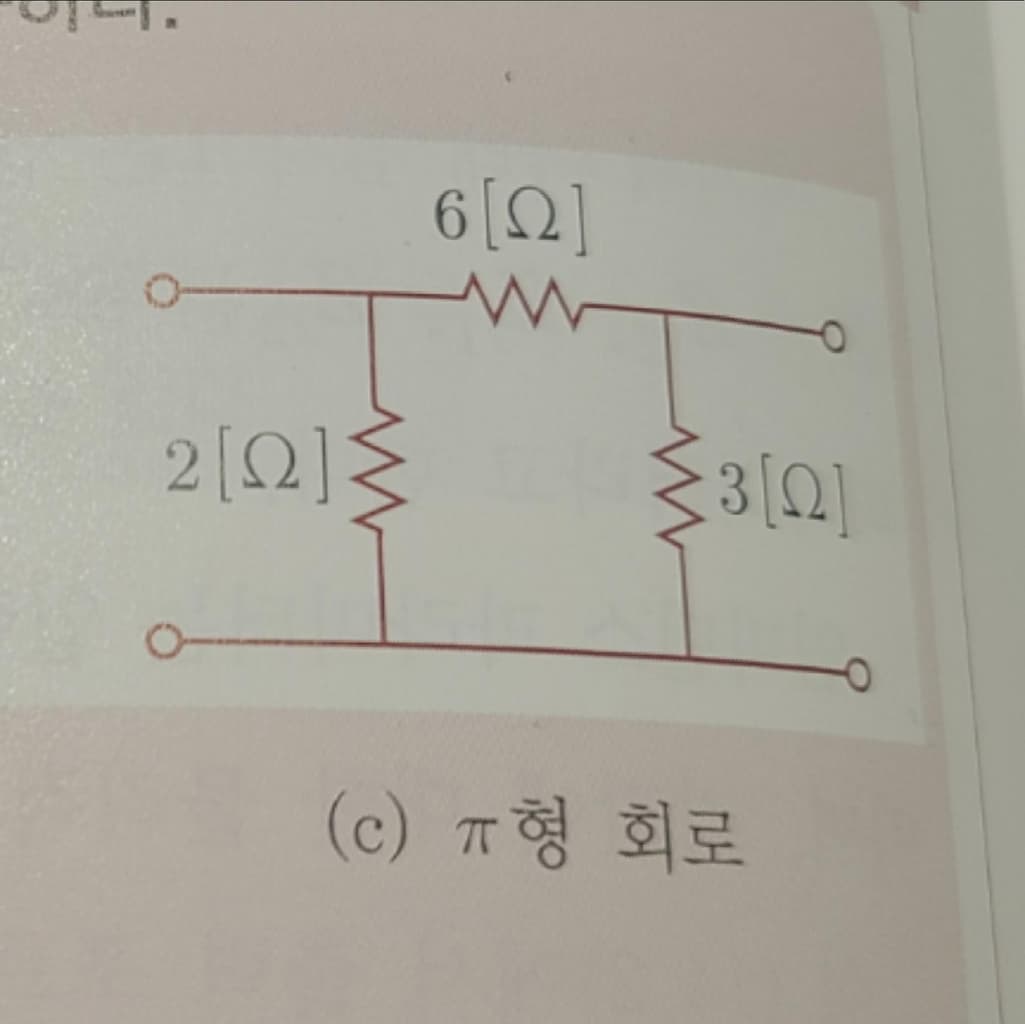

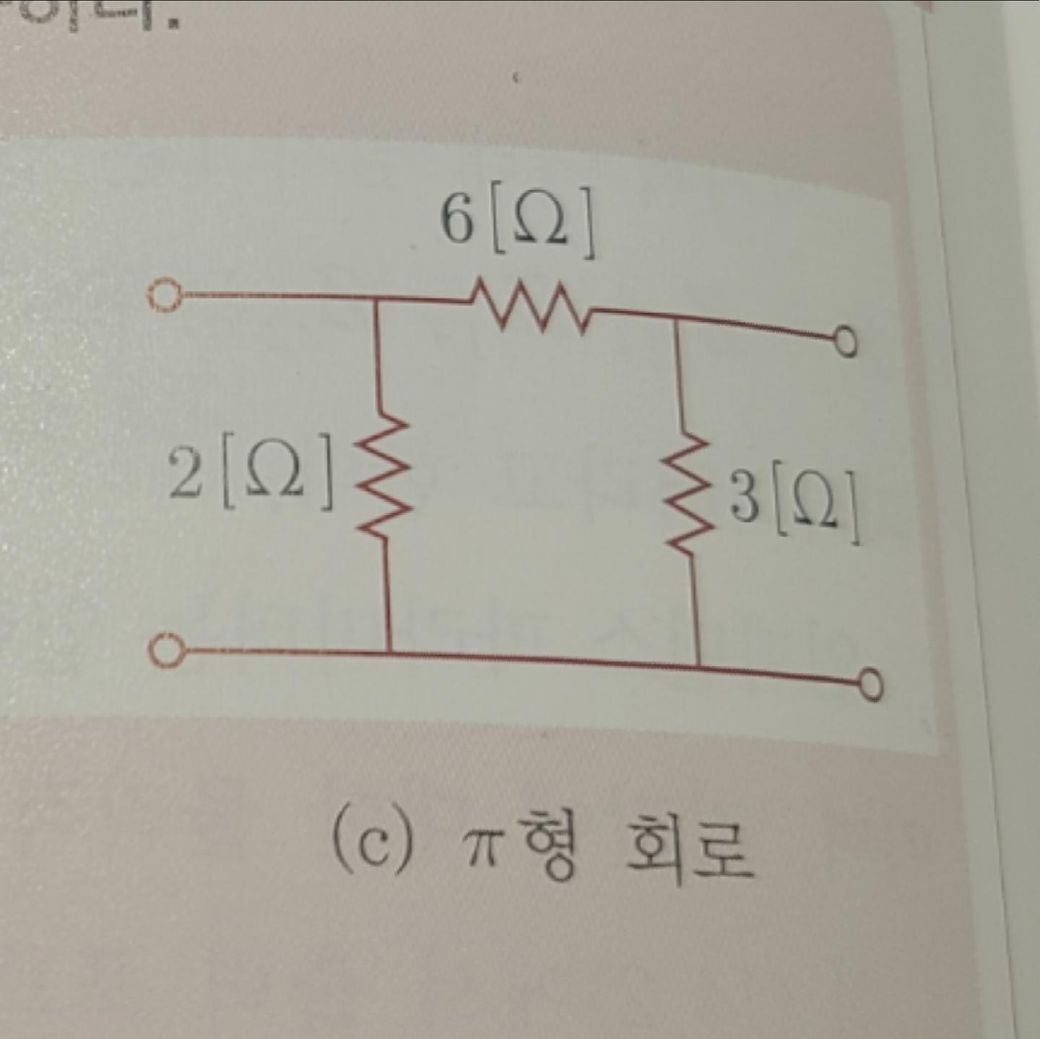

1. 입력전류 I1​ 흐림은 전류 2Ω 과 저항 6Ω,3Ω이 직렬 저항이 두 갈래로 나누어 흐르게 되고

   출력 포트 2가 개방되어 있기에 3Ω 저항은 직렬로 연결되어 하나의 가지를 형성하고 있기에

   6Ω을 통과한 전류는 3Ω을 거쳐야만 회로로 다시 돌아올 수 있습니다.

   따라서 입력 포트 1에서 보자면 2Ω 저항과 6Ω,3Ω 직렬 저항이 병렬로 연결된 형태가 됩니다.

1. V1는 입력 단에서 본 회로 전체의 특성을 내고 있어 합성 저항을 사용합니다.

V2는 입력 전류가 회로 내에서 분배되어 특정 위치에 전압을 유기함에 따라

전류 분배 법칙과 해당 저항 옴의 법칙을 적용합니다.
