커피머신 솔레노이드 밸브 문제 해결법 알려주세요
안녕하세요 커피머신 밸브가 망가져서 사진에 밸브로 바꿨는데요 머신이 압력을 못 밀어주네요.
부품끼리 호환이 안되는건지 제가 연결을 잘못한건지 답변 부탁드립니다.
1개의 답변이 있어요!
1. 부품 호환성 문제 (가장 큰 원인)
사진을 비교해 보면 두 밸브의 사양이 다릅니다.

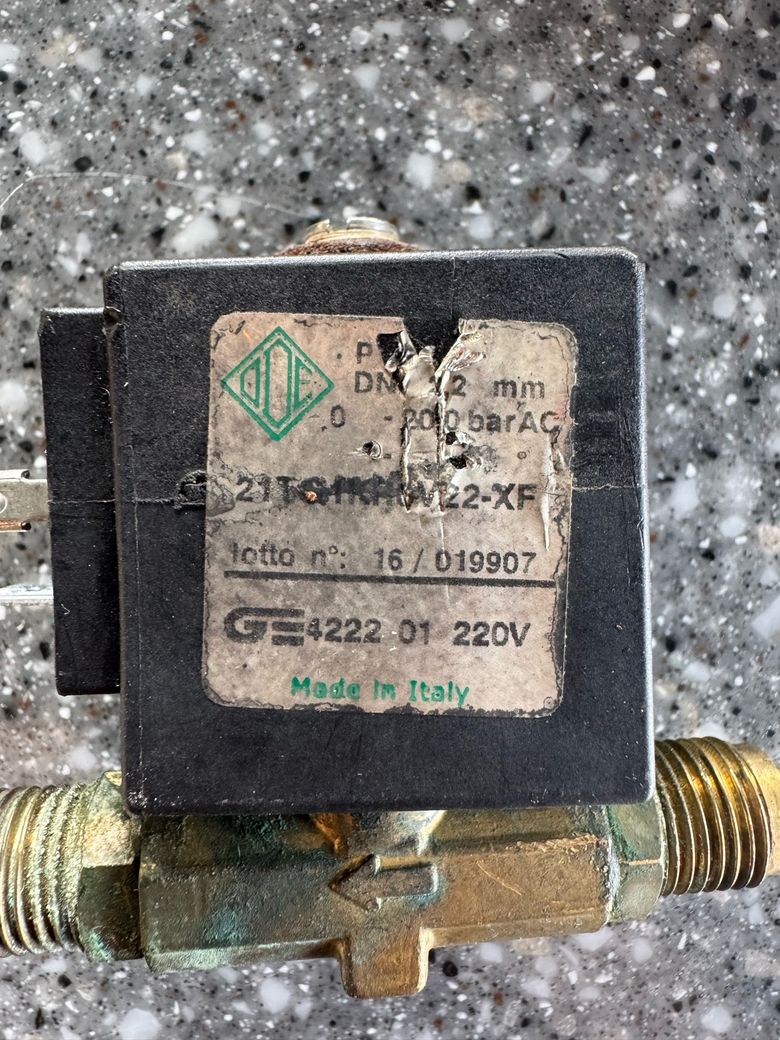

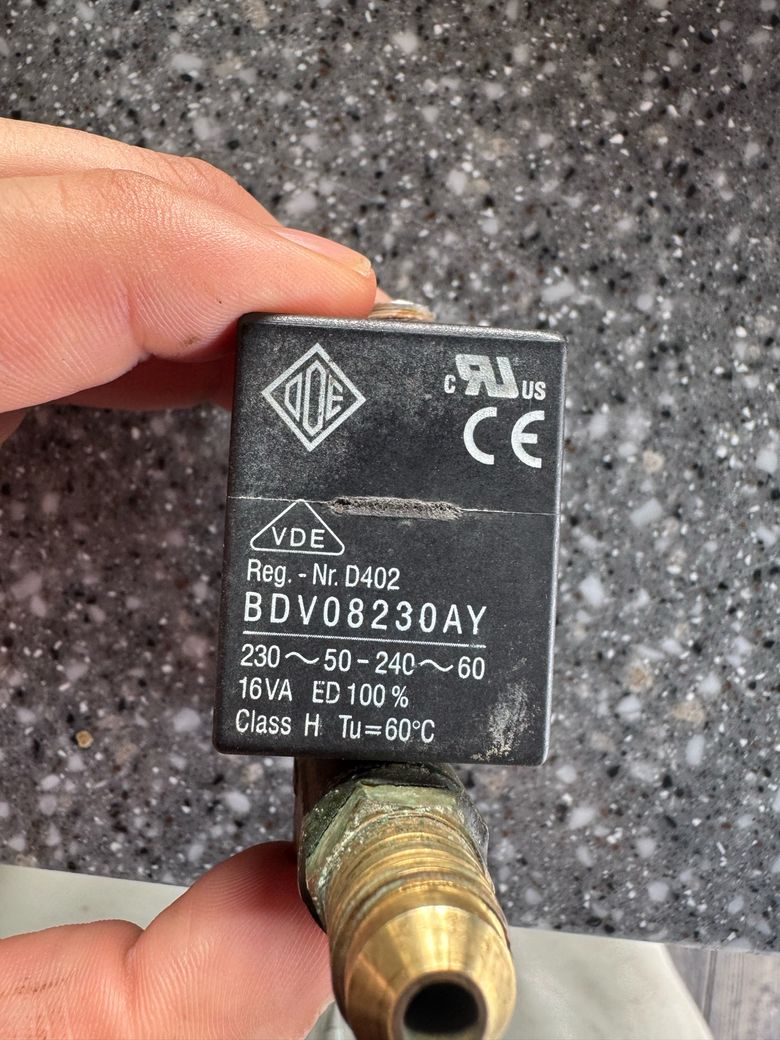

• 기존 부품 (ODE사 제품 - 사진 2, 3번):
• 이 밸브는 이탈리아 ODE사의 제품으로, 보통 3-Way(3방향) 솔레노이드 밸브인 경우가 많습니다. 추출 후 남은 압력과 물을 배수구로 빼주는 역할을 합니다.
• 라벨을 보면 압력 범위가 0 ~ 20 bar까지 견딜 수 있도록 설계되어 있습니다. 에스프레소 머신의 추출 압력(보통 9~15 bar)을 충분히 견디는 사양입니다.

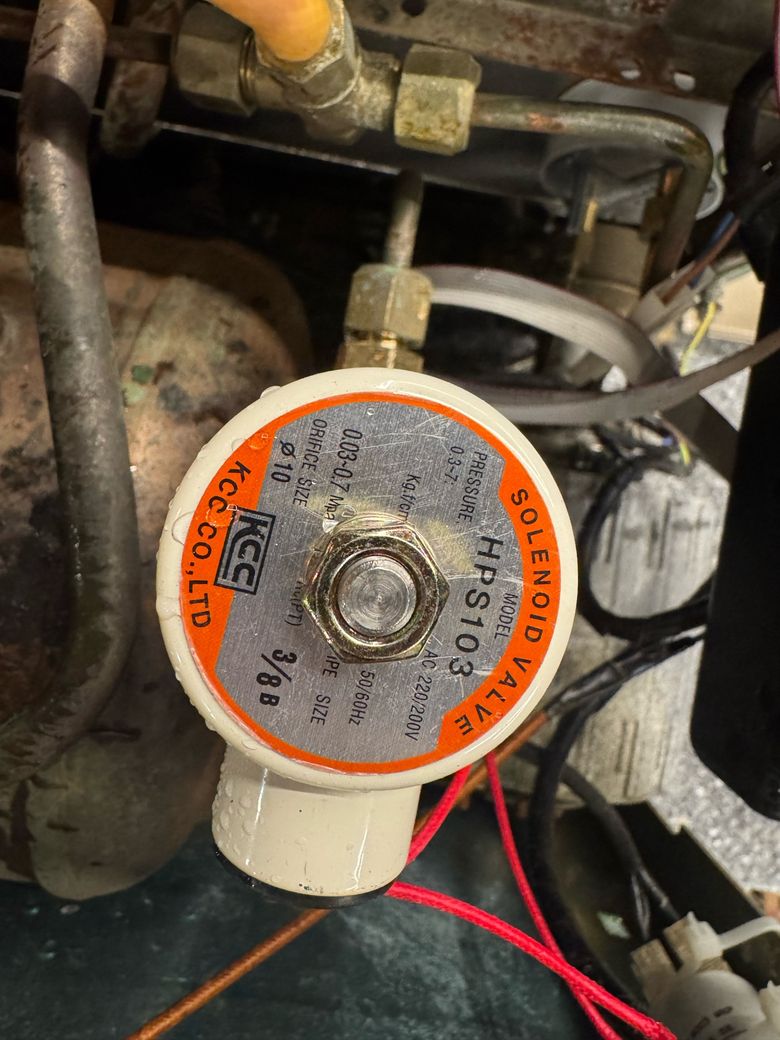

• 교체한 부품 (KCC HPS103 - 사진 1번):
• 이 제품은 국산 KCC사의 범용 솔레노이드 밸브입니다.
• 문제점: 라벨에 적힌 PRESSURE(압력) 수치를 보시면 0.03 ~ 0.7 MPa라고 되어 있습니다. 이를 bar로 환산하면 약 0.3 ~ 7 bar입니다.
• 결과: 커피머신이 추출을 위해 9 bar 이상의 압력을 가하면, 이 밸브의 허용 범위를 넘어서게 됩니다. 압력을 견디지 못하고 새거나, 내부 스프링 장력이 맞지 않아 밸브가 제대로 열리지/닫히지 않을 수 있습니다. 즉, 고압용이 아닌 저압용 밸브를 장착하신 상태입니다.
2. 구조적 차이 (2-Way vs 3-Way)
• 사진 2번의 ODE 밸브 몸체를 보면 하단에 화살표가 있고 위쪽이나 옆으로 연결되는 구조가 더 있을 수 있습니다. 만약 기존 밸브가 3-Way 방식인데, 새로 산 KCC 밸브가 입구와 출구만 있는 2-Way 방식이라면 머신은 압력을 제대로 형성하거나 배출하지 못해 작동 불능 상태가 됩니다.

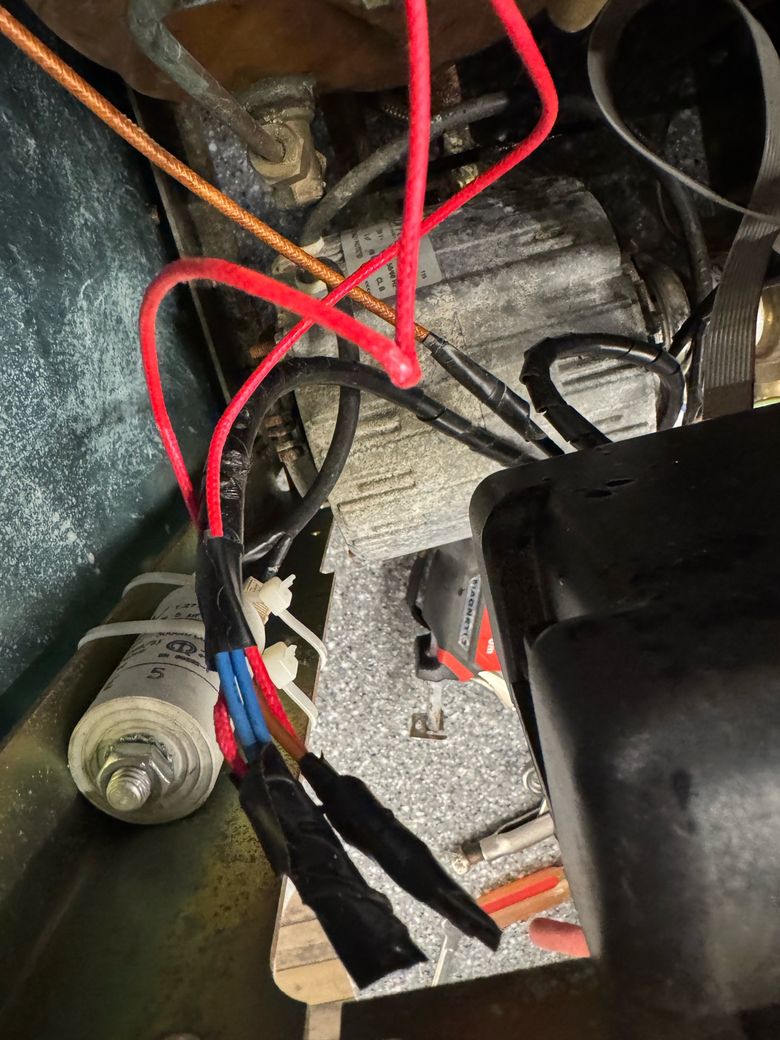

3. 전기적 연결 확인 (사진 4번)
• 현재 배선 사진을 보면 절연 테이프로 마감이 되어 있는데, 솔레노이드 밸브는 전원이 인가될 때 '탁' 하는 소리와 함께 자석의 힘으로 밸브를 열어줘야 합니다.
• 만약 전압(220V)은 맞더라도, 밸브 내부의 코일이 고압(커피 추출 압력)을 이기고 플런저를 들어 올릴 만큼 힘이 강하지 않다면 전기가 들어가도 밸브가 열리지 않습니다.
✨해결 방법 및 제안✨
1. 부품 재구매 권장:
현재 장착하신 KCC HPS103 밸브는 커피머신의 고압 추출용으로는 적합하지 않습니다. ‘기존 ODE 밸브의 모델명(21TG... 등)을 정확히 확인하여 동일한 사양(최소 15~20 bar 견디는 제품)으로 구매하셔야 합니다.
2. 오리피스(Orifice) 크기 확인:
사진 1번 제품은 오리피스(구멍 크기)가 10mm로 매우 큽니다. 커피머신용 밸브는 보통 1.5mm ~ 2.5mm 정도의 정밀한 제품을 사용합니다. 구멍이 너무 크면 압력 형성이 안 됩니다.
3. 전문가 도움:
배선 연결 부위가 습기가 많은 커피머신 내부에서 테이핑으로만 되어 있으면 누전의 위험이 있습니다. 가급적 전용 커넥터를 사용하시거나 전문가의 점검을 받으시는 것이 안전합니다.
