회로의 Δ - Y 변환에 대해서 질문이 있습니다

Question

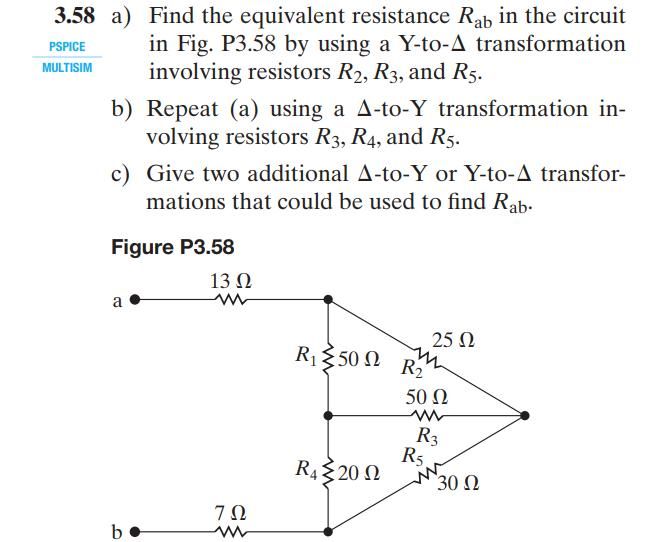

문제 답을 알고 싶은 건 아니고, a번에서 R2, R3, R5를 Y-to-∆로 변환하라는데, 저 모양을 어떻게 Y로 봐야 할까요? R3를 y축 대칭이동 시켜서 Y가 왼쪽으로 90도 회전한 모양으로 봐야 하나요, 아니면 Y가 아래로 뒤집히고, R2가 위쪽을/R3와 R5가 아래쪽을 보는 Y모양으로 봐야 할까요?

•

Answer 1

안녕하세요. 조일현 전문가입니다.

세 저항이 한 점에 만나는 구조라면 어떤 방향이든 Y형으로 간주할 수 있습니다.

질문처럼 R2, R3, R5가 한 점에서 만나는 구조라면 Y형이 맞습니다.

Y의 방향은 중요하지 않으며 R3를 Y축 대칭 이동하거나 Y가 왼쪽으로 90도 회전한 모양 이거나 뒤집힌 모양이든

모든 Y 형으로 볼 수 있습니다.

즉 Y형의 방향은 신경 쓰지 말고 세 저항이 한점에서 만나는 구조만 확인하면 됩니다.
