크레인 빔 보강은 어떤 식으로 하는 건가요?

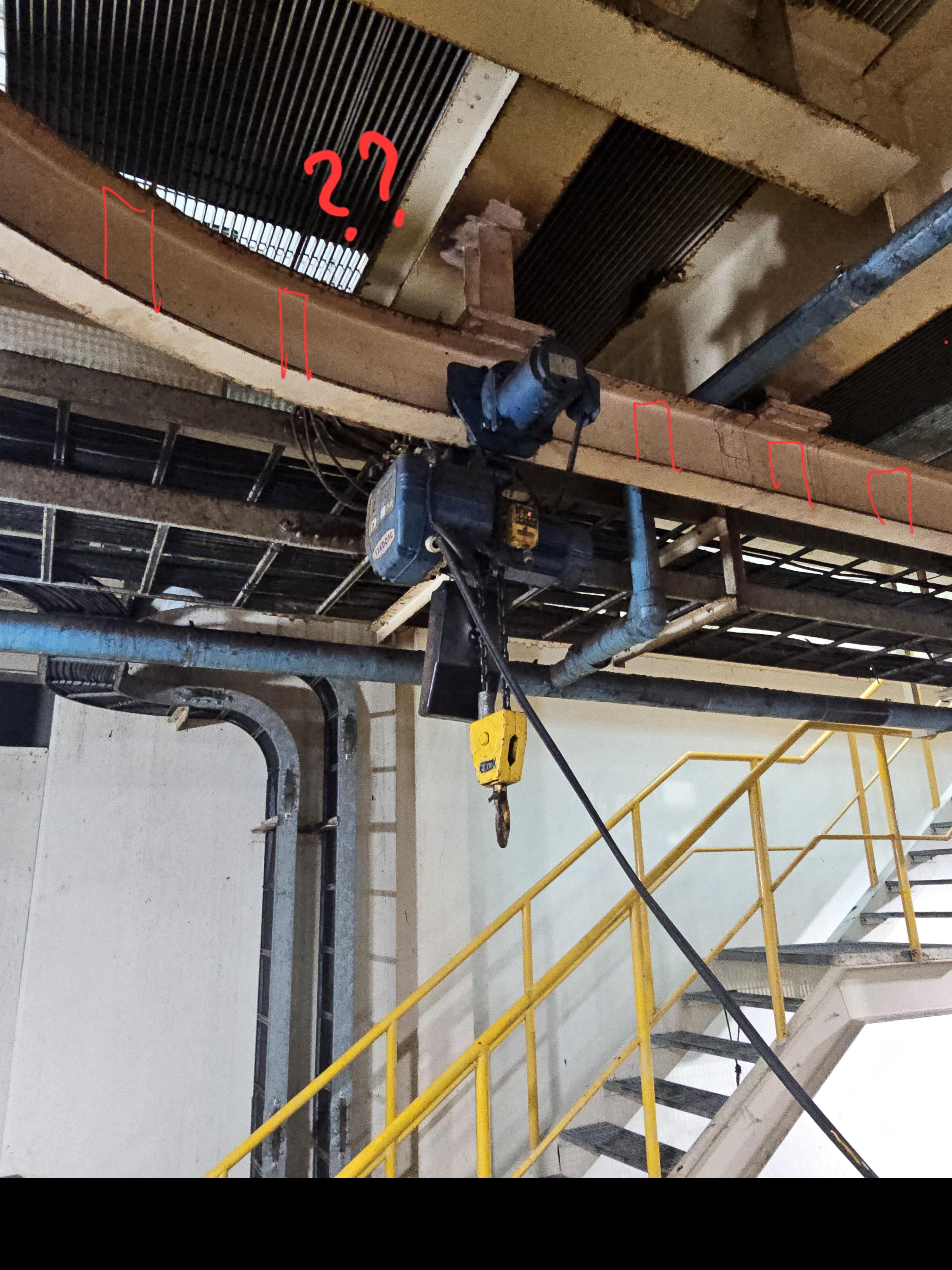

크레인 빔에 추가적으로 철판을 용접해서 보강한다는데.. 저 빔에 어떻게 철판 용접을 해야 보강이 된다는건지 모르겠어요... 사진처럼 세로로 넣는건가요??
안녕하세요. 서종현 전문가입니다.
보통 크레인 빔 보강은 빔의 휨 강도를 높이기 위해 철판을 빔의 플랜지(윗면 또는 아랫면) 또는 웹(세로판 부분)에 추가로 용접하는 방식으로 진행합니다. 사진처럼 세로로 철판을 넣는 경우도 있지만, 보강 목적과 설계에 따라 다릅니다.
보강 철판 용접 방식
플랜지 보강 : 빔 상하부 플랜지에 철판을 덧대어 용접해 단면 2차 모멘트를 증가시켜 휨 강도를 높입니다.
웹 보강 : 빔의 세로판(웹)에 세로 또는 가로 방향으로 철판을 붙여 강도를 보강합니다.
코너 보강 : 빔 모서리나 응력 집중 부위에 보강판을 용접해 국부적인 강도를 높이기도 합니다.
사진에서 표시한 세로 방향 철판 용접은 웹 보강에 해당할수있으며 빔의 휨과 전단 하중을 동시에 견디도록 설계됩니다. 보강 철판은 용접 부위가 충분히 넓고 견고하게 연결되어야 하며, 용접 품질과 용접 방법도 매우 중요합니다.
참고
보강 철판은 빔의 변형을 줄이고 하중 지지 능력을 향상시키는 역할을 합니다.
설계시 구조 엔지니어가 하중 분석후 적절한 위치와 크기를 결정합니다.
용접 방향과 위치는 하중 방향과 빔의 응력 분포에 따라 달라집니다.
즉, 세로로 넣는 경우도 있고 상황에 따라 가로 또는 플랜지 쪽에 붙이는 경우도 있으니 정확한 보강 방법은 설계도와 하중 조건에 따라 결정됩니다.
안녕하세요. 김민규 전문가입니다.
보강되는 방향에 따라 보강의 특성도 달라지게 됩니다. 빔의 높이 방향일 경우 휨 강도를 보강해주고, 가도 방향의 경우 전단 및 비틀림을 보강해 주게 됩니다.
안녕하세요. 조일현 전문가입니다.
해당 하는 곳에 수직 스티프너 방식으로 보강합니다.
이는 주로 웨브의 전단 좌굴을 방지하여 집중 하중을 받는 곳에 변형을 막기 위해 사용되고 있습니다.
수직 스티프너는 아래 사진과 같습니다.
