임피던스 매칭을 위해 저항을 추가했을 때 값을 더해주는 방향이 궁금합니다.

Question

안녕하세요. 임피던스 매칭의 개념이 헷갈려서 문의드립니다.

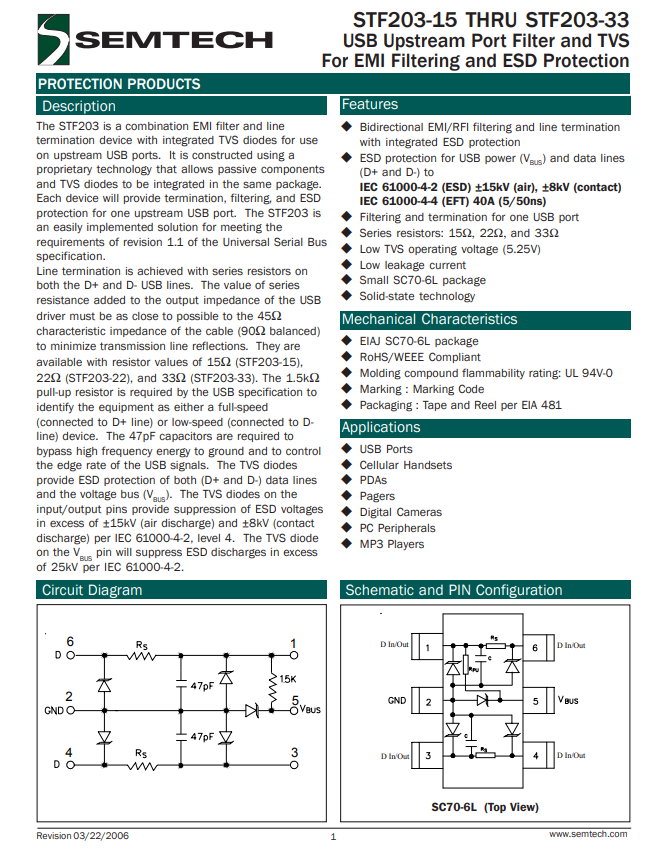

위 사진은 STF203-33이라는 USB 업스트림 필터의 데이터시트입니다.

설명을 보면 내부에 임피던스 매칭을 위해 33옴의 직렬 저항을 가지고 있다고 되어 있습니다.

그리고 USB 2.0의 기준 임피던스는 45옴이라고 합니다.

이때 USB드라이버 출력단 임피던스가 12옴 일때 임피던스 매칭이 이루어질 것으로 보입니다.

USB드라이버(12옴) + 필터저항(33옴) = USB케이블 (45옴)

시리즈 저항을 임피던스 매칭을 위해 달았을 때 더해지는 위치의 기준이 있나요?

드라이버와 케이블 사이에 저항을 달면

예를 들어 USB드라이버(12옴) ↔ 필터저항(33옴) + USB케이블 (45옴)

이렇게 되서 임피던스 불일치가 더 심해질수도 있지 않나요?

계속 고민해봤는데 답이 안떠올라서 질문 드립니다.

•

Answer 1

안녕하세요. 박준희 전문가입니다.

시리즈 저항을 임피던스 매칭을 위해 달았을 때 더해지는 위치의 기준은 매칭이 직렬이냐 병렬이냐에 따라 저항추가하는 역할이 달라지죠.

직렬로하면 순수 플러스가 되고 병렬은 역수분에 1로 더해지는 효과가 직렬과 극히 다릅니다.
