전자회로1 다이오드 문제 풀어주실 분 구합니다!!

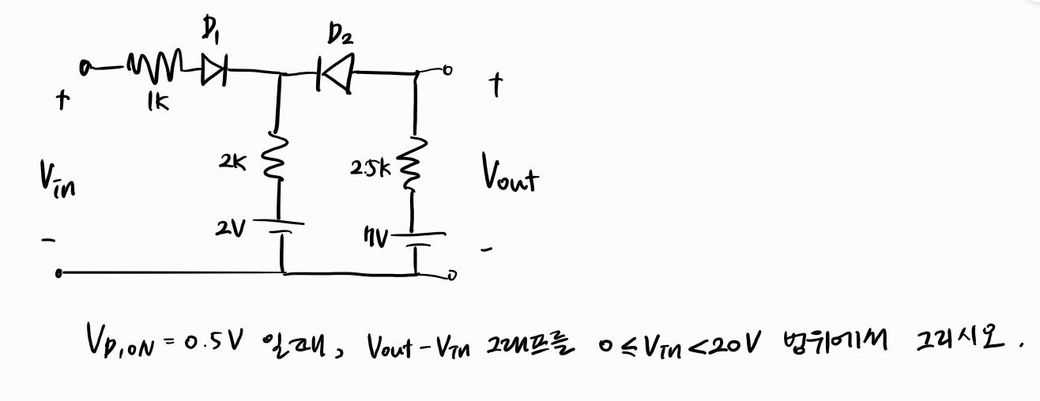

곧 시험인데 이 문제 vout-vin 그래프를 못 구하겠어요ㅠㅠ 사람 한명 구해주세요ㅜ 부탁드립니다!! D1,D2 둘다 문턱전압은 500mV로 가정하고 풀어주세요!
1개의 답변이 있어요!
안녕하세요. 조규현 전문가입니다.
다이오드 D1과 D2의 문턱전압을 각각 0.5V로 가정하면, 입력 전압 v_in과 출력 전압 v_out의 관계를 세 구간으로 나누어 생각할 수 있습니다. 첫째, v_in이 +0.5V 이상일 때 D1이 도통해 v_out은 v_in−0.5V만큼 선형적으로 증가합니다. 둘째, v_in이 -0.5V 이하일 경우 D2가 도통하여 v_out=v_in+0.5V만큼 선형적으로 감소합니다. 마지막으로 v_in이 -0.5V와 +0.5V 사이에 있는 경우 두 다이오드가 모두 차단되어 v_out은 일정하거나 거의 변하지 않는 평탄한 구간이 나타납니다. 따라서 그래프는 가운데 평평한 구간과 양끝에는 기울기 1인 직선 구간 두 개가 연결된 형태가 됩니다. 시험 준비를 위해 이 세 구간의 특성을 충분히 이해하고, 여러 입력값으로 직접 계산해 보는 연습을 하시는 것이 도움이 될 것입니다.
참고 부탁드립니다.
