안녕하세요. 황태현 전문가입니다.

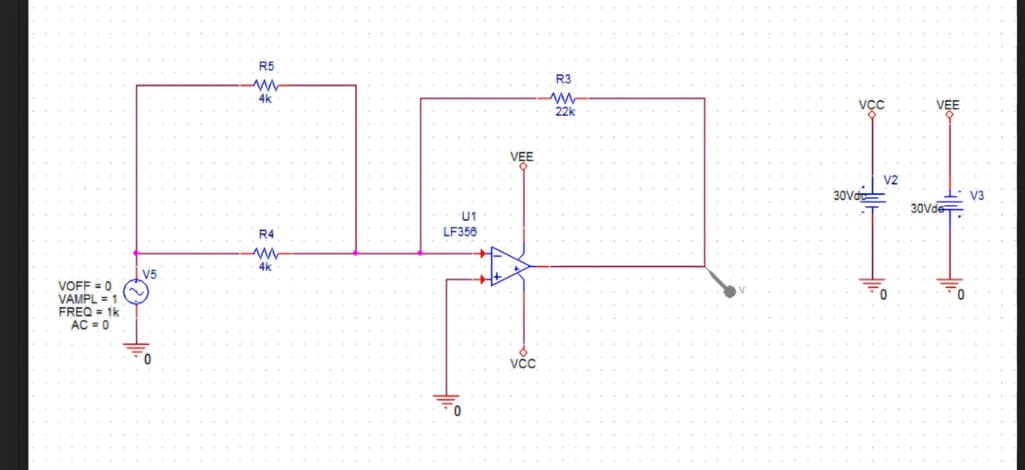

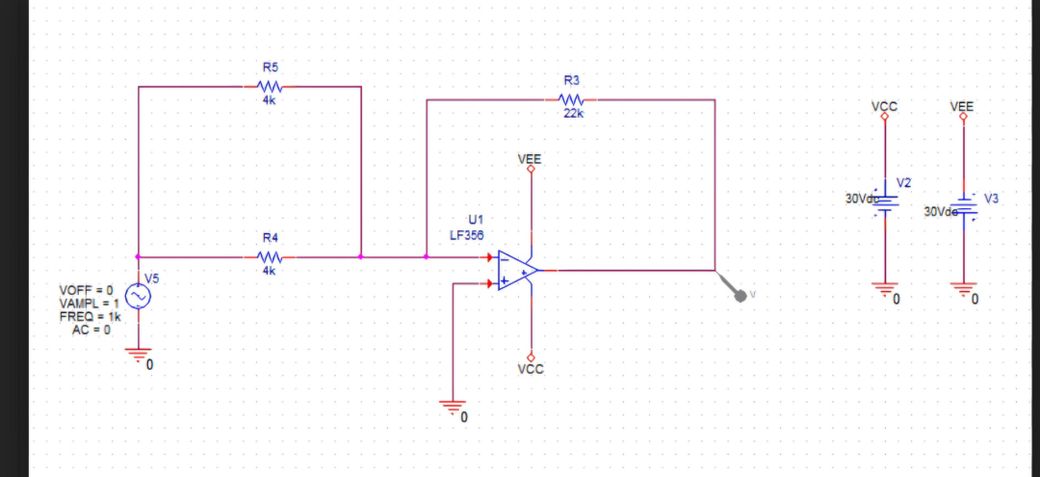

제공된 회로도는 입력 신호를 증폭하는 '비반전 증폭기' 회로입니다. 연산 증폭기(LF356)를 중심으로 저항들이 연결되어 입력 전압을 증폭된 출력 전압으로 변환합니다. R4와 R5는 입력 전압을 분배하고, R3는 증폭 정도(이득)를 조절합니다. V2와 V3는 연산 증폭기의 동작에 필요한 전원을 공급합니다.
감산기 회로
감산기 회로는 가산기 회로와 비슷하지만, 입력 신호 중 하나를 반전시켜 빼는 연산을 합니다. 브레드보드 구성은 가산기와 거의 같고, 추가로 반전 증폭기를 구성하거나 입력 신호를 반전시키는 방법을 사용합니다.
참고 자료 활용
인터넷 검색이나 전자 공학 교재를 통해 브레드보드 사용법, 가산기/감산기 회로 이론 및 실습 예제를 참고하면 더욱 쉽게 이해할 수 있습니다.
도움 되시길 바랍니다. 감사합니다.
