회로도 해석 질문(p형 모스펫 drain뒤 전압)

Question

유튜브에서 파워서플라이 만드는 영상으로 보던 도중 이해되지 않는 사진이 있어 질문 드립니다

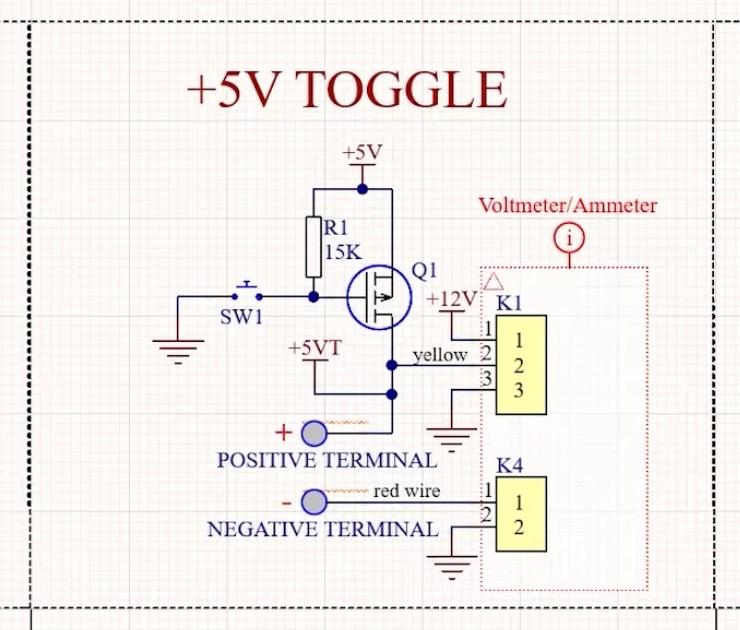

해당 회로도는 모스펫과 전류,전압계를 사용하여 5V 전원을 껐다 켤수있게하는 회로입니다

스위치를 풀업저항으로 P채널 모스펫Q1에 연결해 제어를 하는부분까진 이해 했습니다.

그런데 Q1 drain뒤에 +5vt가 연결되어있는게 이해되지 않습니다

drain뒤에 5v를 연결하면 터미널에 부하가 가해질때 위 모스펫 부분과 상관없이 +5vt -> positive terminal -> 부하 -> negative terminal -> gnd로 스위치와 상관없이 전원이 들어오지 않나요?

아래 링크는 해당 영상입니다

읽어주셔서 감사합니다

도움 부탁드립니다

유순혁 · Accepted Answer

안녕하세요. 유순혁 전문가입니다.Q1  P채널 MOSFET의 드레인 뒤에 5V가 연결된 것은 해당 MOSFET이 전원 공급을 제어하기 위한 설정입니다!MOSFET이 오프 상태일 때는 부하에 전원이 공급되지 않으며, Q1이 온 상태로 전환될 때만 전류가 흐르게 됩니다.
