차가 지나갈 때 교량이 흔들거리는데 괜찮나요

Question

교량 위에서 신호대기중일 때

큰 차들이 지나가면 진짜 심하게 흔들거려서

진짜 무너지는거 아닌가 생각이듭니다

진짜 안전한거 맞나요

Answer 1

안녕하세요. 염정흠 전문가입니다.

교량에 큰 차들이 지나갈 때 진동이 발생하는 것은 문제가 되지 않습니다. 대부분의 교량의 구조체는 한 덩어리가 아닙니다. 교각과 만나는 지점에는 주로 면진구조라고 하여 진동 주기를 길게 만들어서 지진이나 큰 차량으로 인한 진동을 줄여주게 만듭니다. 그렇기 때문에 교량이 진동을 할 수 있으며, 그 진동을 상쇄시켜주는 장치가 있다고 생각하시면 됩니다.

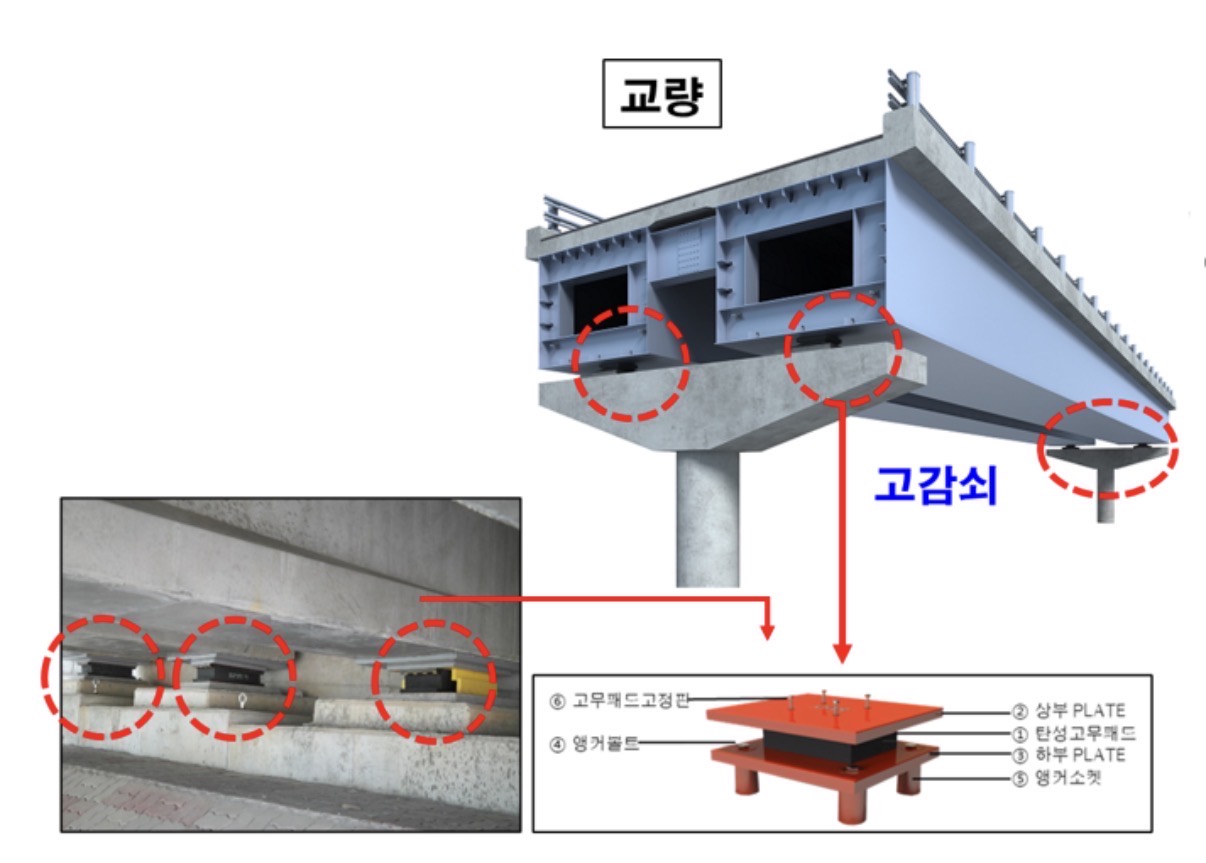

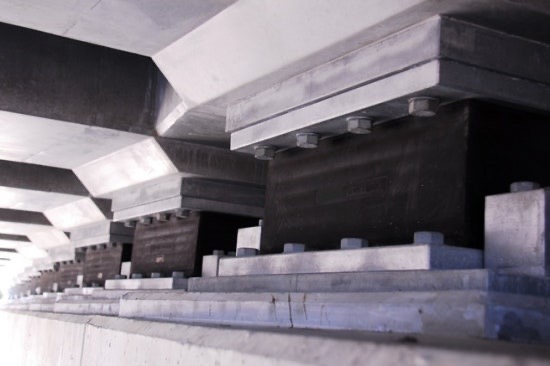

 이해를 돕기 위해서 사진을 첨부했습니다. 교각과 상부구조물 사이에 설치되는 면진구조물의 사진입니다.
