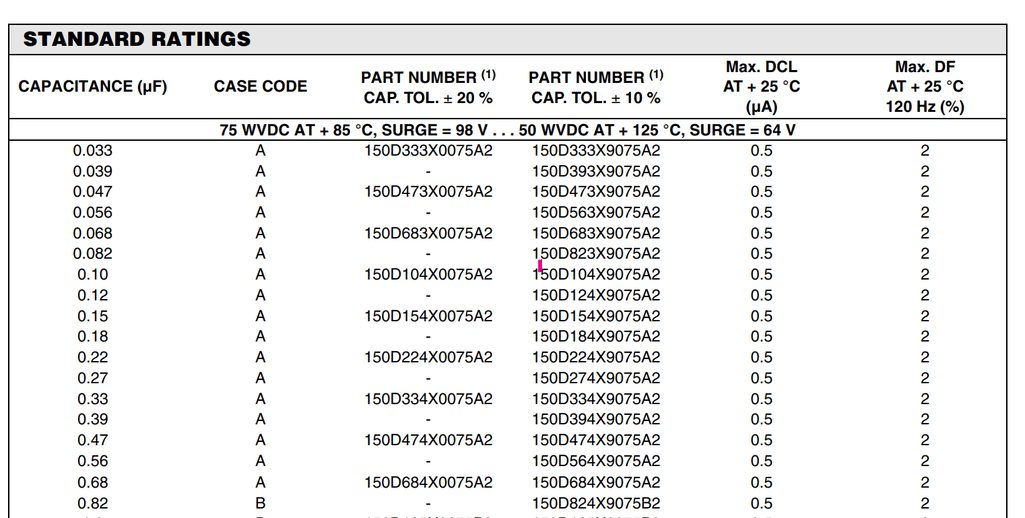

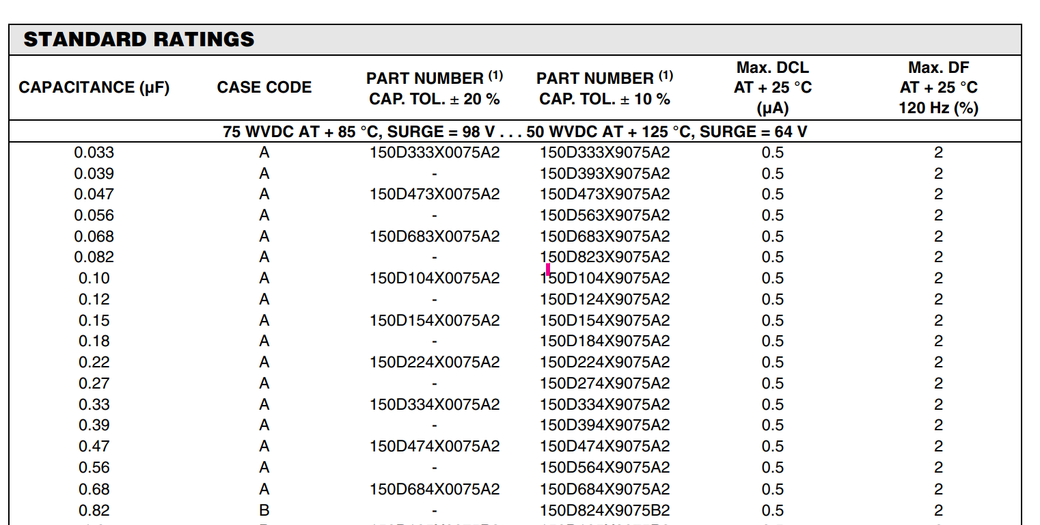

커패시터 데이터 시트를 보고있는데 어떻게 보나요?
안녕하세요 커패시터 대체품을 찾고 있는데 DCL 과 DF 가 뭔지 모르겠습니다
대체품을 찾으려면 어떤부분이 같아야 하는지 DCL 과 DF 값이 조금 달라도 되는지 질문드립니다.
2개의 답변이 있어요!
안녕하세요. 서종현 전문가입니다.
커패시터 데이터 시트에서 DCL(직류누설 전류)은 커패시터가 얼마나 전류를 새는지,즉 누설 전류량을 뜻합니다.
DF(손실계수)는 내부 손실 정도를 나타내며 커패시터 효율을 평가하는 중요한 지표입니다. 대체품을 찾을때는 용량,정격전압, 패키지 크기뿐 아니라 DCL과 DF도 비슷해야 성능과 신뢰성에 문제가 없습니다. DCL과 DF값이 조금 차이나도 허용 범위 내라면 괜찮지만 크게 벗어나면 회로 성능에 영향을 주므로 주의해야 합니다. 특히 DCL이 높으면 과열과 고장 위험이 있으니 최대 허용치를 넘지 않는 것이 중요합니다.
안녕하세요. 김철승 과학전문가입니다.
커패시터를 선택할 때는 그 특성을 잘 이해하는 것이 중요합니다.
DCL(Direct Current Leakage)과 D
F(Dissipation Factor)는 커패시터의 중요한 특성 중 두 가지입니다.
DCL 즉 직류 누설 전류는 커
패시터에 전압을 가했을 때 그것을 극판
사이에 유지하는 데 실패하고
일부 전류가 누설되는 현상을 말합니다.
이 값이 클수록 누설 전류가 커지며 이것은
특히 필터링이나 타이밍 회로 등에서 문제를 일으킬 수 있습니다.
DF 즉 손실 인자는 커패시터가
전기 에너지를 열로 소산시키는 정도를
나타내며 효율성을 결정하는 지표입니다.
이 수치가 낮을수록 커패시터가
에너지를 덜 낭비하고 높은 Q값(Quality factor)을
가진다고 말할 수 있습니다.
대체품을 찾을 때는 원래 커패시터의 용량
(Capacitance) 정격 전압(Rated Voltage) 크기 탄력성(Temperature Co
efficient) 등의 기본 사양이 일치해야 합니다. DCL과 DF은 커패시
터의 성능을 표현하는 부가적인
값으로 그대로 일치할 필요는
없지만 가능한 비슷한 값을 가
진 제품을 찾는 것이 좋습니다
특히 해당 커패시터가 사용되는 회로의
중요한 기능에 영향을 미친다면
DCL이나 DF 값이 유사
한 제품을 선택하는 것이 중요합니다.
예를 들어 높은 주파수에서 작동하
는 커패시터나 정밀한 필터 회로에 사용되는 커패시터는
DF 값이 매우 중요할 수 있습니다.
비슷하게 저전압 회로에서는 DCL 값의 영향이 커질 수 있으므로
가능한 원래 값에 근접한 대체품을 찾는 것이 필요합니다.
커패시터 대체품을 찾을 때는 가급적이면
원래 사양과 가장 유사한 제품을 선택하고 만약 DCL이나
DF 값이 다를 경우 해당 회로에서 이들 값이
얼마나 중요한지를 고려하여 선택해야 합니다.
회로의 중요도 사용 목적 그리고 설계의 여분이나 여유도에
따라 DCL과 DF 값이 다소 달라도 될 수 있습니다.
