블랙박스 내부 PCB 기판 손상부 문의드립니다.

Question

블랙박스가 켜졌다 꺼졌다를 반복하다가 도중에 전원선을 빼두고 다음날 다시 연결했더니

블랙박스 전원이 아예 안들어와서 내부 PCB 기판을 살펴보니 커패시터 바로 옆부분에 탄 흔적이 발견되었습니다.

탄부분은 저항 인가요? 그리고 커패시터도 교체해야하나요?

전파상에 가서 구매하면 되는지? 아니면 대구에 수리업체가 있나요?

캐패시터랑 저항을 새것 사서 기판에 달려있는 납 제거후 새로 납땜질하면 될까요? 기판을 새로 청소해야하는지..(혹 탄흔적)

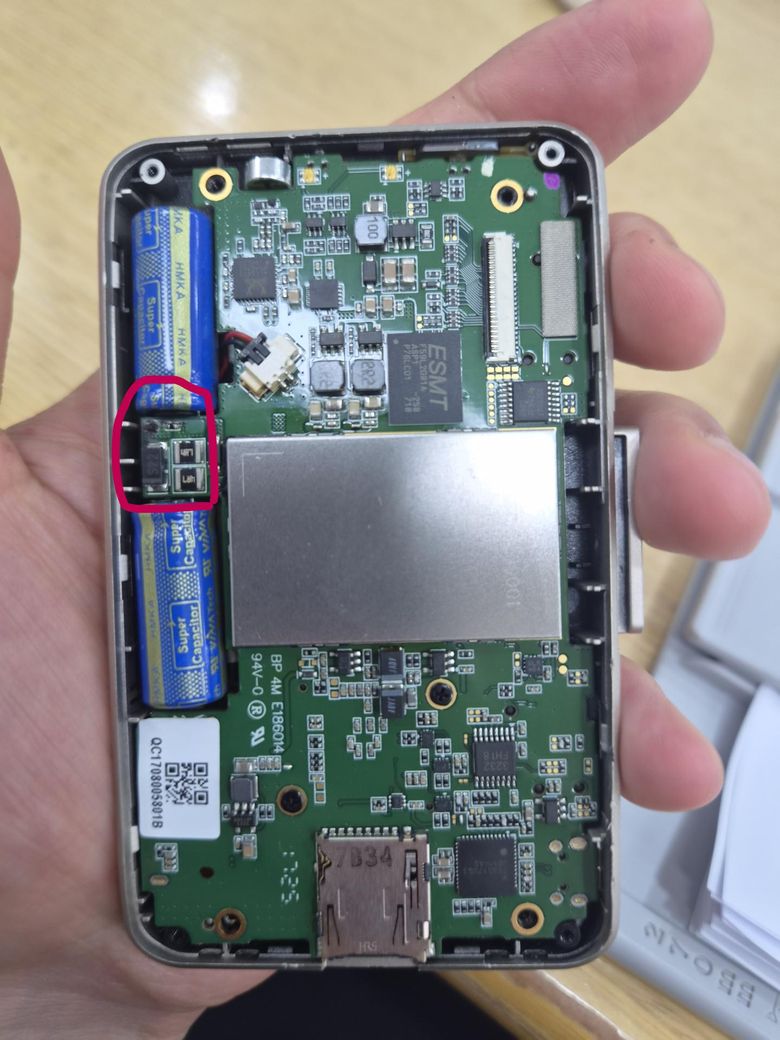

1 : 전체면

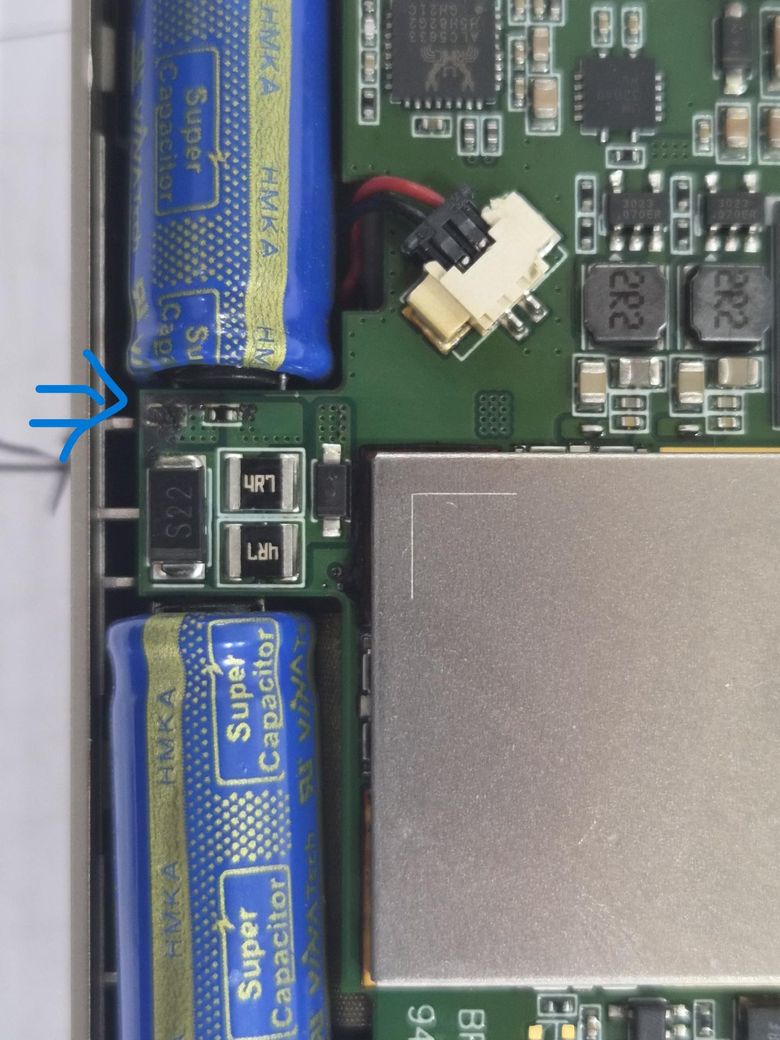

2: 고장부 확대

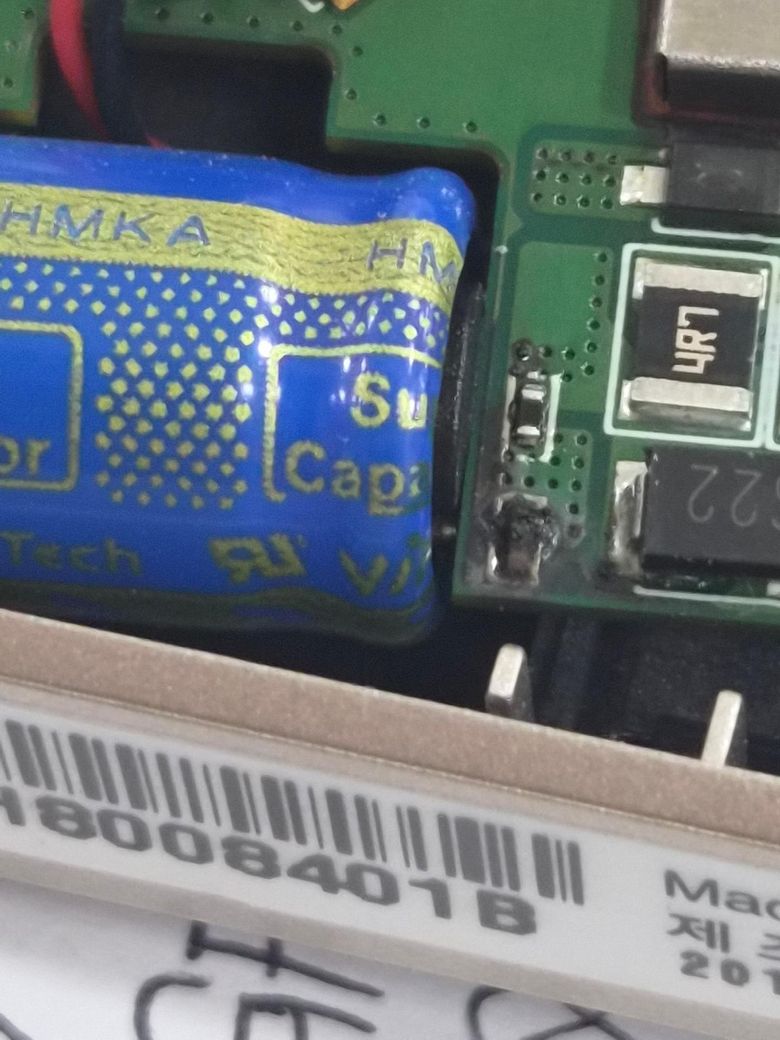

3: 고장부 정밀사진

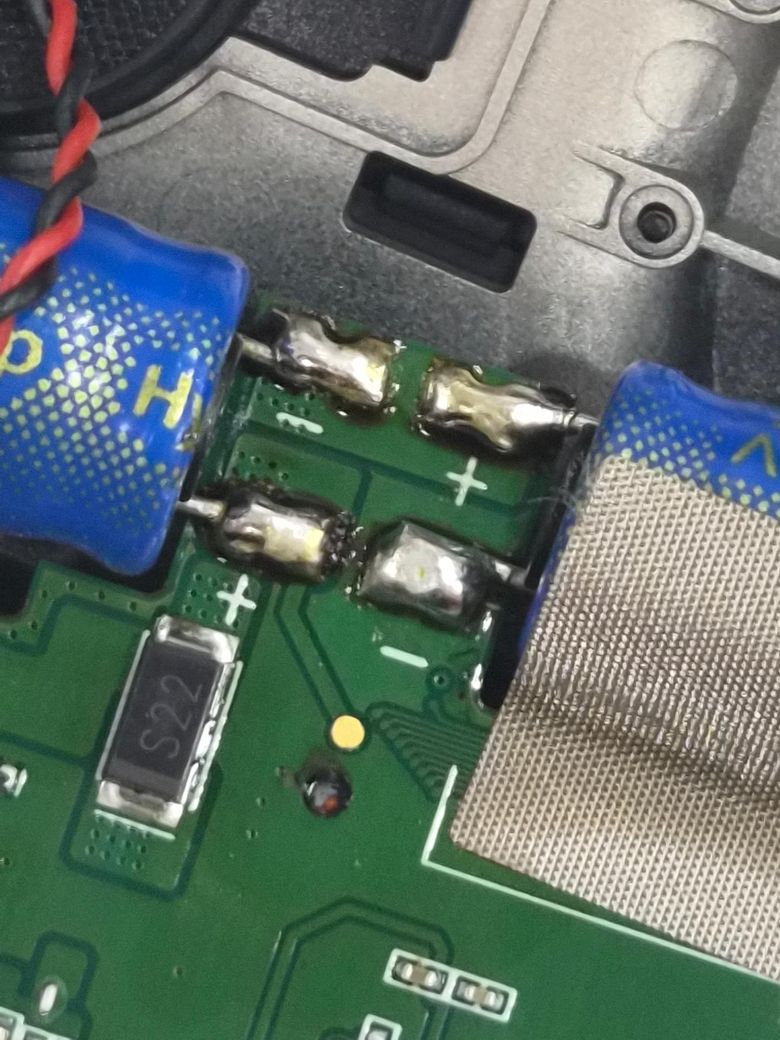

4: 고장부 뒷면

•
•
•
•

Answer 1

사진만으로 탄 부분이 저항인지 커패시터인지 단정하기는 어렵습니다. 검게 탄 부품 주변의 회로 패턴까지 손상됐을 수 있고, 다이오드·퓨즈·전원 변환부일 가능성도 있어 부품 모양만 보고 임의로 교체하면 같은 고장이 반복되거나 추가 쇼트가 날 수 있습니다. 우선 차량 전원과 보조배터리를 모두 분리하고, 기판에 전원이 연결된 상태에서 더 시험하지 않는 것이 안전합니다. 부품에 적힌 표기와 기판의 부품 번호를 확대해 확인한 뒤 동일한 정격과 규격을 알아내야 하며, 저항은 색띠나 숫자만으로 추정하지 말고 회로도나 정상 보드와 비교해야 합니다. 탄흔이 있으면 표면을 닦는 것만으로 해결되지 않고 패턴 단선·절연 손상 여부도 점검해야 해요. 전파상보다는 블랙박스 제조사 서비스센터나 차량 전장·PCB 수리 전문점에 사진과 모델명을 함께 보여주고 진단을 받는 것을 권합니다. 수리비가 중고 또는 새 제품 가격에 가까우면 기판 수리보다 본체 교체가 더 안전하고 경제적일 수 있습니다.
