이거 브레드보드로 회로구성좀 해주세요

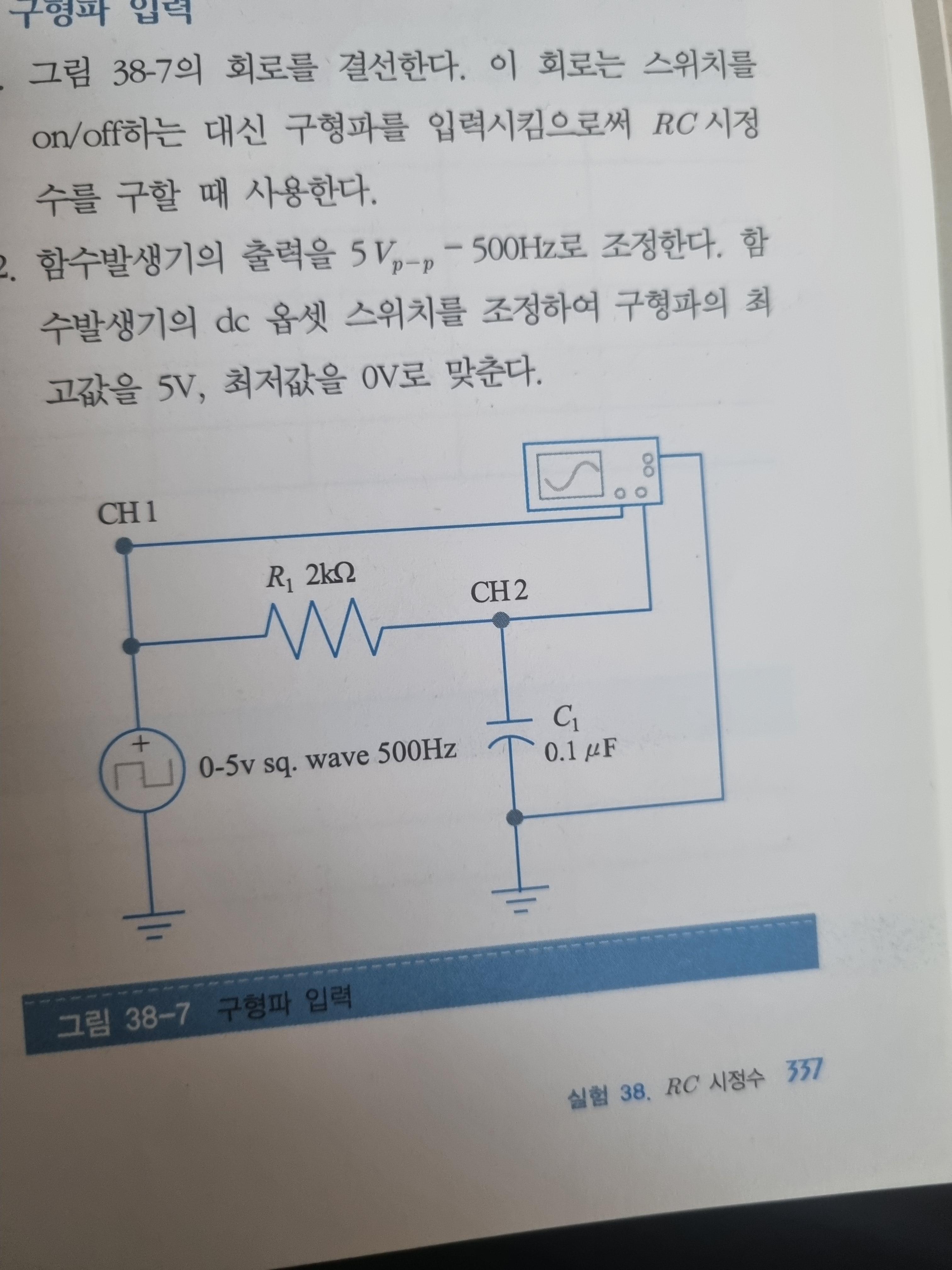

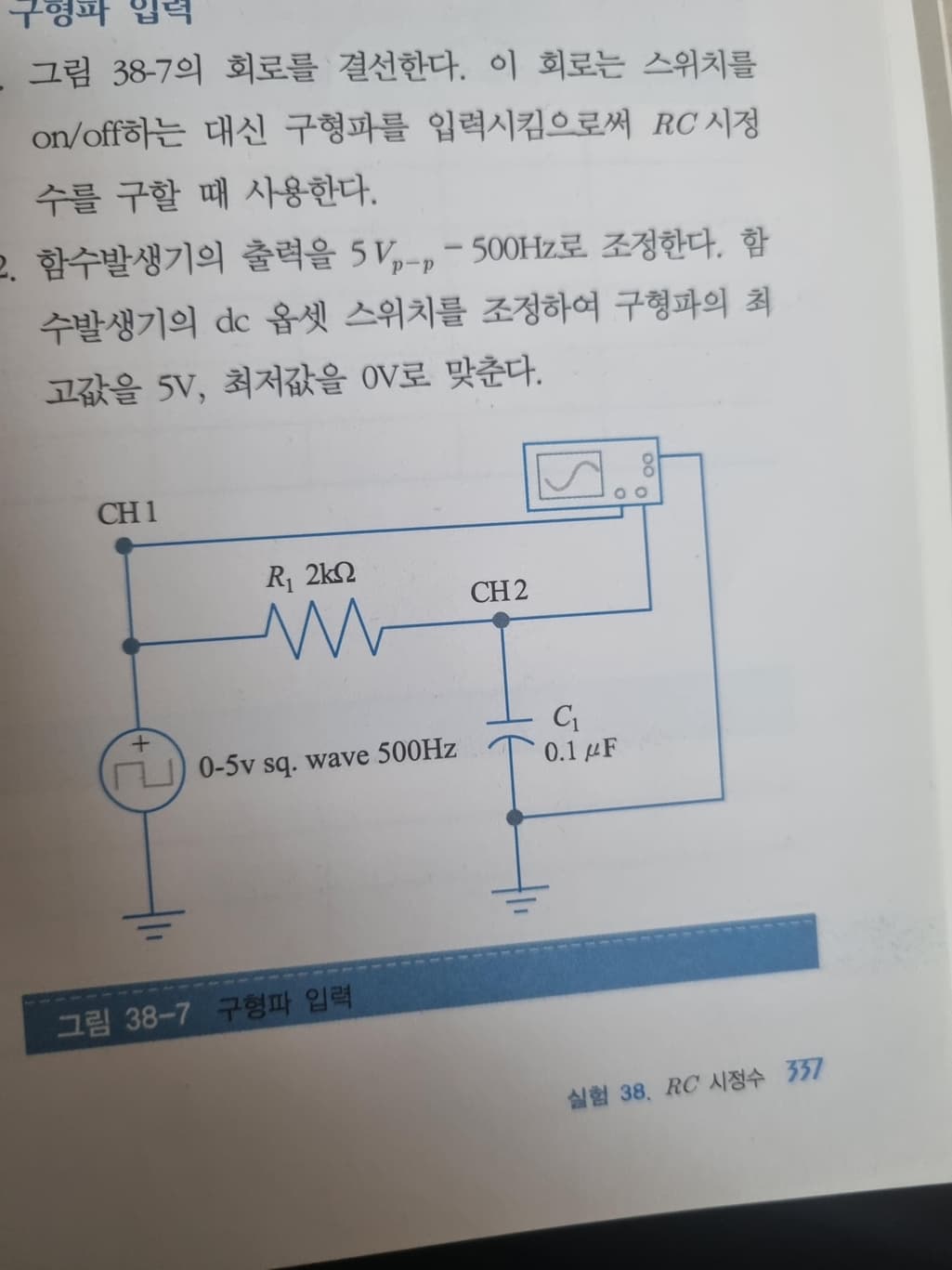

질문내용은 이사진에 나와 있는 회로를 브레드보드로 구성좀 해주세요 추가로 함수발생기와 오실로코프의 프로브가 어디에 연결되 있는지도 알려주세요
안녕하세요. 강세훈 전문가입니다.
브레드보드에서 회로를 구성하려면 2kΩ 저항, 0.1μF 커패시터, 점퍼 와이어가 필요합니다. 저항과 커패시터를 연결하고, 함수 발생기와 오실로스코프의 프로브를 적절히 연결해야 합니다. 함수 발생기의 출력은 저항에 연결하고, 오실로스코프의 CH1 프로브는 저항과 커패시터가 연결된 지점에, CH2 프로브는 커패시터의 반대쪽 다리에 연결됩니다. 함수 발생기는 구형파, 주파수 500Hz, 진폭 5V로 설정하며, 오실로스코프는 두 채널을 사용해 신호를 모니터링합니다.감사합니다.
1명 평가1. 필요한 부품
브레드보드
2kΩ 저항 1개
0.1μF 커패시터 1개
점퍼 와이어 여러 개
함수 발생기
오실로스코프
2. 브레드보드 회로 구성
2kΩ 저항의 한쪽 다리를 브레드보드의 임의의 열에 꽂습니다.
저항의 반대쪽 다리를 브레드보드의 다른 열에 꽂습니다.
0.1μF 커패시터의 한쪽 다리를 저항과 같은 열에 꽂습니다.
커패시터의 반대쪽 다리를 브레드보드의 접지 레일에 꽂습니다.
함수 발생기의 출력 단자와 브레드보드의 저항이 연결된 열을 점퍼 와이어로 연결합니다.
오실로스코프 CH1 프로브의 접지 클립을 브레드보드의 접지 레일에 연결합니다.
오실로스코프 CH1 프로브를 저항과 커패시터가 연결된 지점에 연결합니다.
오실로스코프 CH2 프로브의 접지 클립을 브레드보드의 접지 레일에 연결합니다.
오실로스코프 CH2 프로브를 커패시터의 반대쪽 다리에 연결합니다.
3. 함수 발생기 설정
파형: 구형파 (Square wave)
주파수: 500Hz
진폭: 5V (최고값 5V, 최저값 0V)
4. 오실로스코프 설정
CH1, CH2 채널 모두 활성화
트리거 소스: CH1
트리거 모드: Edge
트리거 에지: Rising
5. 회로 동작 확인
위와 같이 회로를 구성하고 함수 발생기와 오실로스코프를 설정한 후, 오실로스코프 화면을 통해 CH1에는 입력되는 구형파 신호를, CH2에는 커패시터에 걸리는 전압 파형을 확인할 수 있습니다.
