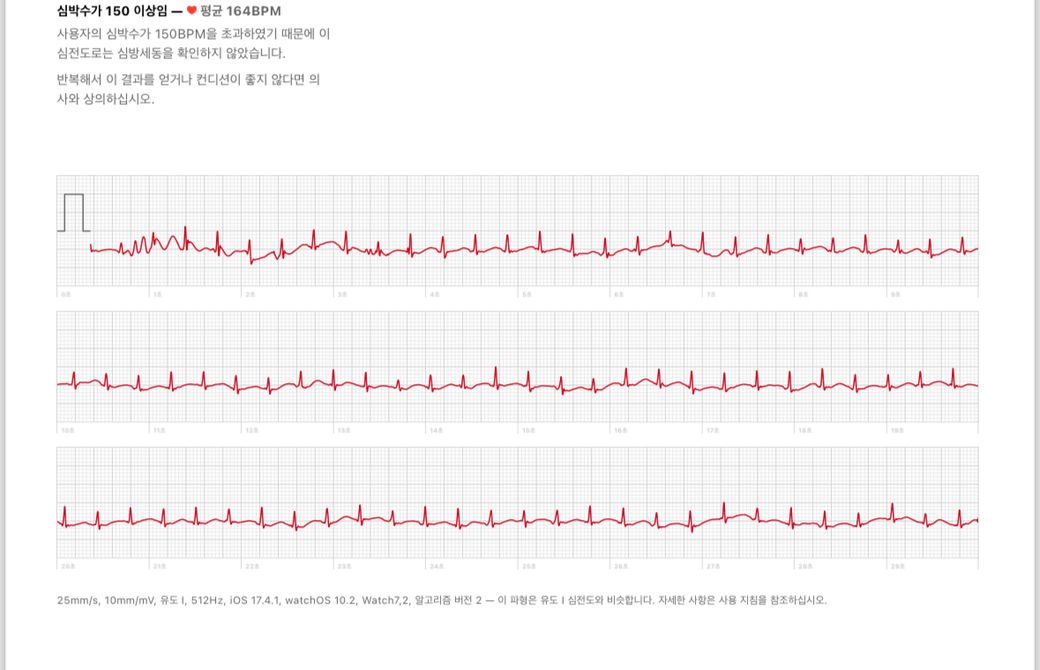

제시하신 심전도 상에서는 WPW 의 소견이 뚜렷하지는 않으나 12리드 심전도를 촬영해보셔야 합니다.
WPW 증후군의 심전도 특징으로는 PR 간격의 단축, 델타파의 존재, 넓어진 QRS 복합파가 있습니다. PR 간격의 단축은 방실 전도가 빨라져서 나타나며, 델타파는 P파 직후에 발생하는 느린 상승 부위로 보입니다. 이 델타파는 조기 흥분 경로를 통한 심실의 빠른 탈분극을 나타냅니다. QRS 복합파는 이 델타파로 인해 넓어지게 됩니다. 이러한 양상은 WPW 증후군을 진단하는 데 중요한 단서가 됩니다.
