모터에 전력공급을 위한 PCB를 설계했는데 이렇게 하면 작동이 될까요?

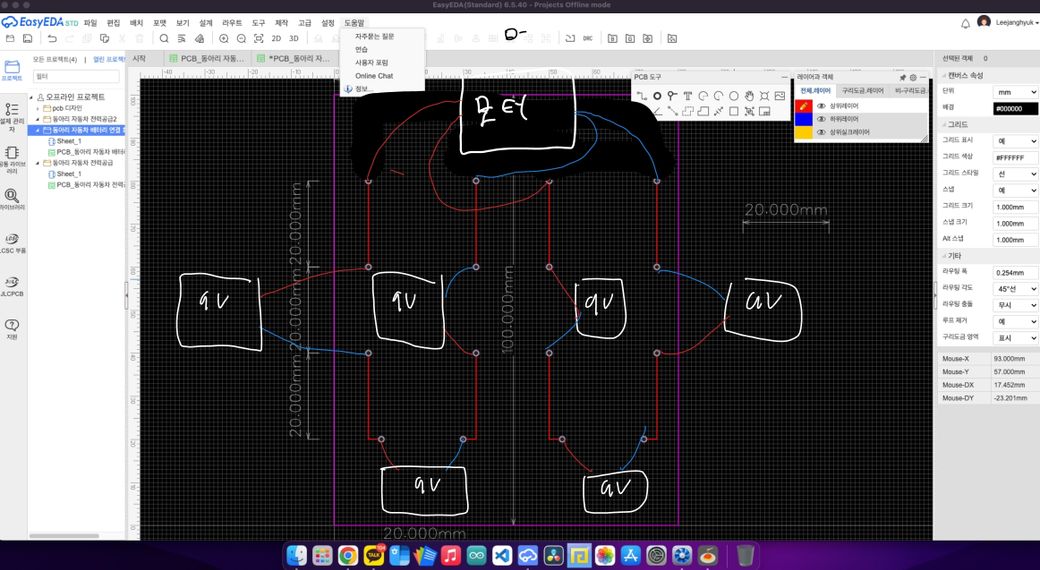

정격 12-24v모터를 장착할것이고 9v배터리를 3개로 직렬연결한 후 3개 세트 2개를 병렬로 연결하려고 합니다. 위의 사진처럼 설계하면 작동 될까요?

2개의 답변이 있어요!

  • 박준희 전문가

    박준희 전문가

    삼성물산

    ∙

    안녕하세요.

    전압이 높게 설정된듯한데요. 직병렬 혼합을 하셨는데 9볼트 배터리 3개를 각각 병렬로 연결하시는게 좀더 효율적이고 배터리도 3개밖에 안쓰이니 나을것 같습니다.

    감사합니다.

  • 김철승 전문가

    김철승 전문가

    LG전자

    ∙

    안녕하세요

    김철승 전기 전문가예요~

    회로도를 살펴보았을 때

    9V 배터리 3개를 직렬로 연결하고

    3개세트로 병렬 연결한 후에

    12-24 V 모터에

    전력을 공급하는 것은

    가능합니다.

    9V 배터리를 3개를 직렬로 연결하면 27V의 전압을 공급합니다.

    27V 전압은 모터의 입력 전압 24V보다 높은 전압이므로

    모터가 손상될 가능성이 있습니다.

    모터 내부에서 전류를 어떻게

    다운시켜서 사용하는지 파악은 안되는데요.

    내부 저항이 있어서 전압을 낮추거나

    12A 미만으로 입력전류를 낮추는 회로를 구비했다면

    모터가 정상동작할 것입니다.

    하지만, 내부에서 저항이나 리액턴스가

    따로 설계가 되어있지 않으면 고전압이 공급되어서 모터가 손상될 가능성이 있어요.
