캐드에서 면적을 어떻게 하면 구할 수 있을까요?

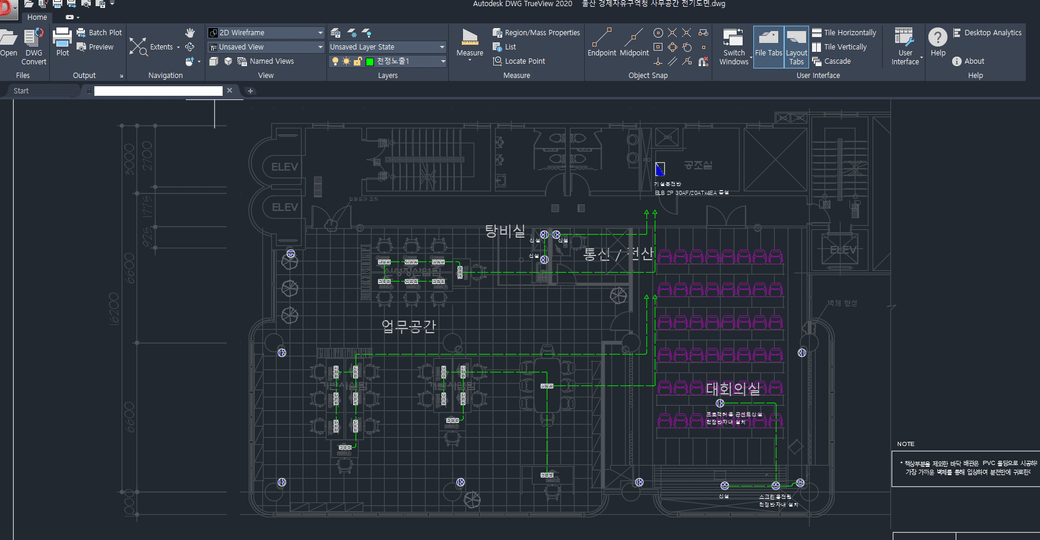

캐드를 하나도 모르는 캐드 까막눈입니다. Autodesk DWG TrueView 2020입니다. 그림과 같이 어떤 사무실 도면을 불렀는데 대회의실의 면적을 알고 싶습니다. 어떻게 조작하면 면적을 구할 수 있을까요?
55글자 더 채워주세요.
3개의 답변이 있어요!
안녕하세요. 드래곤섭87입니다.
캐드에서 기본적으로 면적을 확인할수 있는 단축키는 area입니다.
area 입력후 확인하고자 하는 실(room)의 각 모서리를 클릭하여 엔터를 치시면 면적을 확인하실 수 있으실겁니다
안녕하세요. 신통한바다표범192입니다.
캐드에서 특성창을 활용하여 확인이 가능합니다.
면적을 구하기 위해서는 구하고자 하는 선들이 모두 연결이 되어있어야 합니다.
JOIN 명령어를 사용하여 연결가능.
이후,
1. 연결된 객체을 선택
2. CTRL + 1을 눌러 PROPERTIES 특성창 활성화
3. 특성창 목록 중 형상 항목에서 면적을 확인가능
안녕하세요. 씩씩한독소리25입니다.
캐드에서 원래는 따로 면적구하는 단축키는 없습니다.
리습이라는 것을 업로드하셔서그중 면적 구하는 단축키 있습니다.
as라고 치시고 구하고자하는 곳을 클릭하고 면적을 나타낼 숫자 크기 키보드로 입력하신뒤 엔터누르시면
면적을 직접 계산하지 않아도 바로 나옵니다.
리습 다운은 구글에 검색해보시면 자세하게 나와있어요.
