버튼 하나로 개폐되는 꽃 형태 키링 기구 설계좀 도와주세요

Question

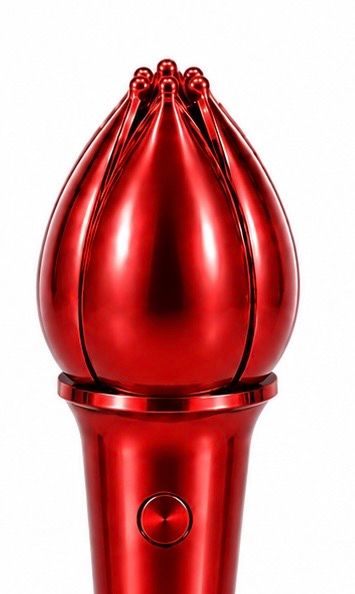

현재 버튼 하나로 꽃잎이 열리고 닫히는 키링 구조를 기획하고 있습니다.

제품은 단순 장식용 키링이 아니라, 사용자가 하나의 버튼만 눌렀을 때 꽃이 개화하듯 열리고, 또누르면 led가 점등되고 다시 버튼을 누르면 led가 꺼지며 닫히는 구조를 목표로 하고 있습니다. 3가지 변화의 특징있습니다.

버튼은 하나만 사용하고 싶으며, 별도의 레버나 추가 조작부는 넣지 않는 방향입니다.

제가 디자이너라 외형과 콘셉트는 어느 정도 정리되어 있지만, 내부 기구 설계에 대한 이해가 부족해서 도움을 받고 싶습니다.

•

Answer 1

안녕하세요. 서종현 전문가입니다.

키링의 꽃잎을 버튼 하나로 열고 닫으며 LED 점등을 제어하는 구조를 만들려면 내부에 3단계 상태 전환이 가능한 구조와 회로가 필요합니다.

• 기계 구조 :

  • 버튼을 누를때마다 꽃잎을 여는 동작, LED 점등, LED 소등 및 꽃잎 닫힘이 순차적으로 이루어져야 하므로, 내부에 캠또는 래치 방식의 메커니즘으로 3단계 상태를 제어하는 회전 또는 선형 구동부를 설계하는것이 효과적입니다.

  • 꽃잎은 기어 혹은 링크 메커니즘으로 연결해 동시에 부드럽게 벌어지고 접히도록 합니다.

• 전자제어 :

  • 버튼 신호를 받아 상태를 3단계로 변경시키는 간단한 마이크로컨트롤러(예:ATtiny)사용을 추천합니다.

  • 버튼을 누를때마다 상태 변화를 인식해 모터 혹은 서보모터를 동작시키고 LED 점등을제어하면 됩니다.

• 전체 흐름 제안 :

  • 1단계 : 버튼 누름 → 꽃잎 열림(모터 구동)

  • 2단계 : 버튼 누름 → LED 점등(모터 정지)

  • 3단계 : 버튼 누름 → LED 소등 + 꽃잎 닫힘(모터 역회전)

  • 다시 1단계로 반복

내부 공간과 전원 문제도 고려해 소형 리튬 배터리와 효율적인 기구 설계가 필요합니다.

Answer 2

안녕하세요. 감병주 전문가입니다.

질문하신 구조는 기계설계 관점에서 충분히 구현 가능합니다.
- 꽃잎은 힌지와 캠 또는 슬라이더 구조를 이용해 개폐할 수 있습니다.
- 버튼은 한 번 누를 때마다 상태가 바뀌는 푸시-푸시 래치 스위치 방식이 적합합니다. 이것은 순수 기계식으로도 가능하지만 구조가 복잡해지고 소형화가 어려울 수 있습니다.
그래서 실제 제품화는 버튼 1개, 소형 MCU, 서보모터, LED를 조합한 전자식 방식이 더 현실적입니다. 특히 키링 크기에서는 전자식 제어가 개발 난이도와 신뢰성 면에서 유리한 경우가 많습니다.
