전자회로에서 회로의 문제점이 무엇인 지 모르겠습니다.. ㅠㅠ

Question

안녕하세요, 전자 관련 과 2학년 재학중인 대학생입니다.

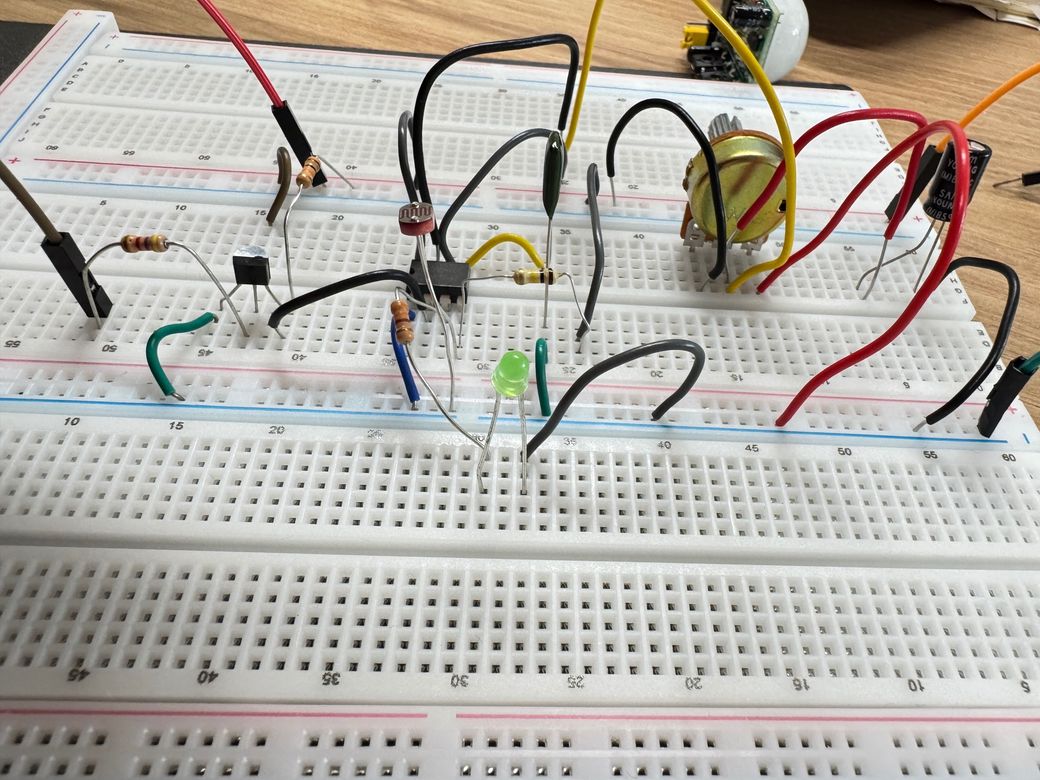

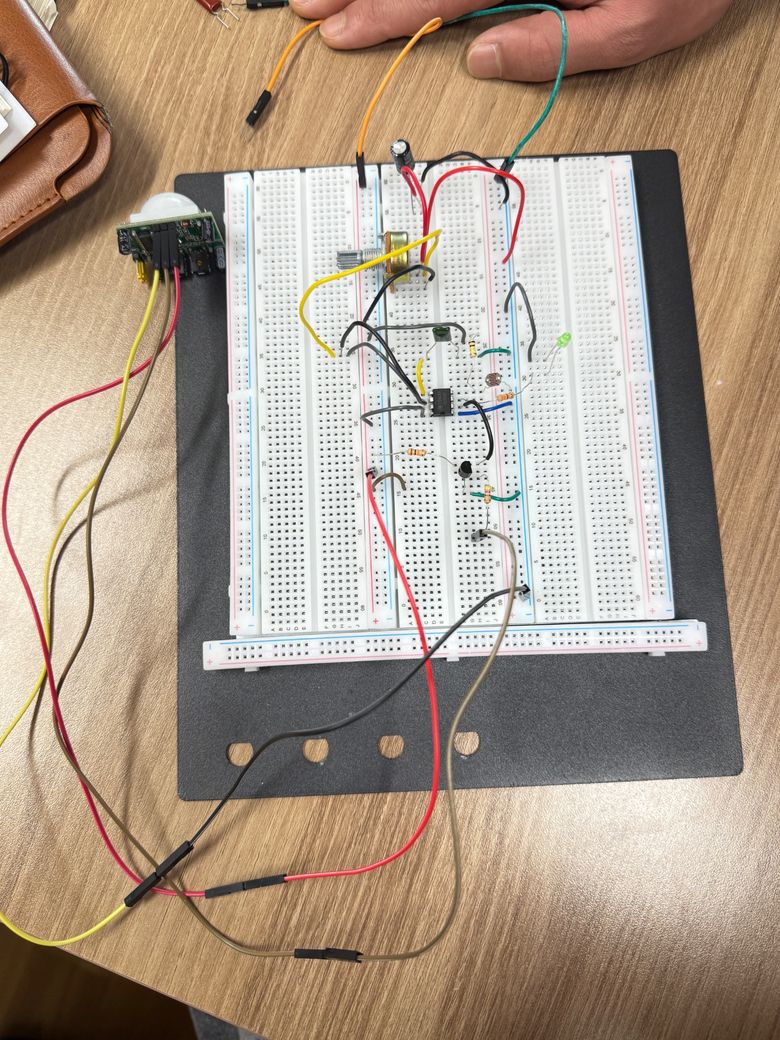

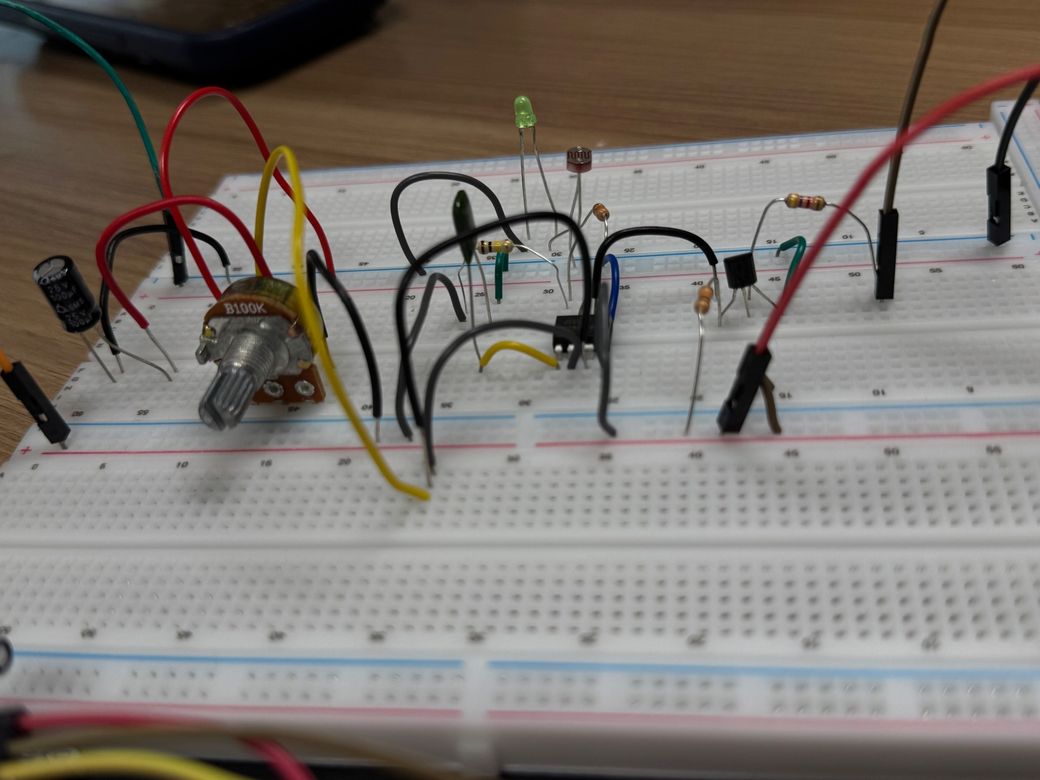

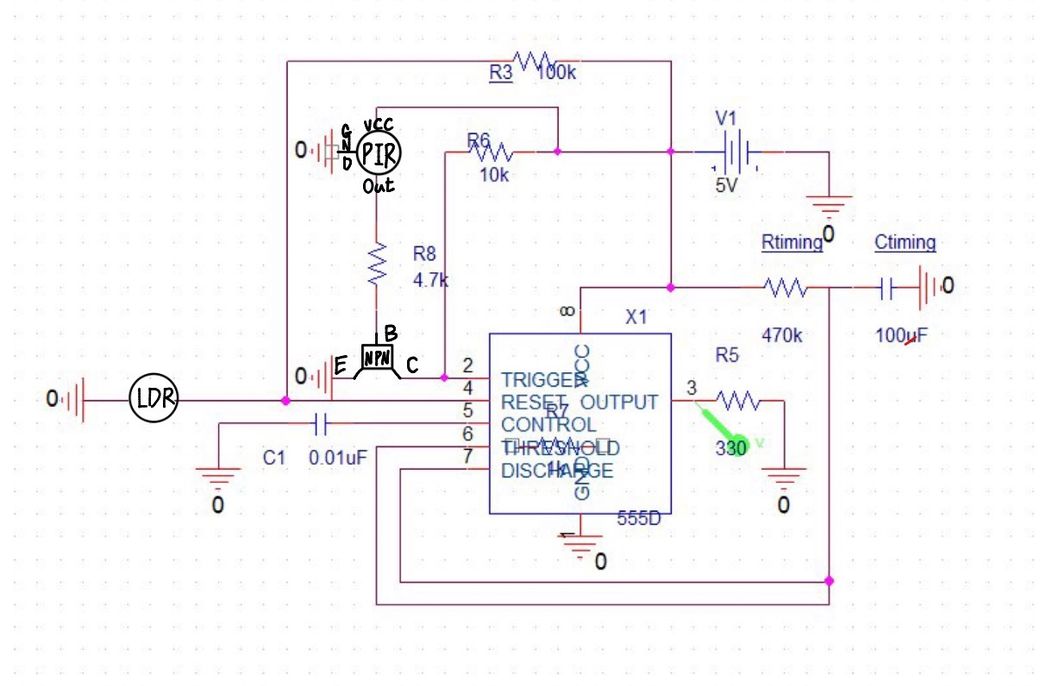

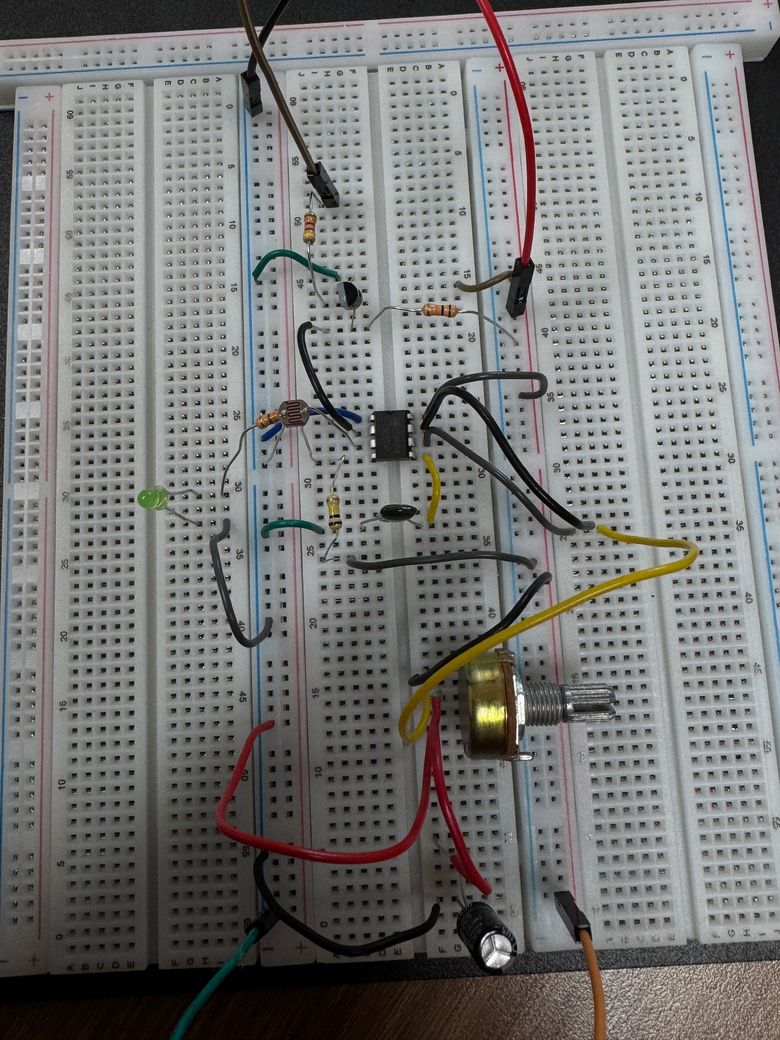

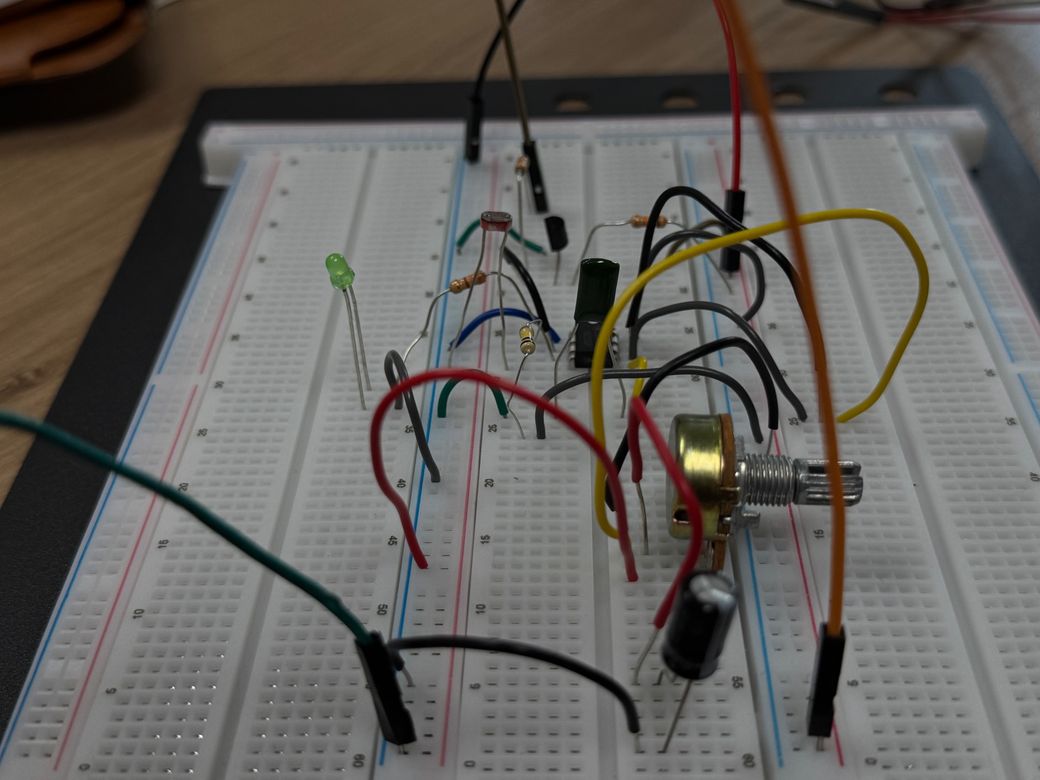

다름이 아니라 실험 수업에서 진행하는 프로젝트의 psPICE 회로도와 그걸 기반으로 브레드보드에 구현한 사진인데 전원을 연결해도 led에 반응이 없어서 어느 부분이 잘못된 건지 전혀 감을 못 잡겠어서 질문 남깁니다. 사용중인 센서는 LDR 센서와 PIR 센서이며 LDR 센서에서 감지값이 특정 LUX 아래로 내려가면 출력이 HIGH가 되고, PIR 입력으로 들어갑니다. 그 후 PIR에서 적외선의 변화가 감지되면 출력이 HIGH사 되어 NE555타이머에 따라 지정된 시간 만큼 LED에 빛이 점등되는 걸 구현하려고 했습니다.

도움 주시면 정말 감사하겠습니다.. ㅠ

•
•
•
•
•
•

Answer 1

안녕하세요. 김상엽 전문가입니다.

브레드보드 회로에서 LED가 켜지지 않는 이유는 NE555 타이머 IC의 전원 분배나 트리거 신호 입력이 제대로 맞물리지 않았을 확률이 높습니다. 센서 출력이 실제 레벨까지 도달하는 지 멀티미터로 체크하시고, 타이머의 리셋 핀이 VCC에 잘 묶여있는 지 재확인해보세요.

Answer 2

안녕하세요. 과학전문가입니다.

참고하신 회로도 첨부는 어려우실까요? 빵판 설계에서 오류가 있는것같은데 빵판을 다시봐야할것같습니다ㅠ
