전기 회로도가 이해가 안돼요. 도와주세요.

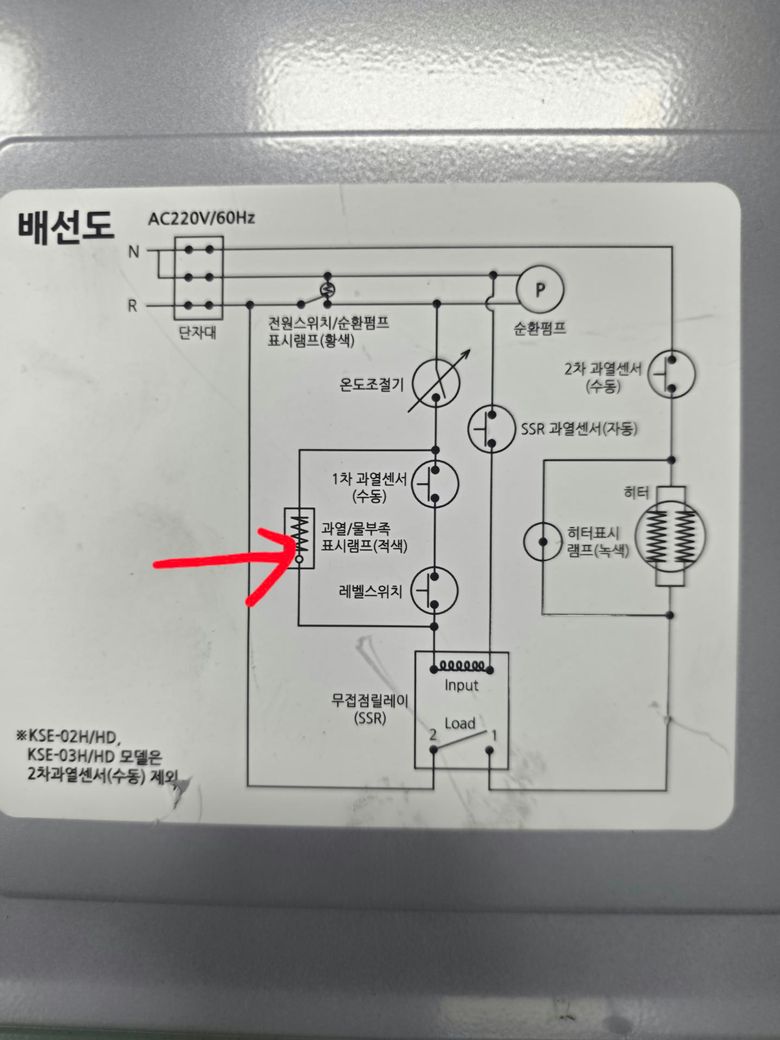

회로도 보면 과열/물부족 표시램프(적색)이 회로도상으류 위 아래 R상이잖아요. 어떻게 램프가 동작하는거죠??
실제로 회로도 연결해서 하면 램프가 동작하긴 해요. 이해가 안돼요.
3개의 답변이 있어요!
안녕하세요. 조규현 전문가입니다. R상은 전원의 한 상으로, 램프가 작동하려면 중성선과 연결되어야 합니다. 이때 R상과 중성선 사이에 전압이 걸리면 전류가 흐르고 램프가 켜집니다. 램프가 위 아래 R상에 연결된 형태라면, 이는 R상과 중성선이 병렬로 연결된 구조일 가능성이 큽니다. 전압이 걸리면 램프가 작동하는 원리입니다. 다만, 실제 연결 시 전류 경로가 완전해야 하기 때문에 중성선의 연결 상태가 중요합니다. 또한, R상은 삼상 전력 시스템의 한 상으로, 단상 회로에 연결된 램프는 R상 전압(예: 230V)에 의해 작동합니다. 이때 램프의 저항이 전류 흐름을 제어해 발광하게 됩니다. 정확한 작동 원리를 파악하려면 회로도에서 R상과 중성선의 연결 여부를 확인하는 것이 좋습니다. 회로가 완전하게 연결되면 램프가 작동하는 것은 자연스러운 현상입니다. 참고 부탁드립니다.
안녕하세요. 김준연 전문가입니다.
r상에 모두 연결되어있는것처럼 보이지만 그렇지 않습니다. 한쪽은 r상 고정되어있고 다른쪽은 스위칭 회로로 연결되어있습니다. 그래서 릴레이가 붙었을때만 작동하는 원리입니다
안녕하세요. 박준희 전문가입니다.
자세한건 저 도면만 봐서는 원리파악이 100%는 어렵지만 과열센서와 물레벨이 동작하게 될경우 불이 켜지는 원리인건처럼 보여집니다.
