직류발전기 정류 작용 중 정류곡선에 대하여 알아 가던 중...
안녕하세요.

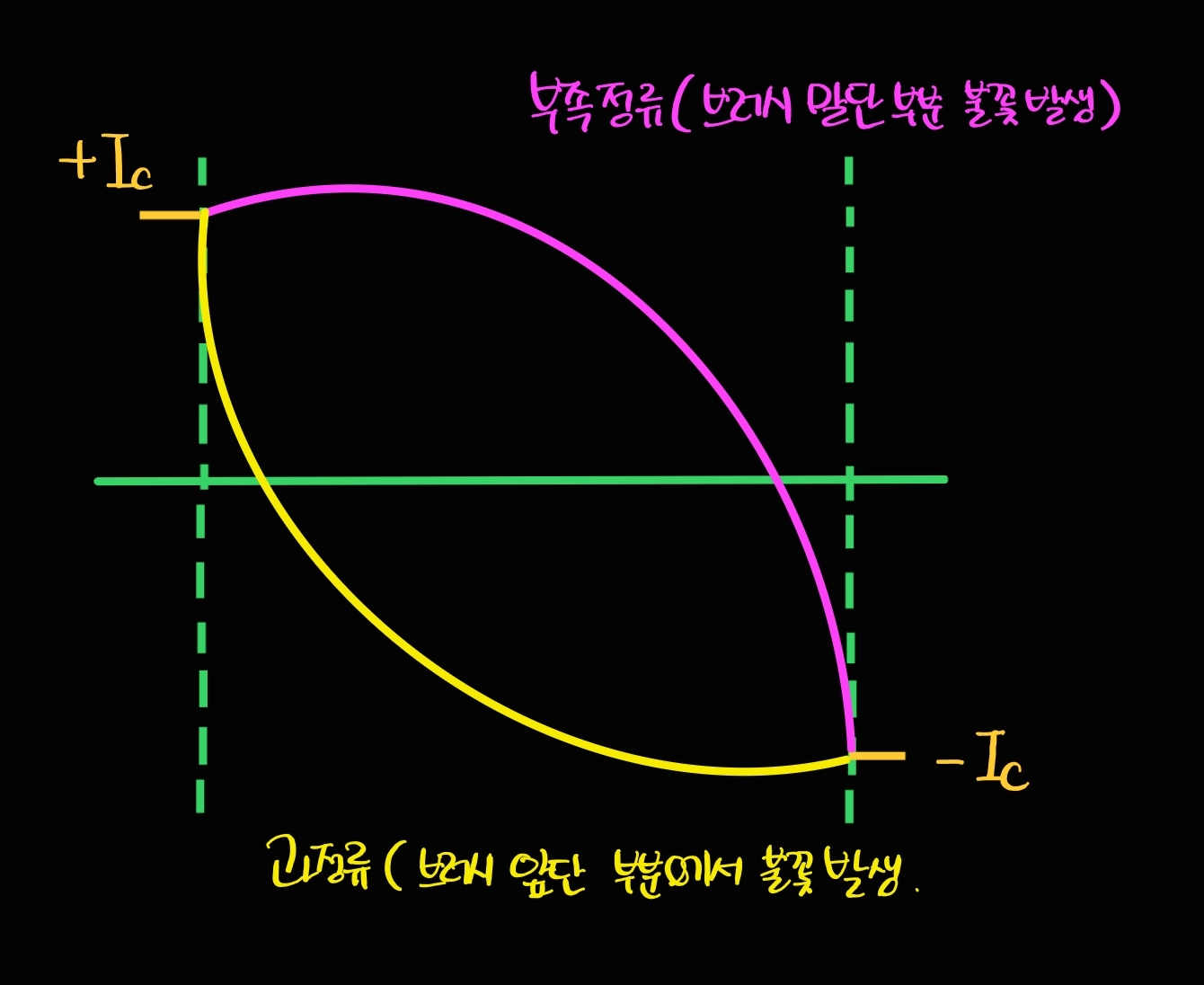

제목에 적혀 있는 내용과 같이 알아가던 중 아래 사진처럼 정류 곡선을 접했습니다.
아래사진에는 이상적인 정류작용과 양호한 정류작용은 그리지 않았습니다.
다루고 있는 교재에서는 왜 곡선이 위와 같이 곡선형태를 띄는지에 대한 부연설명이 없었습니다.
부족정류는 왜 분홍색 라인처럼 그어졌는지 마찬가지로 과정류도 왜 그랬는지 이에 대한 답변 바라고 있습니다.
55글자 더 채워주세요.
1개의 답변이 있어요!
전문가 답변 평가답변의 별점을 선택하여 평가를 해주세요. 전문가들에게 도움이 됩니다.
안녕하세요. 원형석 과학전문가입니다.
전류가 브러시를 통과할 때 마다 전류의 방향이 반전되어 직류로 전달되는데
직선 정류의 경우 그 조건을 충족하여 가장 이상적인 정류로 뽑히며
암기하실 때에는 부족정류의 경우 그래프의 기울기 정도가 가파른 곳. 즉, 정류 후반이니깐 브러시 후단에 아크가 발생하는구나..
아 ~ 과정류의 경우 그래프의 기울기 정도가 가파른 곳이 정류 전반이니깐 브러시 전단에서 아크가 발생하는 구나.. 라고 암기해주시면 될 듯 싶습니다.
